Programmierhandbuch für VLT

2. Programmieren

2.1. LCP Bedieneinheit

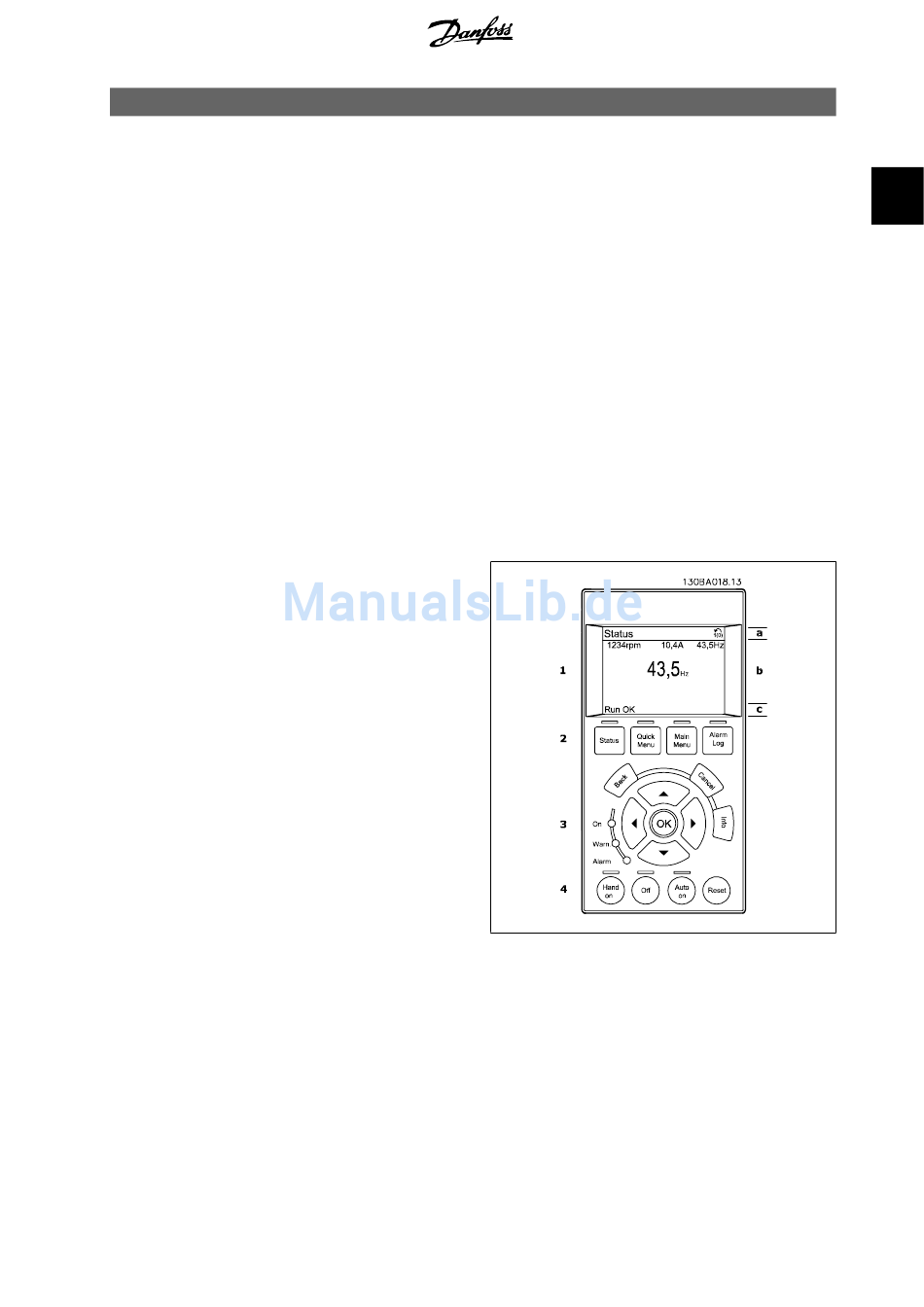

2.1.1. Bedienung der grafischen Bedieneinheit LCP 102
Die folgenden Anweisungen gelten für das grafische LCP (LCP 102).
Die Bedieneinheit ist in vier funktionelle Gruppen unterteilt:
1. Grafikdisplay mit Zustandszeilen.
2. Menütasten mit Anzeige-LEDs - Parameter ändern und zwischen Displayfunktionen umschalten.
3. Navigationstasten und Kontroll-Anzeigen (LEDs).
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
Grafikdisplay:
Das LCD-Display verfügt über eine Hintergrundbeleuchtung und eine alphanumerische Darstellung. Alle Datenanzeigen erfolgen auf dem LCD-Display,
das im Zustandsmodus maximal fünf Betriebsvariablen gleichzeitig zeigen kann.
Displayzeilen:
a. Zustandszeile: Zustandsmeldungen in der Form von Symb-
olen und Grafiken.1
b. Arbeitsbereich: Je nach Displayanzeigeart Anzeigebereich für
Betriebsvariablen oder für Parameternavigation bzw. -ände-
rung. Durch Drücken der Taste [Status] kann jeweils eine extra
Zeile hinzugefügt werden.1
c. Zustandszeile: Zustandsmeldungen in Textform.1
®
