Danfoss VLT HVAC Drive Handbuch Seite 86

3. Parameterbeschreibung
3
6-10 Klemme 53 Skal. Min.Spannung
Range:
*
0,07 V [0,00 - Par. 6-11]
6-11 Klemme 53 Skal. Max.Spannung
Range:
*
10,0 V [Par. 6-10 bis 10,0 V]
6-12 Klemme 53 Skal. Min.Strom
Range:
*
4 mA [0,0 bis Par. 6-13 mA]
6-13 Klemme 53 Skal. Max.Strom
Range:
*
20,0 mA [ Par. 6-12 zu 20,0 mA]
6-14 Klemme 53 Skal. Min.-Soll-/ Istwert
Range:
*
0,000 Einheit [-1000000,000 bis
Par. 6-15]
6-15 Klemme 53 Skal. Max.-Soll-/ Istwert
Range:
*
100,000 Einheit [Par. 6-14 bis
1000000,000]
6-16 Klemme 53 Filterzeit
Range:
*
0,001 s [0,001 - 10,000 s]
86
Funktion:

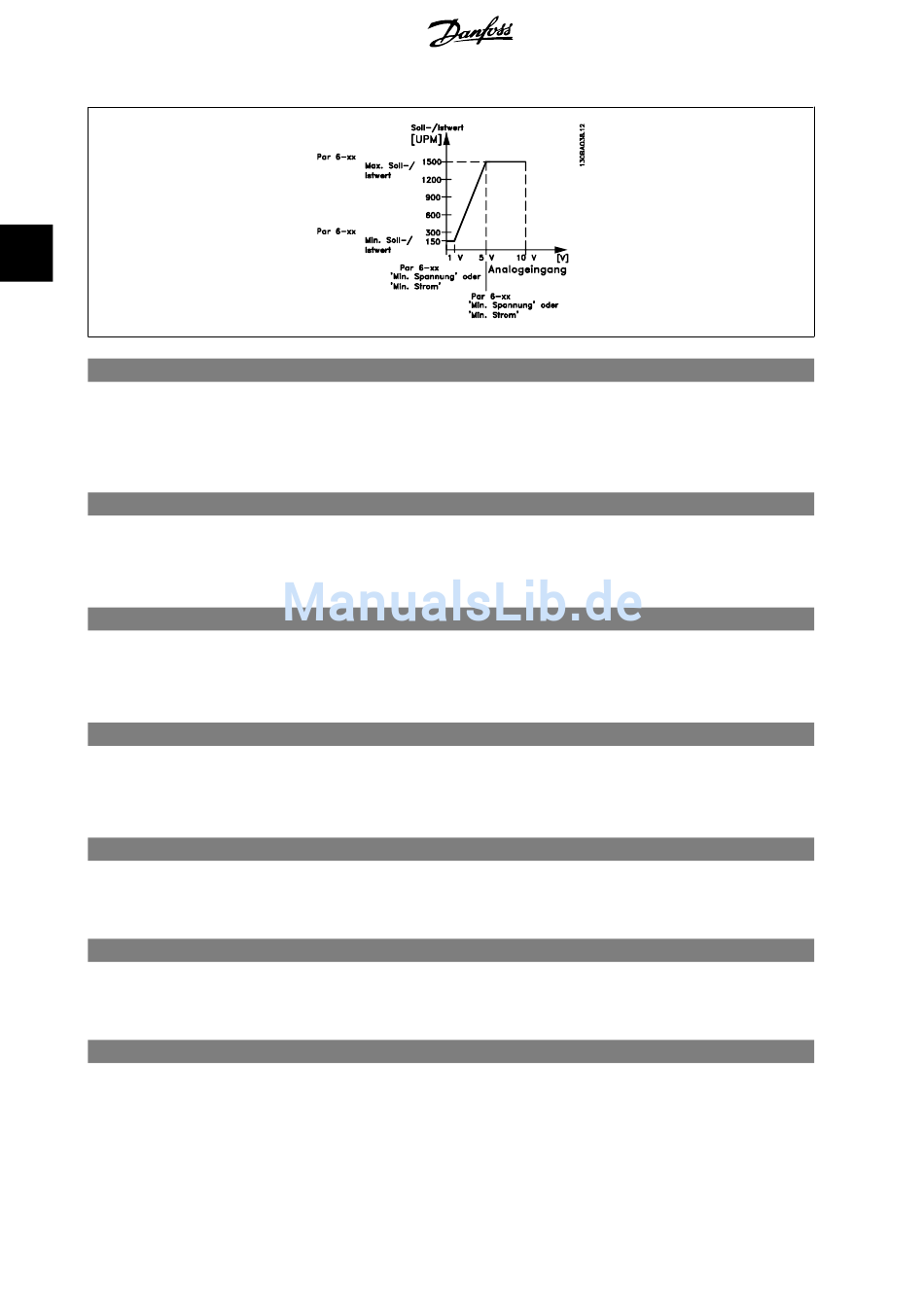

Parameter zum Skalieren der Min.-Spannung des Analogeingangs 53. Der angegebene Wert bezieht sich auf die
Festlegung in Par. 6-14. Dieser Wert ist nur gültig, wenn der Schalter S202 auf der Steuerkarte auf Spannung
„U" steht.
Funktion:
Parameter zum Skalieren der Max.-Spannung des Analogeingangs 53. Der angegebene Wert bezieht sich auf die
Festlegung in Par. 6-15. Dieser Wert ist nur gültig, wenn der Schalter S201 auf der Steuerkarte auf Spannung
„U" steht.
Funktion:
Parameter zum Skalieren des Min.-Stroms des Analogeingangs 53. Der angegebene Wert bezieht sich auf die
Festlegung in Par. 6-14. Dieser Wert ist nur gültig, wenn der Schalter S202 auf der Steuerkarte auf Strom „I"
steht.
Funktion:
Parameter zum Skalieren des Max.-Stroms des Analogeingangs 54. Der angegebene Wert bezieht sich auf die
Festlegung in Par. 6-15. Dieser Wert ist nur gültig, wenn der Schalter S202 auf der Steuerkarte auf Strom „I"
steht.
Funktion:
Festlegung des minimalen Soll-/Istwertes als Bezug für den Min.-Wert des Analogeingangs 54 (Par. 6-10 und
6-12).
Funktion:
Festlegung des maximalen Soll-/Istwertes als Bezug für den Max.-Wert des Analogeingangs 53 (Par. 6-11 und
6-13).
Funktion:
Eingabe der Zeitkonstante. Dies ist vorteilhaft, wenn z. B. viele Störsignale im System sind. Ein hoher Wert ergibt
mehr Glättung, erhöht jedoch auch die Reaktionszeit.
Dieser Parameter kann nicht bei laufendem Motor geändert werden.
MG.11.C4.03 - VLT ® ist eine eingetragene Marke von Danfoss
Programmierhandbuch für VLT
®
HVAC Drive
