2. Programmieren
[Auto On]
wird gewählt, wenn der Frequenzumrichter über die Steuerklemmen und/oder serielle Kommunikation gesteuert werden soll. Wenn ein Startsignal an
den Steuerklemmen und/oder über den Bus angelegt wird, wird der Frequenzumrichter gestartet. Die Taste kann mit Par. 0-42
aktiviert [1] oder deaktiviert [0] werden.
2
ACHTUNG!
Ein aktives HAND-OFF-AUTO-Signal über die Digitaleingänge hat höhere Priorität als die Bedientasten [Hand on] - [Auto on].
[Reset]
dient zum Zurücksetzen des Frequenzumrichters nach einem Alarm (Abschaltung). Die Taste kann mit Par. 0-43
deaktiviert
[0] werden.
Parameter Shortcut:
dem Parameter-Shortcut kann direkt auf alle Parameter zugegriffen werden.
2.1.2. Bedienung der numerischen LCP Bedieneinheit LCP 101
Die folgenden Anweisungen gelten für das numerische LCP (LCP 101).
Die Bedieneinheit ist in vier funktionelle Gruppen unterteilt:
1. Numerisches Display.
2. Menütaste mit Anzeige-LEDs - Parameter ändern und zwischen
Displayfunktionen umschalten.
3. Navigationstasten und Kontroll-Anzeigen (LEDs).
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
ACHTUNG!
Das Kopieren von Parametern ist mit der numerischen
LCP Bedieneinheit (LCP 101) nicht möglich.
Wählen Sie eine der folgenden Betriebsarten:
[Status]: Zeigt den Zustand des Frequenzumrichters oder des Motors
an.
Bei einem Alarm schaltet das LCP 101 automatisch in den Zustandsmo-
dus.
Alarme werden mit dem zugehörigen Alarmcode angezeigt.
[Quick Menu] oder [Main Menu]: dient zum Zugriff und Program-
mieren aller Parameter.
Kontroll-Anzeigen (LEDs):
• On (Grüne LED): Zeigt an, dass das Gerät betriebsbereit ist.
• Warn. (Gelbe LED): Zeigt eine Warnung an.
10
Gleichzeitiges Drücken der Tasten [Quick Menu] und [Main Menu] ermöglicht die direkte Eingabe einer Parameternummer. Mit
MG.11.C4.03 - VLT
Programmierhandbuch für VLT

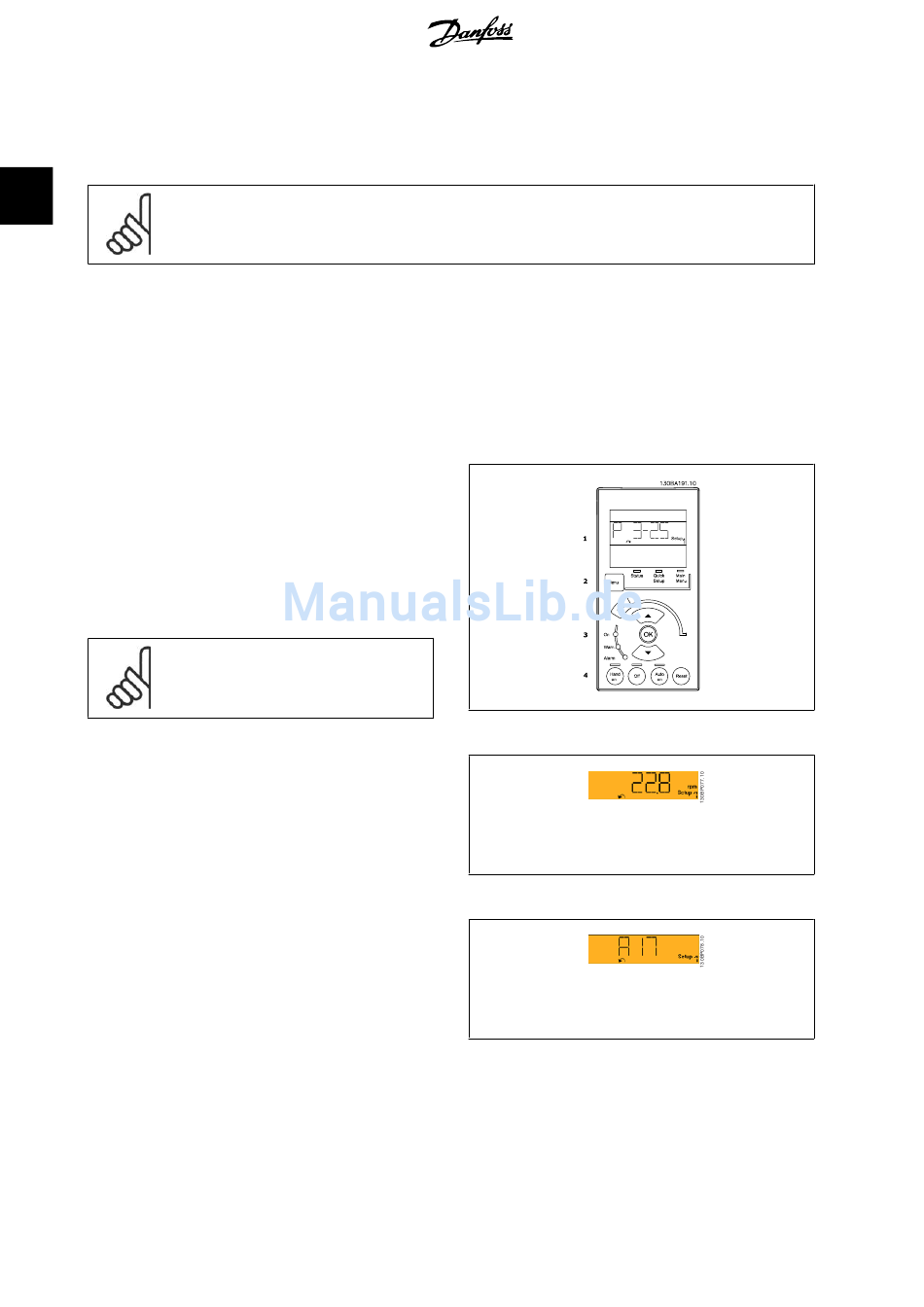

Abbildung 2.1: Numerische LCP Bedieneinheit LCP101
Abbildung 2.2: Beispiel für Zustandsanzeige
Abbildung 2.3: Beispiel für Alarmanzeige
• Alarm (Rot blinkende LED): Zeigt einen Alarmzustand an.
[Menu]-Taste
[Menu] wählt eine der folgenden Betriebsarten:
® ist eine eingetragene Marke von Danfoss
®
HVAC Drive
[Auto on]-LCP Taste
[Reset]-LCP Taste aktiviert
[1] oder
