Programmierhandbuch für VLT
[1] Thermistor Warnung
[2] Thermistor Abschalt.
®
HVAC Drive
Wenn eine Warnung auszugeben ist, falls der angeschlossene Thermistor im Motor auslöst.
Wenn der Frequenzumrichter abschalten soll, falls der angeschlossene Thermistor im Motor auslöst.
Der Thermistorabschaltwiderstand beträgt > 3 kΩ.

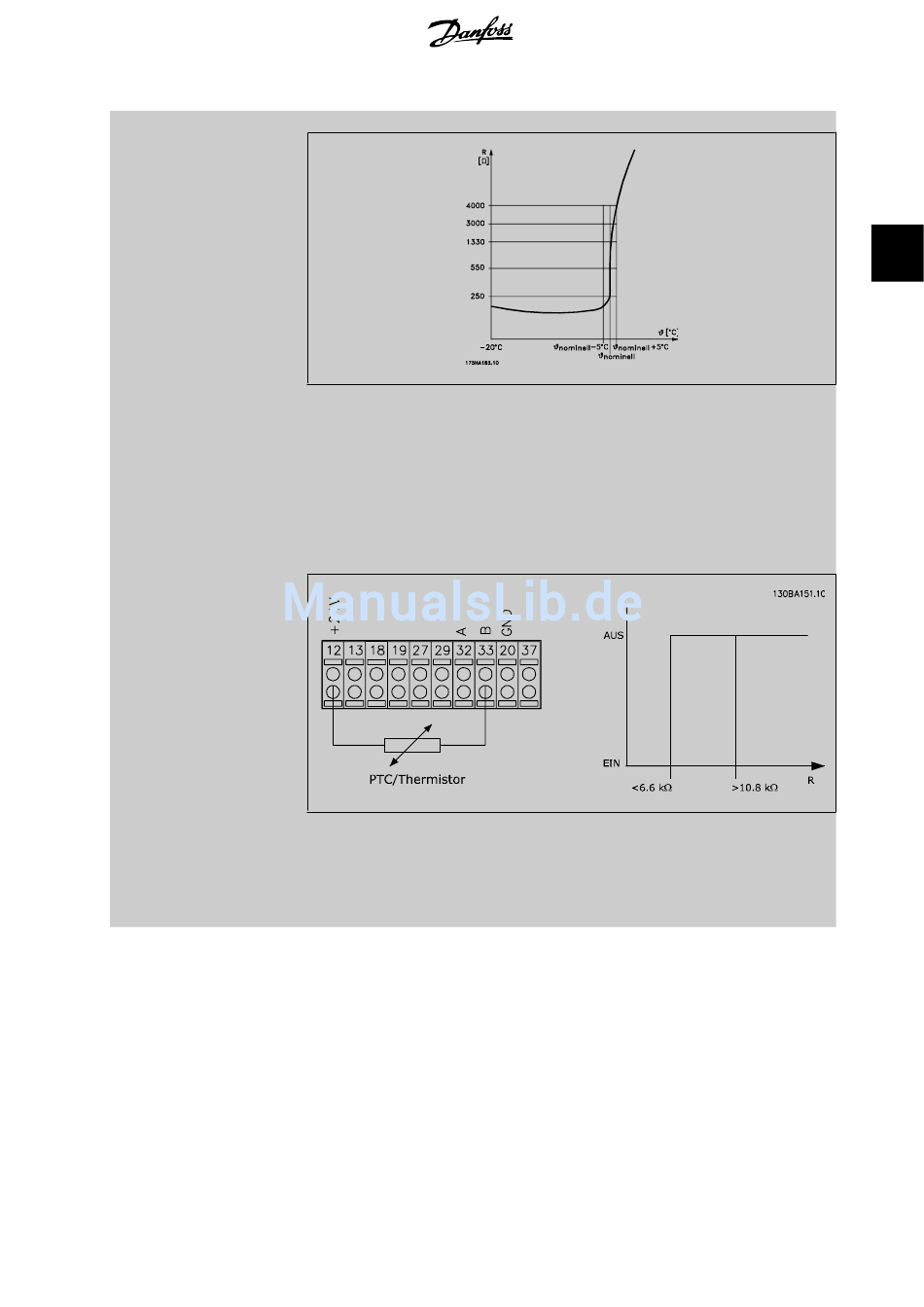

Zum Wicklungsschutz sollte ein Thermistor (PTC-Sensor) in den Motor integriert werden.
Motorschutz kann über eine Reihe von Verfahren erfolgen: PTC-Sensor in Motorwicklungen, mechanisch ther-
mischer Schalter (Klixon-Ausführung) oder elektronisch thermisches Relais (ETR).
Verwenden eines Digitaleingangs und einer 24-V-Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet ab, wenn die Motortemperatur zu hoch ist.
Parametereinstellung:
Par. 1-90 Thermischer Motorschutz auf
Par. 1-93 Thermistoranschluss auf Digitaleingang 33
Verwenden eines Digitaleingangs und einer 10-V-Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet ab, wenn die Motortemperatur zu hoch ist.
Parametereinstellung:
Par. 1-90 Thermischer Motorschutz auf
Par. 1-93 Thermistoranschluss auf Digitaleingang 33
MG.11.C4.03 - VLT ® ist eine eingetragene Marke von Danfoss
3. Parameterbeschreibung
Thermistor Abschalt. [2] einstellen.
[6] einstellen.
Thermistor Abschalt. [2] einstellen.
[6] einstellen.
