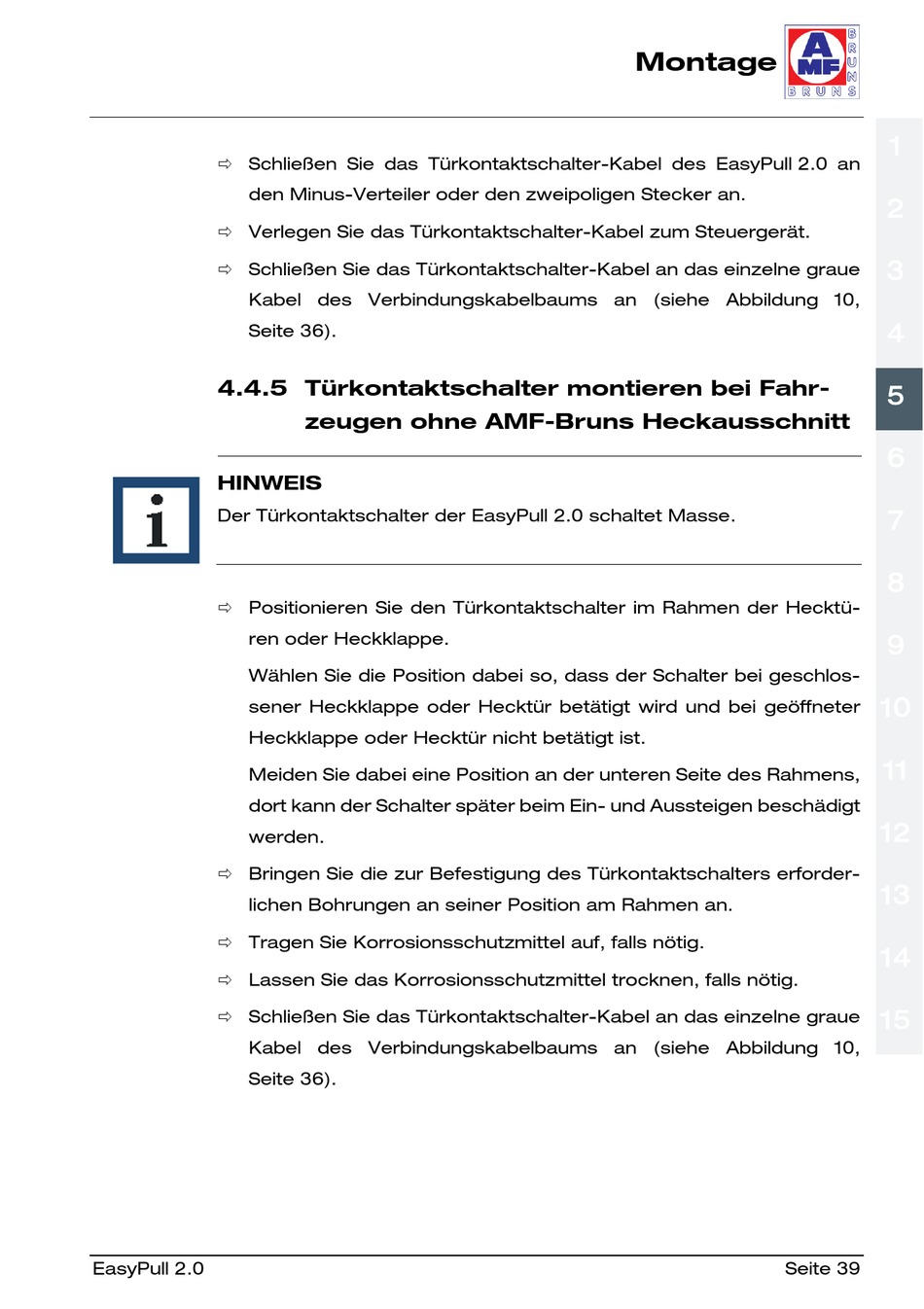

Schließen Sie das Türkontaktschalter-Kabel des EasyPull 2.0 an
den Minus-Verteiler oder den zweipoligen Stecker an.
Verlegen Sie das Türkontaktschalter-Kabel zum Steuergerät.
Schließen Sie das Türkontaktschalter-Kabel an das einzelne graue
Kabel des Verbindungskabelbaums an (siehe Abbildung 10,
Seite 36).
4.4.5 Türkontaktschalter montieren bei Fahr-
HINWEIS
Der Türkontaktschalter der EasyPull 2.0 schaltet Masse.
Positionieren Sie den Türkontaktschalter im Rahmen der Hecktü-
ren oder Heckklappe.
Wählen Sie die Position dabei so, dass der Schalter bei geschlos-
sener Heckklappe oder Hecktür betätigt wird und bei geöffneter
Heckklappe oder Hecktür nicht betätigt ist.
Meiden Sie dabei eine Position an der unteren Seite des Rahmens,
dort kann der Schalter später beim Ein- und Aussteigen beschädigt
werden.
Bringen Sie die zur Befestigung des Türkontaktschalters erforder-
lichen Bohrungen an seiner Position am Rahmen an.
Tragen Sie Korrosionsschutzmittel auf, falls nötig.
Lassen Sie das Korrosionsschutzmittel trocknen, falls nötig.
Schließen Sie das Türkontaktschalter-Kabel an das einzelne graue
Kabel des Verbindungskabelbaums an (siehe Abbildung 10,
Seite 36).
EasyPull 2.0
zeugen ohne AMF-Bruns Heckausschnitt
Montage
Seite 39
