HINWEIS

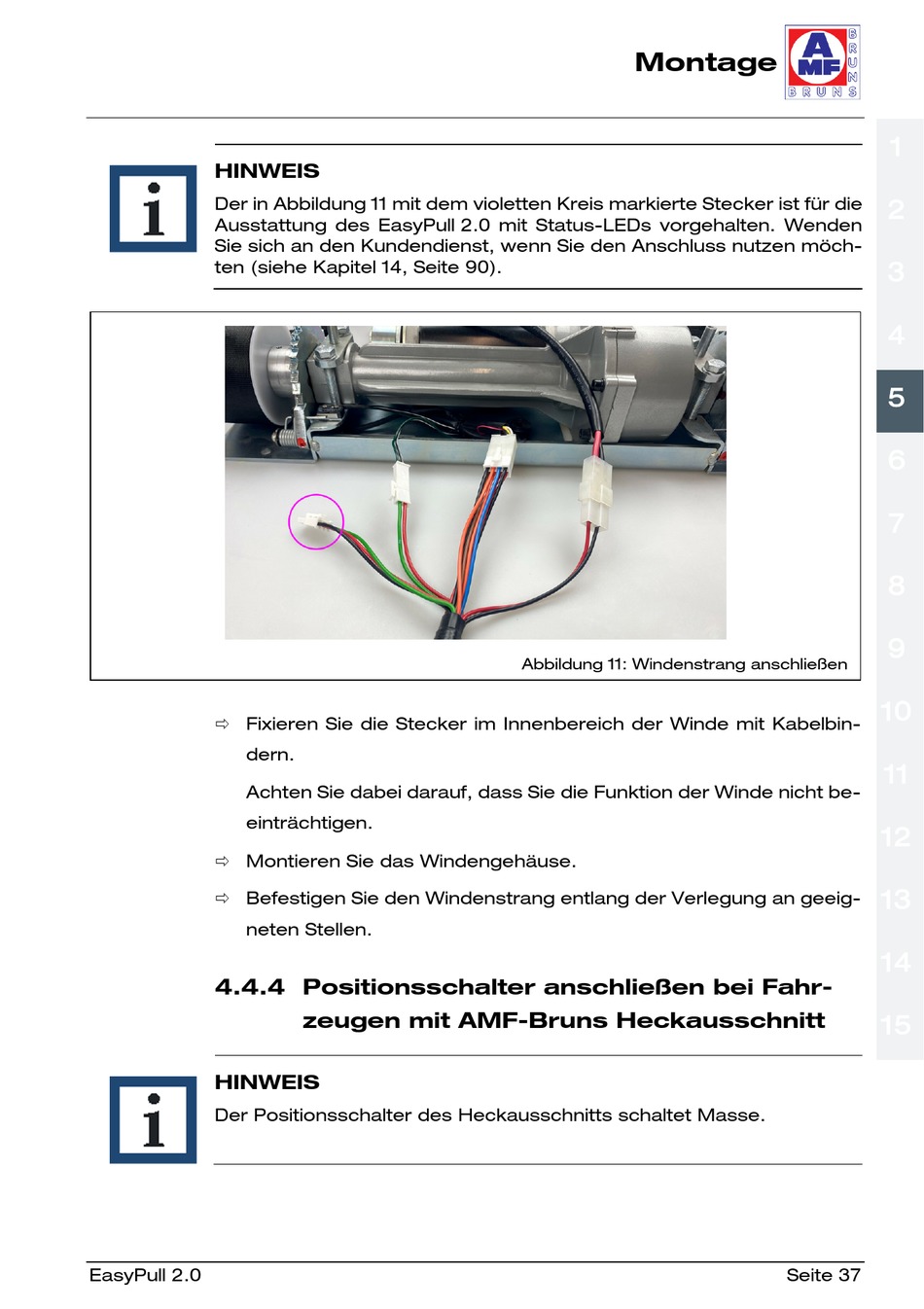

Der in Abbildung 11 mit dem violetten Kreis markierte Stecker ist für die
Ausstattung des EasyPull 2.0 mit Status-LEDs vorgehalten. Wenden
Sie sich an den Kundendienst, wenn Sie den Anschluss nutzen möch-
ten (siehe Kapitel 14, Seite 90).
Fixieren Sie die Stecker im Innenbereich der Winde mit Kabelbin-
dern.
Achten Sie dabei darauf, dass Sie die Funktion der Winde nicht be-
einträchtigen.
Montieren Sie das Windengehäuse.
Befestigen Sie den Windenstrang entlang der Verlegung an geeig-
neten Stellen.
4.4.4 Positionsschalter anschließen bei Fahr-
HINWEIS
Der Positionsschalter des Heckausschnitts schaltet Masse.
EasyPull 2.0
zeugen mit AMF-Bruns Heckausschnitt
Montage
Abbildung 11: Windenstrang anschließen
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Seite 37
