Bringen Sie die mitgelieferte Flachsteck-Buchse am Batteriekabel
an (siehe gelber Pfeil links in Abbildung 9).
Stecken Sie die Flachsteck-Buchse in den freien Platz am Stecker-
gehäuse des Massekabels (siehe grüner Pfeil rechts in Abbildung
9).
Batteriekabel
Flachsteck-Buchse
Schließen Sie des Massekabel an einen geeigneten Massepunkt
an.
Verwenden Sie dazu die vormontierte Ringzunge und eine geeig-
nete Schraube.
Sorgen Sie dabei für eine leitfähige Verbindung.
4.4.3 Winde anschließen
Verbinden Sie den schwarzen Mehrfach-Stecker des Verbindungs-
kabelbaums mit der entsprechenden Buchse am Steuergerät
(siehe Abbildung 10, Seite 36).
Drehen Sie dazu die Schraube des Steckers ein.
EasyPull 2.0
Steckergehäuse

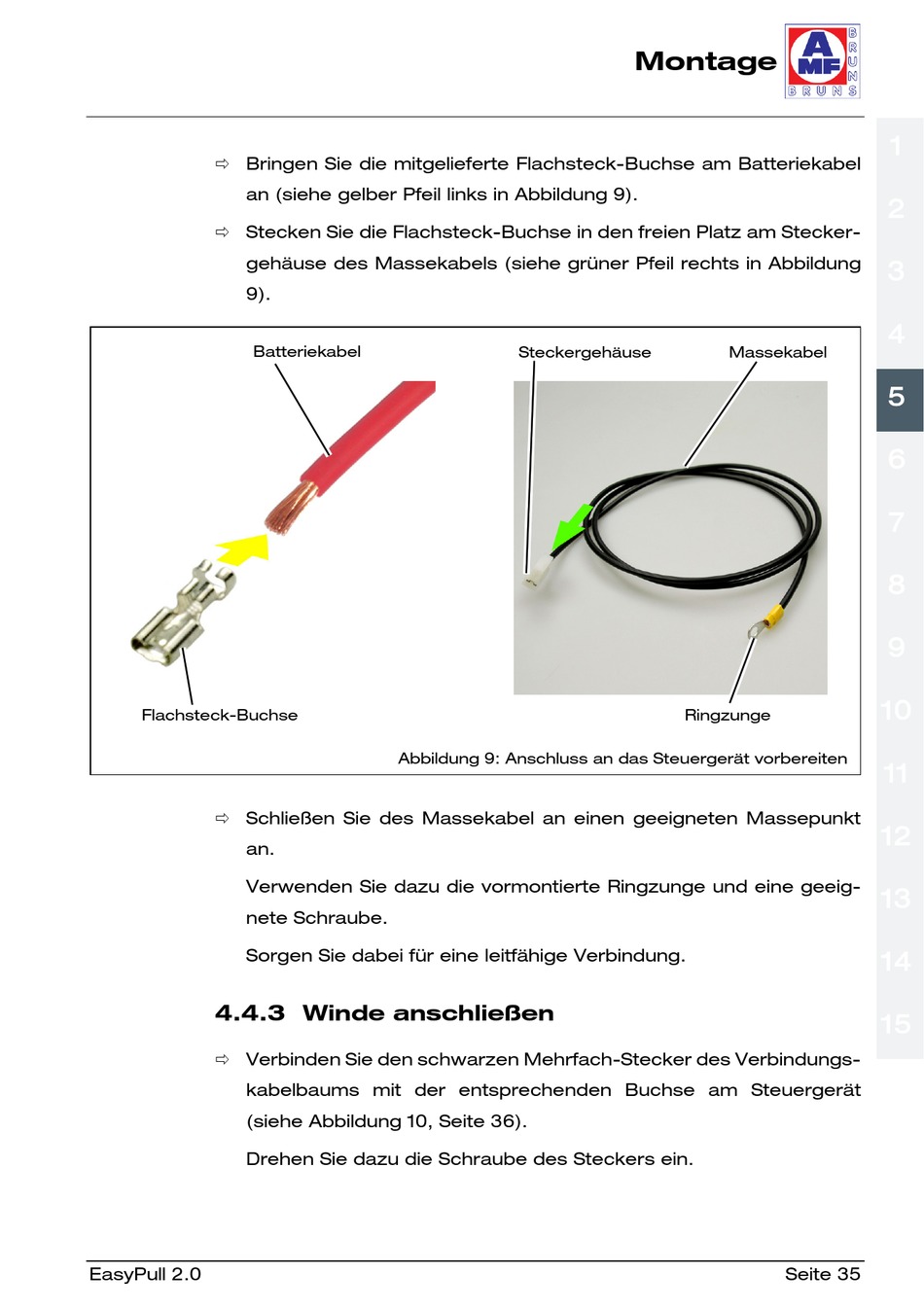

Abbildung 9: Anschluss an das Steuergerät vorbereiten
Montage
Massekabel
Ringzunge
Seite 35
