Montage
1
Mehrfach-
2
Stecker
3
Anschluss für
Türkontakt-
4
schalter
5
Anschluss zur
6
Spannungs-
versorgung
7
Optionaler
Anschluss
für Einbau-
8
schalter
9
10
11
12
13
14
15
Seite 36
Verbinden Sie den Stecker von Batteriekabel und Massekabel mit
dem Anschluss zur Spannungsversorgung am Verbindungskabel-
baum (siehe Abbildung 10).
Verlegen Sie den Windenstrang des Verbindungskabelbaums im
Innenraum zur Winde.
Verlegen Sie den Windenstrang dabei unterhalb von Verkleidungen
oder Bodenbelägen, soweit möglich.
Verbinden Sie drei Stecker des Windenstrangs mit den Anschlüs-
sen an der Winde (siehe Abbildung 11, Seite 37).
Die Stecker sind vertauschungssicher codiert.
Der in Abbildung 11, Seite 37, mit dem violetten Kreis markierte Ste-
cker wird nicht angeschlossen.

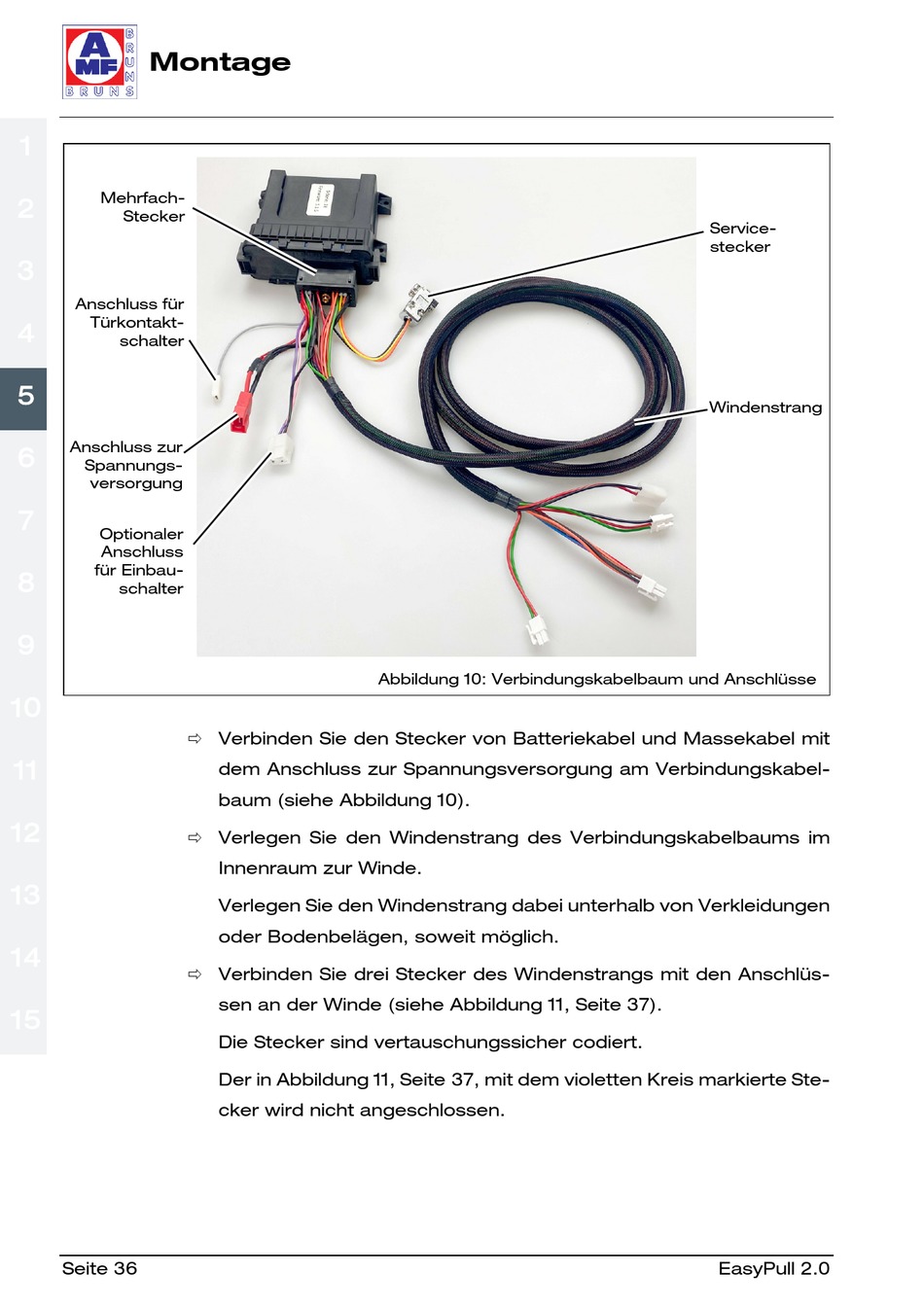

Abbildung 10: Verbindungskabelbaum und Anschlüsse
Service-
stecker
Windenstrang
EasyPull 2.0
