Seite 32

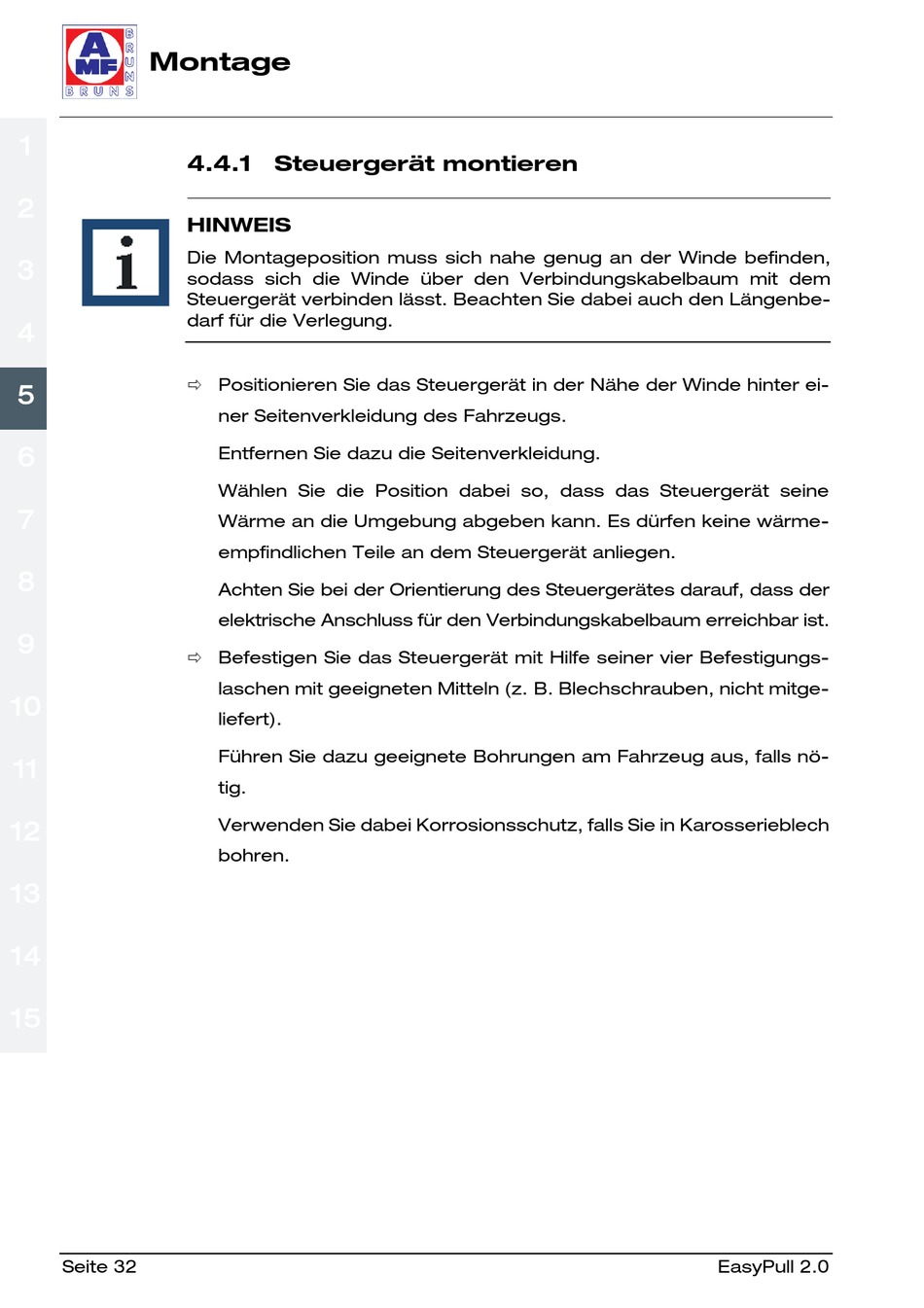

4.4.1 Steuergerät montieren
HINWEIS
Die Montageposition muss sich nahe genug an der Winde befinden,
sodass sich die Winde über den Verbindungskabelbaum mit dem
Steuergerät verbinden lässt. Beachten Sie dabei auch den Längenbe-
darf für die Verlegung.
Positionieren Sie das Steuergerät in der Nähe der Winde hinter ei-
ner Seitenverkleidung des Fahrzeugs.
Entfernen Sie dazu die Seitenverkleidung.
Wählen Sie die Position dabei so, dass das Steuergerät seine
Wärme an die Umgebung abgeben kann. Es dürfen keine wärme-
empfindlichen Teile an dem Steuergerät anliegen.
Achten Sie bei der Orientierung des Steuergerätes darauf, dass der
elektrische Anschluss für den Verbindungskabelbaum erreichbar ist.
Befestigen Sie das Steuergerät mit Hilfe seiner vier Befestigungs-
laschen mit geeigneten Mitteln (z. B. Blechschrauben, nicht mitge-
liefert).
Führen Sie dazu geeignete Bohrungen am Fahrzeug aus, falls nö-
tig.
Verwenden Sie dabei Korrosionsschutz, falls Sie in Karosserieblech
bohren.
EasyPull 2.0
