13 Elektro-Schaltpläne
13.1 Elektro-Anschlussplan
an Fahrzeugbatterie /
Bordnetzverteilung
Masse
(nicht
Motor
Optionaler Anschluss
Türkontaktschalter /
Positionsschalter
der Rampe
für Einbauschalter

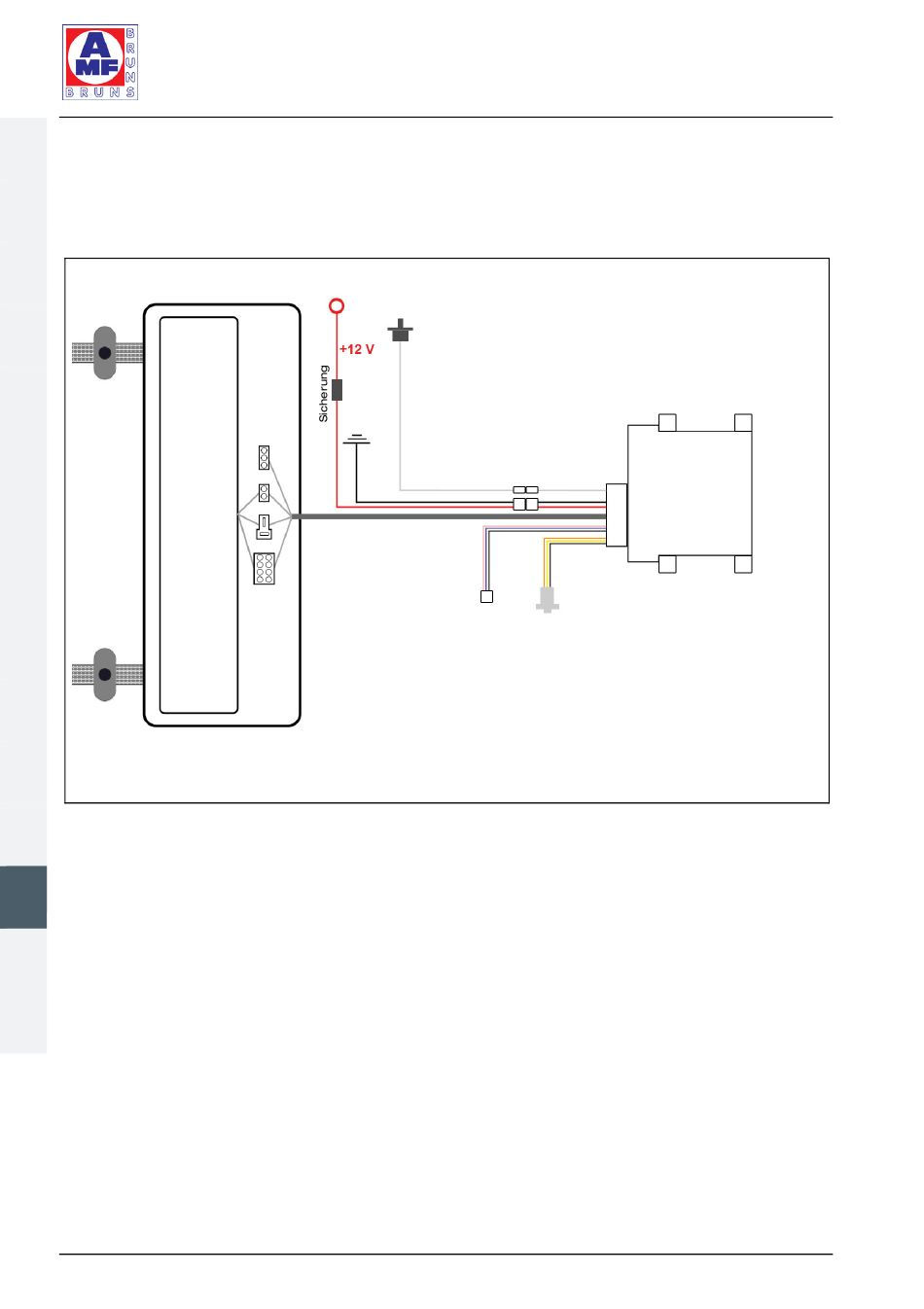

Abbildung 20: Elektro-Anschlussplan
Steuergerät
Servicestecker
EasyPull 2.0
