Montage
Anschlussstecker
Winde
Anschlussstecker
Steuergerät
Seite 22 von 48

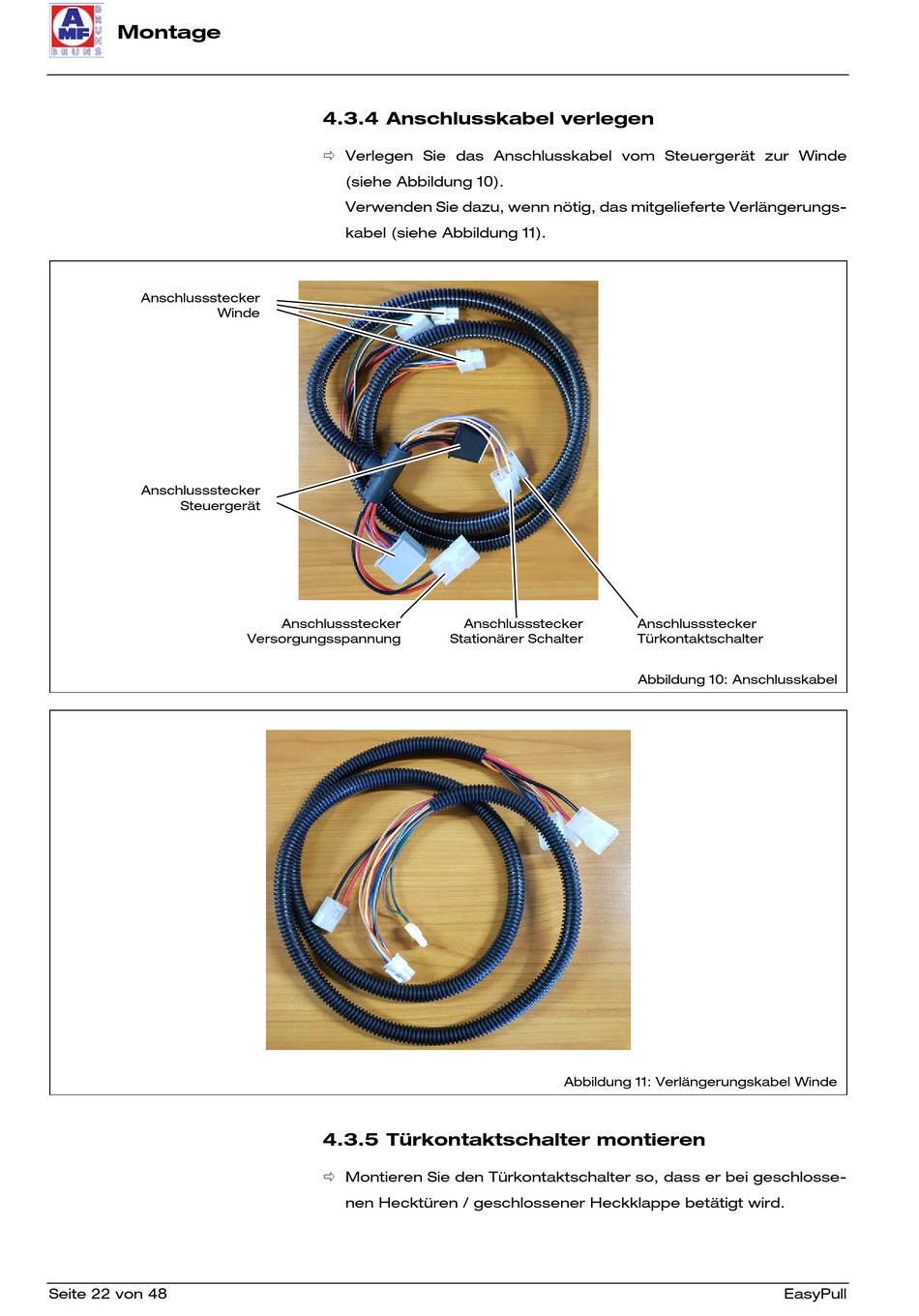

4.3.4 Anschlusskabel verlegen
Verlegen Sie das Anschlusskabel vom Steuergerät zur Winde
(siehe Abbildung 10).
Verwenden Sie dazu, wenn nötig, das mitgelieferte Verlängerungs-
kabel (siehe Abbildung 11).
Anschlussstecker
Versorgungsspannung
4.3.5 Türkontaktschalter montieren
Montieren Sie den Türkontaktschalter so, dass er bei geschlosse-
nen Hecktüren / geschlossener Heckklappe betätigt wird.
Anschlussstecker
Stationärer Schalter
Abbildung 11: Verlängerungskabel Winde
Anschlussstecker
Türkontaktschalter
Abbildung 10: Anschlusskabel
EasyPull
