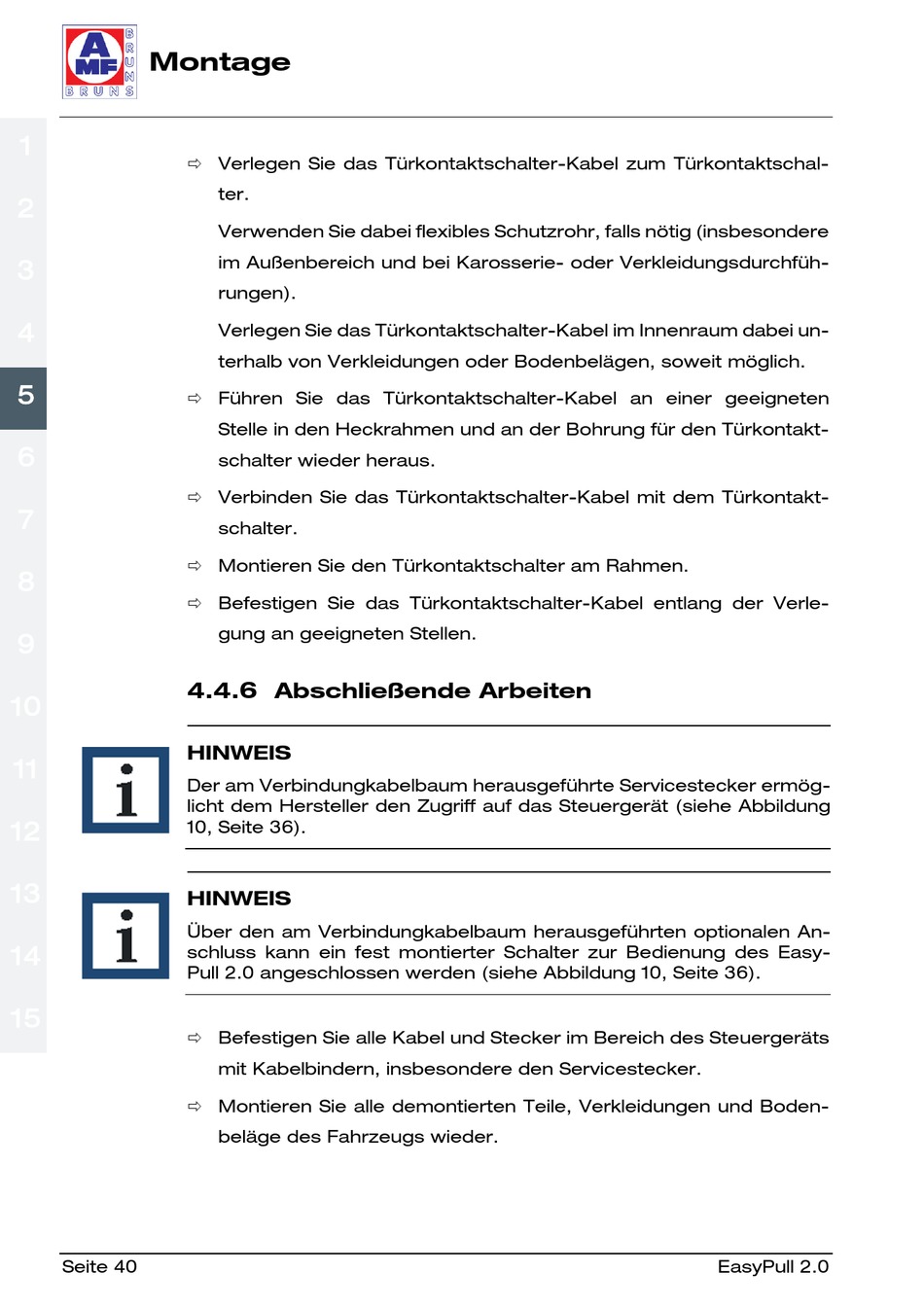

Seite 40
Verlegen Sie das Türkontaktschalter-Kabel zum Türkontaktschal-
ter.
Verwenden Sie dabei flexibles Schutzrohr, falls nötig (insbesondere
im Außenbereich und bei Karosserie- oder Verkleidungsdurchfüh-
rungen).
Verlegen Sie das Türkontaktschalter-Kabel im Innenraum dabei un-
terhalb von Verkleidungen oder Bodenbelägen, soweit möglich.
Führen Sie das Türkontaktschalter-Kabel an einer geeigneten
Stelle in den Heckrahmen und an der Bohrung für den Türkontakt-
schalter wieder heraus.
Verbinden Sie das Türkontaktschalter-Kabel mit dem Türkontakt-
schalter.
Montieren Sie den Türkontaktschalter am Rahmen.
Befestigen Sie das Türkontaktschalter-Kabel entlang der Verle-
gung an geeigneten Stellen.
4.4.6 Abschließende Arbeiten
HINWEIS
Der am Verbindungkabelbaum herausgeführte Servicestecker ermög-
licht dem Hersteller den Zugriff auf das Steuergerät (siehe Abbildung
10, Seite 36).
HINWEIS
Über den am Verbindungkabelbaum herausgeführten optionalen An-
schluss kann ein fest montierter Schalter zur Bedienung des Easy-
Pull 2.0 angeschlossen werden (siehe Abbildung 10, Seite 36).
Befestigen Sie alle Kabel und Stecker im Bereich des Steuergeräts
mit Kabelbindern, insbesondere den Servicestecker.
Montieren Sie alle demontierten Teile, Verkleidungen und Boden-
beläge des Fahrzeugs wieder.
EasyPull 2.0
