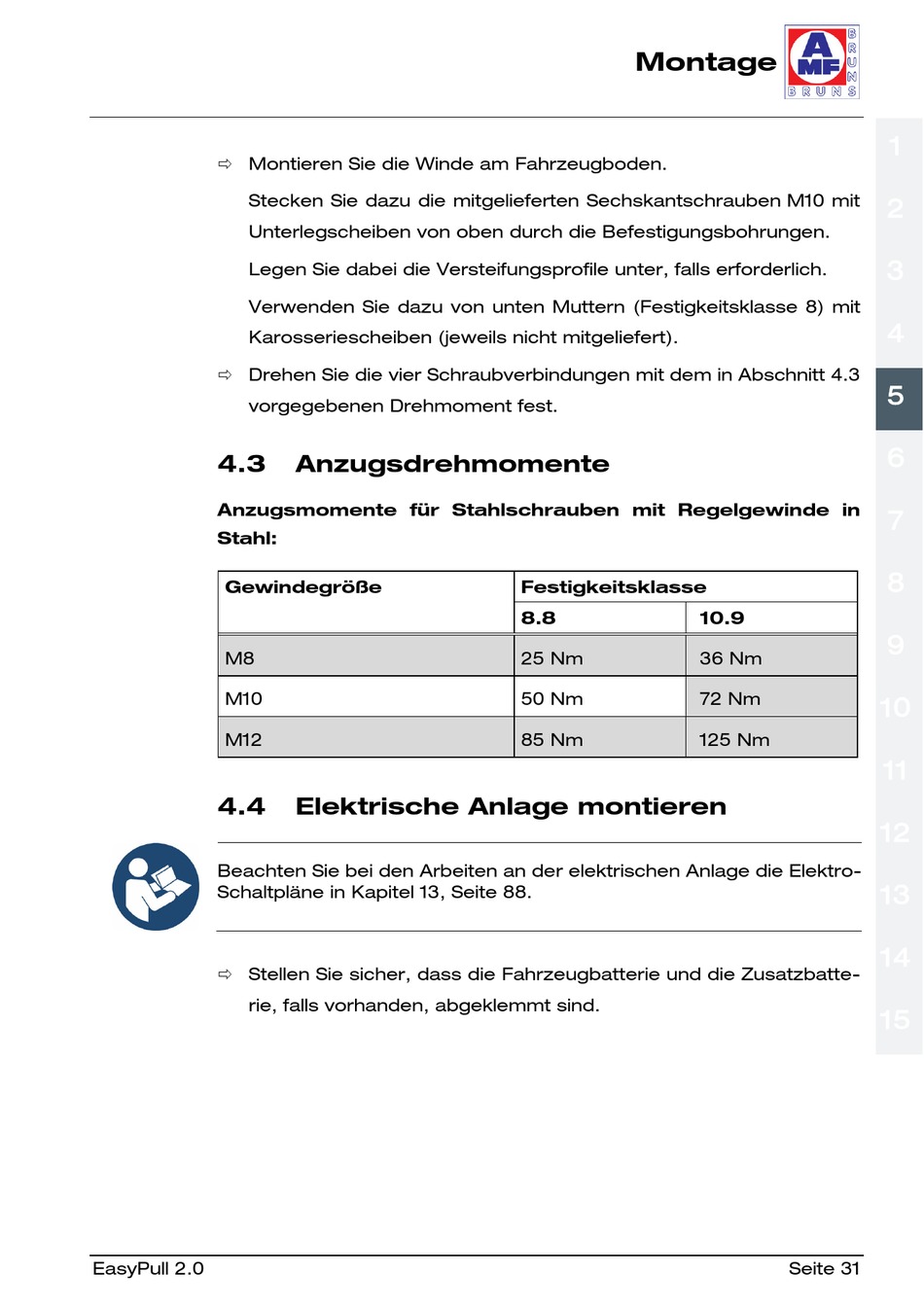

Montieren Sie die Winde am Fahrzeugboden.
Stecken Sie dazu die mitgelieferten Sechskantschrauben M10 mit
Unterlegscheiben von oben durch die Befestigungsbohrungen.
Legen Sie dabei die Versteifungsprofile unter, falls erforderlich.
Verwenden Sie dazu von unten Muttern (Festigkeitsklasse 8) mit
Karosseriescheiben (jeweils nicht mitgeliefert).
Drehen Sie die vier Schraubverbindungen mit dem in Abschnitt 4.3
vorgegebenen Drehmoment fest.
4.3
Anzugsmomente für Stahlschrauben mit Regelgewinde in
Stahl:
Gewindegröße
M8
M10
M12
4.4
Beachten Sie bei den Arbeiten an der elektrischen Anlage die Elektro-
Schaltpläne in Kapitel 13, Seite 88.
Stellen Sie sicher, dass die Fahrzeugbatterie und die Zusatzbatte-
rie, falls vorhanden, abgeklemmt sind.
EasyPull 2.0
Anzugsdrehmomente
Elektrische Anlage montieren
Montage
Festigkeitsklasse
8.8
25 Nm
50 Nm
85 Nm
10.9
36 Nm
72 Nm
125 Nm
Seite 31
