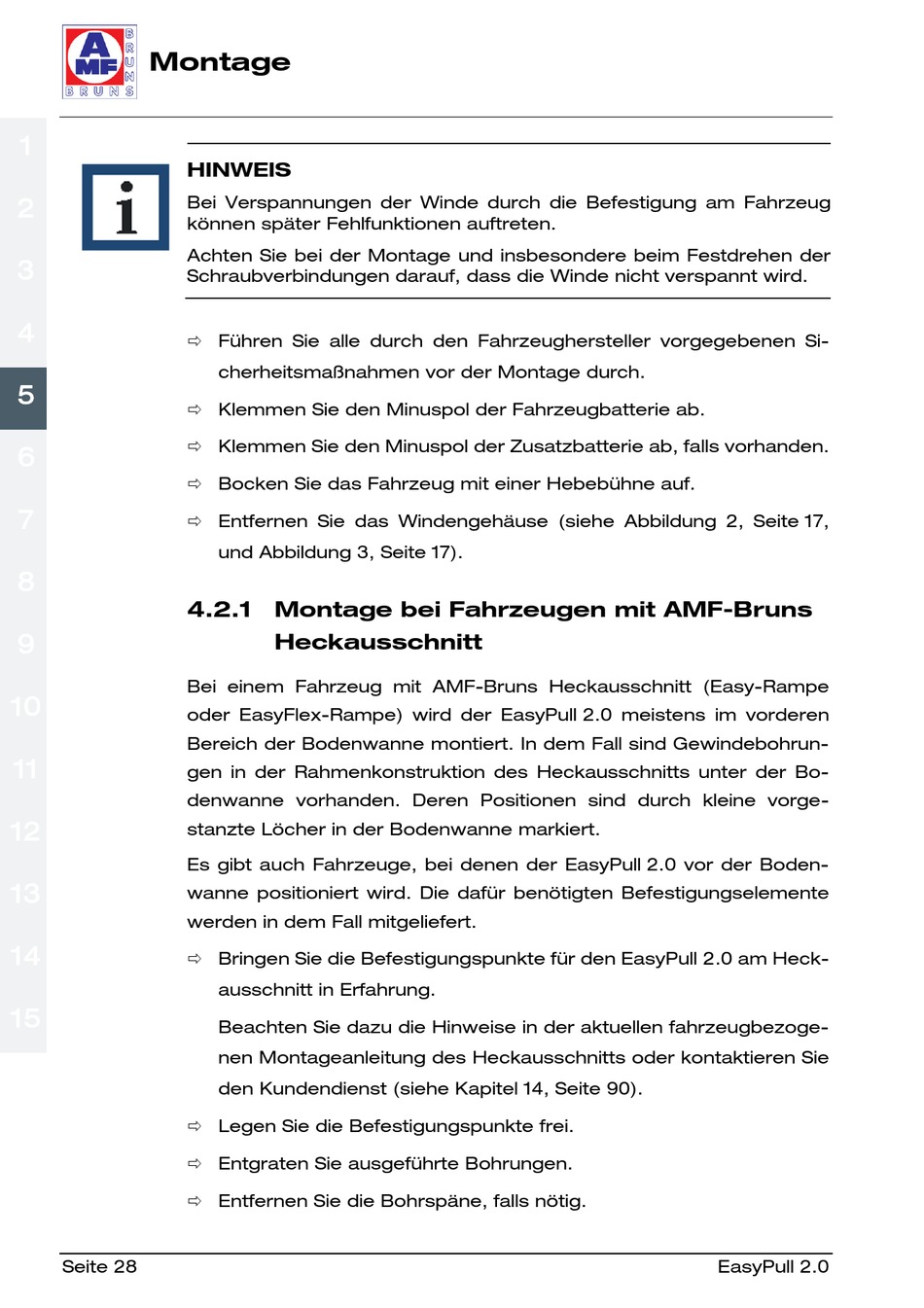

Seite 28
HINWEIS
Bei Verspannungen der Winde durch die Befestigung am Fahrzeug
können später Fehlfunktionen auftreten.
Achten Sie bei der Montage und insbesondere beim Festdrehen der
Schraubverbindungen darauf, dass die Winde nicht verspannt wird.
Führen Sie alle durch den Fahrzeughersteller vorgegebenen Si-
cherheitsmaßnahmen vor der Montage durch.
Klemmen Sie den Minuspol der Fahrzeugbatterie ab.
Klemmen Sie den Minuspol der Zusatzbatterie ab, falls vorhanden.
Bocken Sie das Fahrzeug mit einer Hebebühne auf.
Entfernen Sie das Windengehäuse (siehe Abbildung 2, Seite 17,
und Abbildung 3, Seite 17).
4.2.1 Montage bei Fahrzeugen mit AMF-Bruns
Heckausschnitt
Bei einem Fahrzeug mit AMF-Bruns Heckausschnitt (Easy-Rampe
oder EasyFlex-Rampe) wird der EasyPull 2.0 meistens im vorderen
Bereich der Bodenwanne montiert. In dem Fall sind Gewindebohrun-
gen in der Rahmenkonstruktion des Heckausschnitts unter der Bo-
denwanne vorhanden. Deren Positionen sind durch kleine vorge-
stanzte Löcher in der Bodenwanne markiert.
Es gibt auch Fahrzeuge, bei denen der EasyPull 2.0 vor der Boden-
wanne positioniert wird. Die dafür benötigten Befestigungselemente
werden in dem Fall mitgeliefert.
Bringen Sie die Befestigungspunkte für den EasyPull 2.0 am Heck-
ausschnitt in Erfahrung.
Beachten Sie dazu die Hinweise in der aktuellen fahrzeugbezoge-
nen Montageanleitung des Heckausschnitts oder kontaktieren Sie
den Kundendienst (siehe Kapitel 14, Seite 90).
Legen Sie die Befestigungspunkte frei.
Entgraten Sie ausgeführte Bohrungen.
Entfernen Sie die Bohrspäne, falls nötig.
EasyPull 2.0
