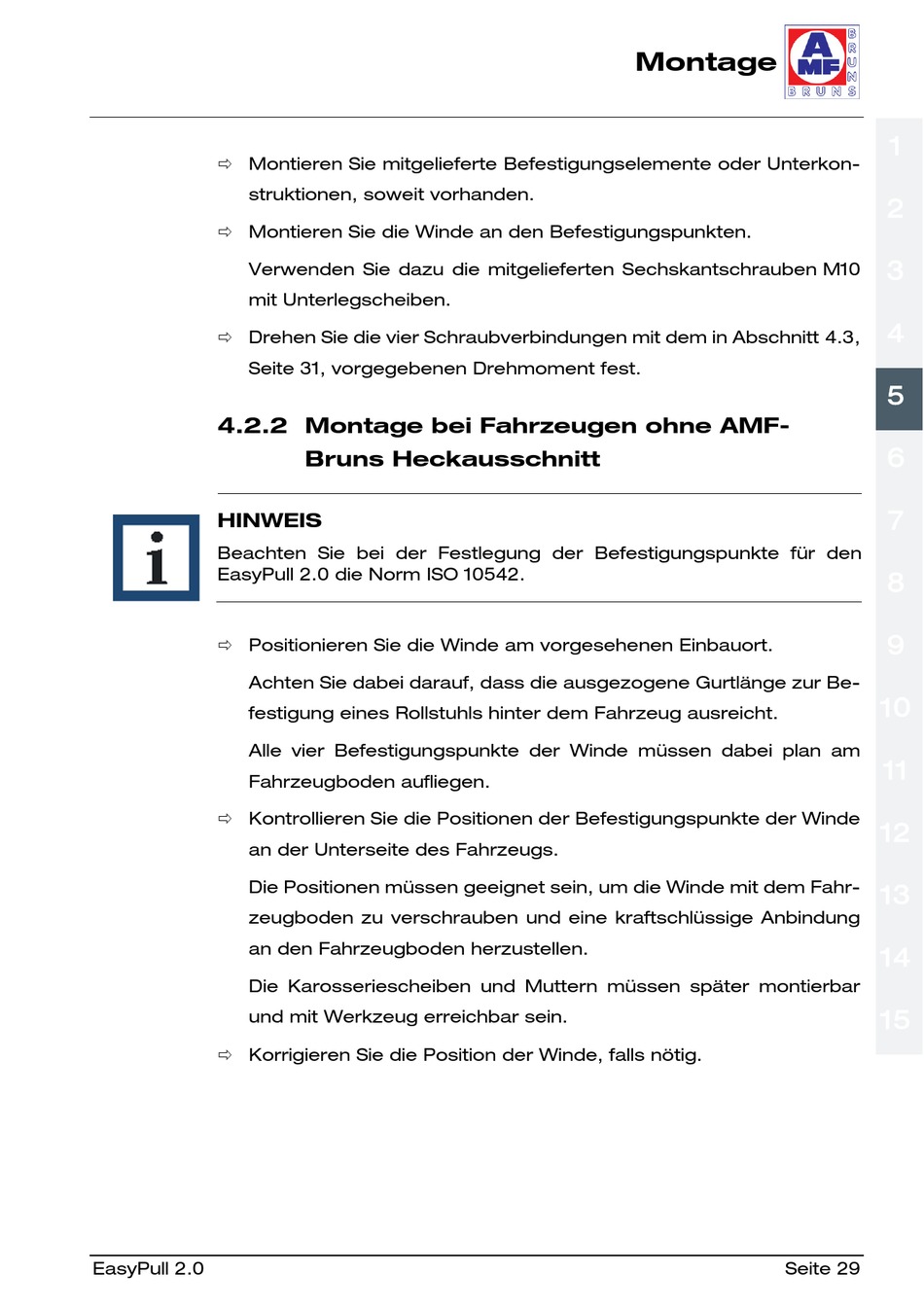

Montieren Sie mitgelieferte Befestigungselemente oder Unterkon-
struktionen, soweit vorhanden.
Montieren Sie die Winde an den Befestigungspunkten.
Verwenden Sie dazu die mitgelieferten Sechskantschrauben M10
mit Unterlegscheiben.
Drehen Sie die vier Schraubverbindungen mit dem in Abschnitt 4.3,
Seite 31, vorgegebenen Drehmoment fest.
4.2.2 Montage bei Fahrzeugen ohne AMF-
HINWEIS
Beachten Sie bei der Festlegung der Befestigungspunkte für den
EasyPull 2.0 die Norm ISO 10542.
Positionieren Sie die Winde am vorgesehenen Einbauort.
Achten Sie dabei darauf, dass die ausgezogene Gurtlänge zur Be-
festigung eines Rollstuhls hinter dem Fahrzeug ausreicht.
Alle vier Befestigungspunkte der Winde müssen dabei plan am
Fahrzeugboden aufliegen.
Kontrollieren Sie die Positionen der Befestigungspunkte der Winde
an der Unterseite des Fahrzeugs.
Die Positionen müssen geeignet sein, um die Winde mit dem Fahr-
zeugboden zu verschrauben und eine kraftschlüssige Anbindung
an den Fahrzeugboden herzustellen.
Die Karosseriescheiben und Muttern müssen später montierbar
und mit Werkzeug erreichbar sein.
Korrigieren Sie die Position der Winde, falls nötig.
EasyPull 2.0
Bruns Heckausschnitt
Montage
Seite 29
