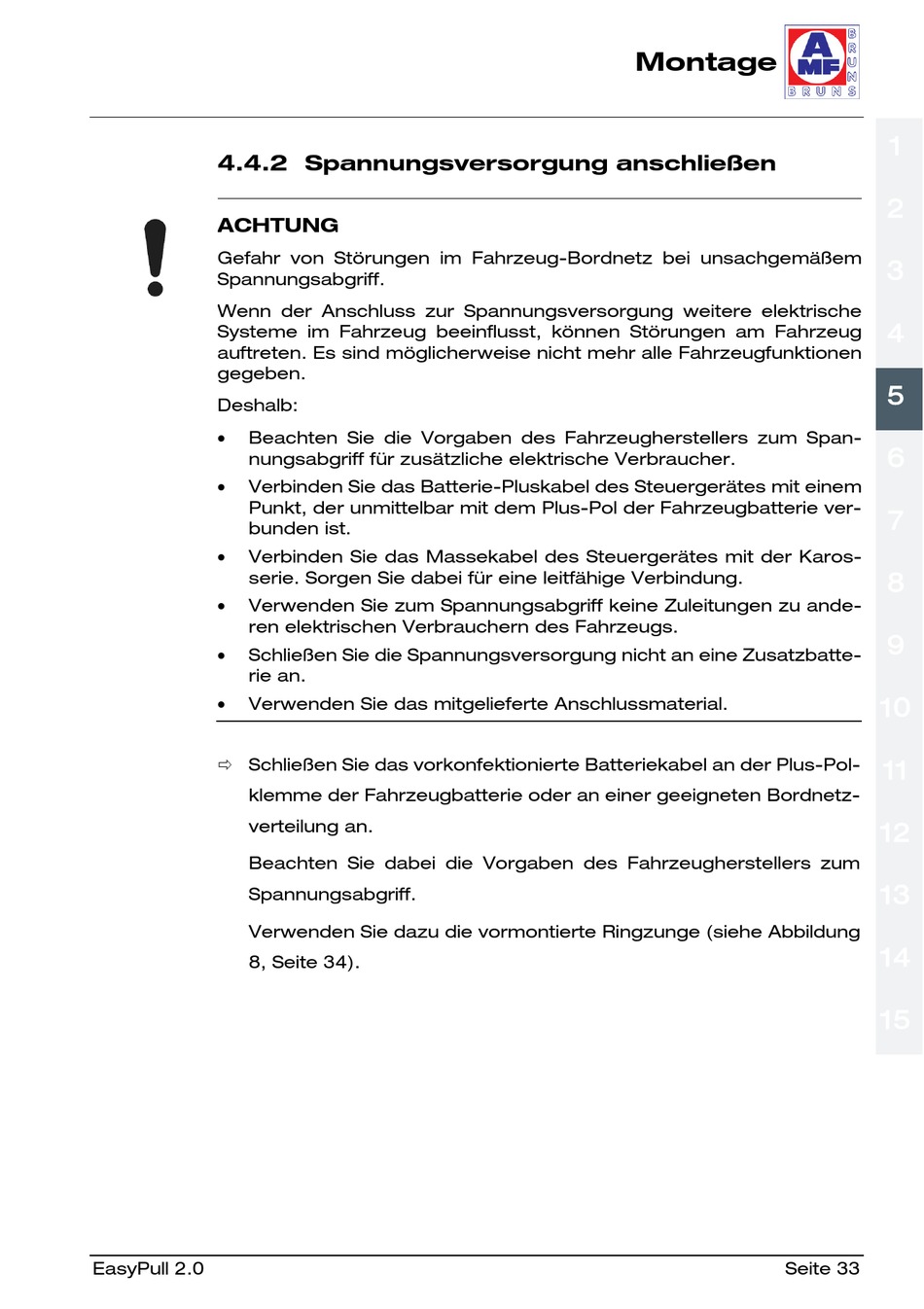

4.4.2 Spannungsversorgung anschließen
ACHTUNG
Gefahr von Störungen im Fahrzeug-Bordnetz bei unsachgemäßem
Spannungsabgriff.
Wenn der Anschluss zur Spannungsversorgung weitere elektrische
Systeme im Fahrzeug beeinflusst, können Störungen am Fahrzeug
auftreten. Es sind möglicherweise nicht mehr alle Fahrzeugfunktionen
gegeben.
Deshalb:
Beachten Sie die Vorgaben des Fahrzeugherstellers zum Span-
nungsabgriff für zusätzliche elektrische Verbraucher.
Verbinden Sie das Batterie-Pluskabel des Steuergerätes mit einem
Punkt, der unmittelbar mit dem Plus-Pol der Fahrzeugbatterie ver-
bunden ist.
Verbinden Sie das Massekabel des Steuergerätes mit der Karos-
serie. Sorgen Sie dabei für eine leitfähige Verbindung.
Verwenden Sie zum Spannungsabgriff keine Zuleitungen zu ande-
ren elektrischen Verbrauchern des Fahrzeugs.
Schließen Sie die Spannungsversorgung nicht an eine Zusatzbatte-
rie an.
Verwenden Sie das mitgelieferte Anschlussmaterial.
Schließen Sie das vorkonfektionierte Batteriekabel an der Plus-Pol-
klemme der Fahrzeugbatterie oder an einer geeigneten Bordnetz-
verteilung an.
Beachten Sie dabei die Vorgaben des Fahrzeugherstellers zum
Spannungsabgriff.
Verwenden Sie dazu die vormontierte Ringzunge (siehe Abbildung
8, Seite 34).
EasyPull 2.0
Montage
Seite 33
