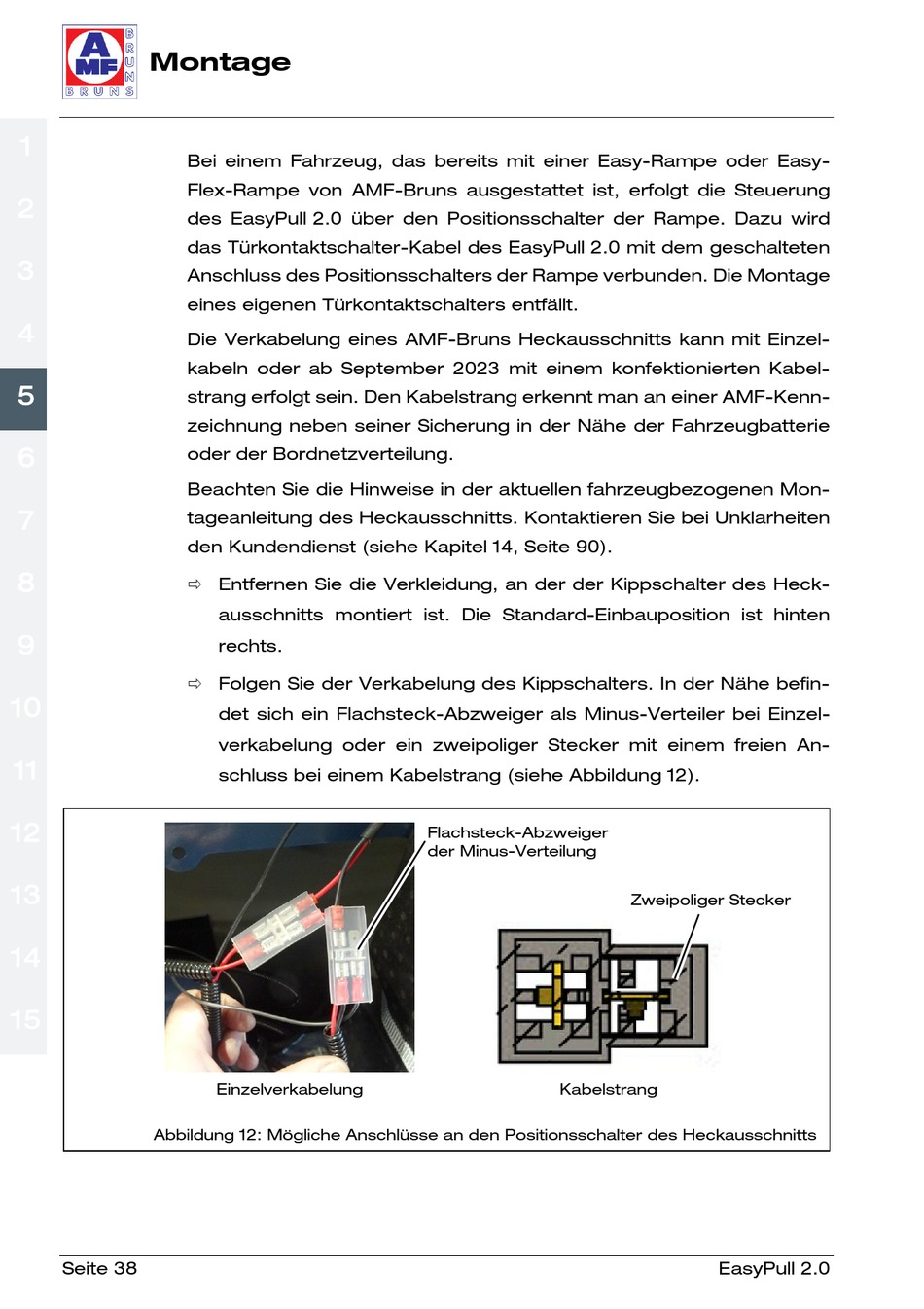

Abbildung 12: Mögliche Anschlüsse an den Positionsschalter des Heckausschnitts
Seite 38
Bei einem Fahrzeug, das bereits mit einer Easy-Rampe oder Easy-
Flex-Rampe von AMF-Bruns ausgestattet ist, erfolgt die Steuerung
des EasyPull 2.0 über den Positionsschalter der Rampe. Dazu wird
das Türkontaktschalter-Kabel des EasyPull 2.0 mit dem geschalteten
Anschluss des Positionsschalters der Rampe verbunden. Die Montage
eines eigenen Türkontaktschalters entfällt.
Die Verkabelung eines AMF-Bruns Heckausschnitts kann mit Einzel-
kabeln oder ab September 2023 mit einem konfektionierten Kabel-
strang erfolgt sein. Den Kabelstrang erkennt man an einer AMF-Kenn-
zeichnung neben seiner Sicherung in der Nähe der Fahrzeugbatterie
oder der Bordnetzverteilung.
Beachten Sie die Hinweise in der aktuellen fahrzeugbezogenen Mon-
tageanleitung des Heckausschnitts. Kontaktieren Sie bei Unklarheiten
den Kundendienst (siehe Kapitel 14, Seite 90).
Entfernen Sie die Verkleidung, an der der Kippschalter des Heck-
ausschnitts montiert ist. Die Standard-Einbauposition ist hinten
rechts.
Folgen Sie der Verkabelung des Kippschalters. In der Nähe befin-
det sich ein Flachsteck-Abzweiger als Minus-Verteiler bei Einzel-
verkabelung oder ein zweipoliger Stecker mit einem freien An-
schluss bei einem Kabelstrang (siehe Abbildung 12).
Einzelverkabelung
Flachsteck-Abzweiger
der Minus-Verteilung
Kabelstrang
Zweipoliger Stecker
EasyPull 2.0
