Inbetriebnahme
1
2
3
4
5
6
7
8
9
Klemm-
schraube
10
Magnet
11
12
13
14
15
Seite 48

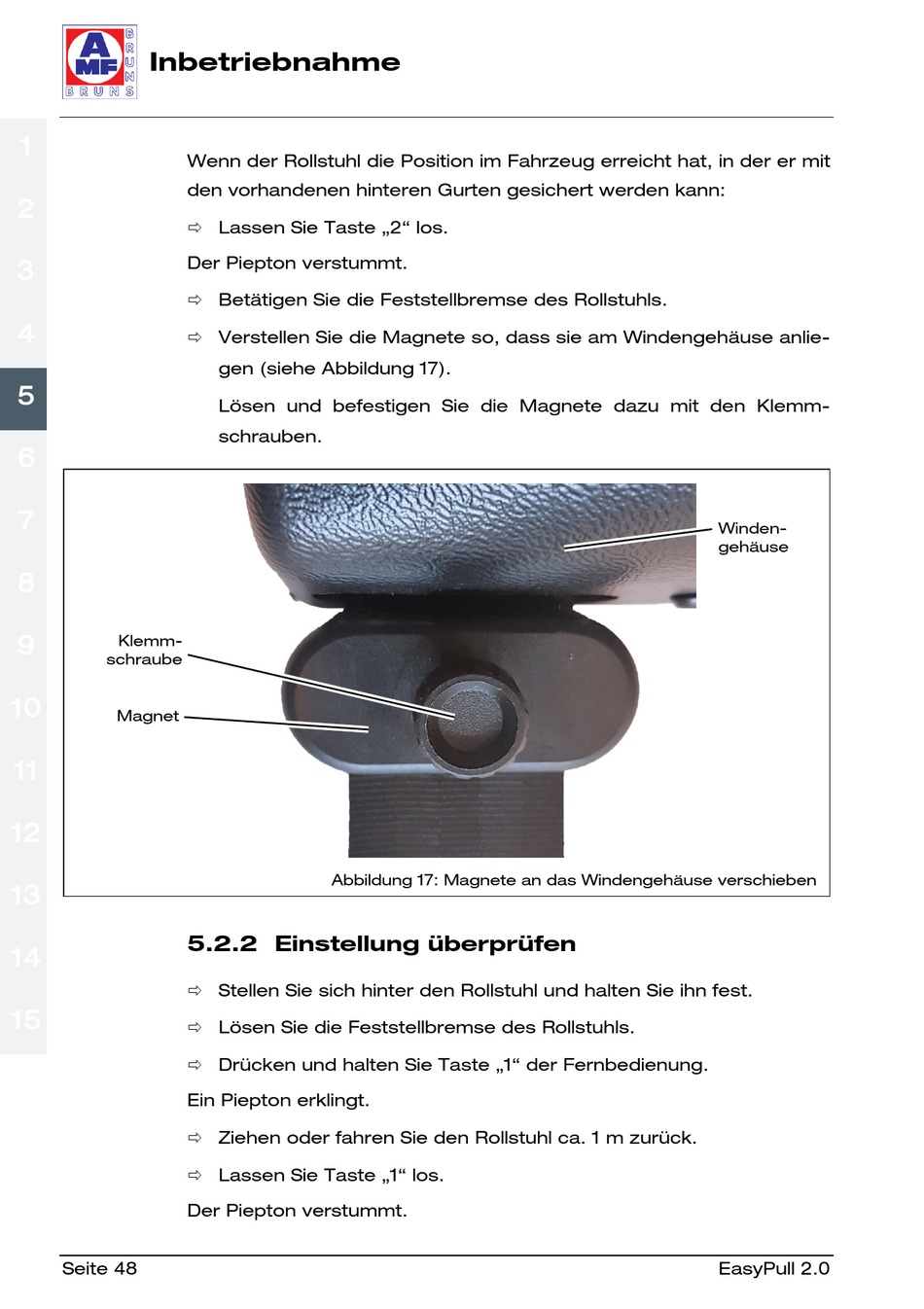

Wenn der Rollstuhl die Position im Fahrzeug erreicht hat, in der er mit
den vorhandenen hinteren Gurten gesichert werden kann:
Lassen Sie Taste „2" los.
Der Piepton verstummt.
Betätigen Sie die Feststellbremse des Rollstuhls.
Verstellen Sie die Magnete so, dass sie am Windengehäuse anlie-
gen (siehe Abbildung 17).
Lösen und befestigen Sie die Magnete dazu mit den Klemm-
schrauben.
Abbildung 17: Magnete an das Windengehäuse verschieben
5.2.2 Einstellung überprüfen
Stellen Sie sich hinter den Rollstuhl und halten Sie ihn fest.
Lösen Sie die Feststellbremse des Rollstuhls.
Drücken und halten Sie Taste „1" der Fernbedienung.
Ein Piepton erklingt.
Ziehen oder fahren Sie den Rollstuhl ca. 1 m zurück.
Lassen Sie Taste „1" los.
Der Piepton verstummt.
Winden-
gehäuse
EasyPull 2.0
