Montage
1
Ringzunge
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Seite 34
Montieren Sie den mitgelieferten Sicherungshalter in der Nähe der
Fahrzeugbatterie oder der Bordnetzverteilung.
Verwenden Sie dazu Befestigungsbohrungen unter der Kappe des
Sicherungshalters und geeignete Schrauben (nicht mitgeliefert).
Stellen Sie sicher, dass eine 30-A-Sicherung in den Sicherungshal-
ter eingesetzt ist (siehe Abbildung 8).
Verlegen Sie das Batteriekabel zum Steuergerät.
Verwenden Sie dabei das mitgelieferte flexible Schutzrohr, insbe-
sondere im Außenbereich und bei Karosserie- oder Verkleidungs-
durchführungen.
Verlegen Sie das Batteriekabel im Innenraum dabei unterhalb von
Verkleidungen oder Bodenbelägen.
Befestigen Sie das Batteriekabel entlang der Verlegung an geeig-
neten Stellen.
Längen Sie das Batteriekabel zum Anschluss an das Steuergerät
ab.
Sicherungshalter

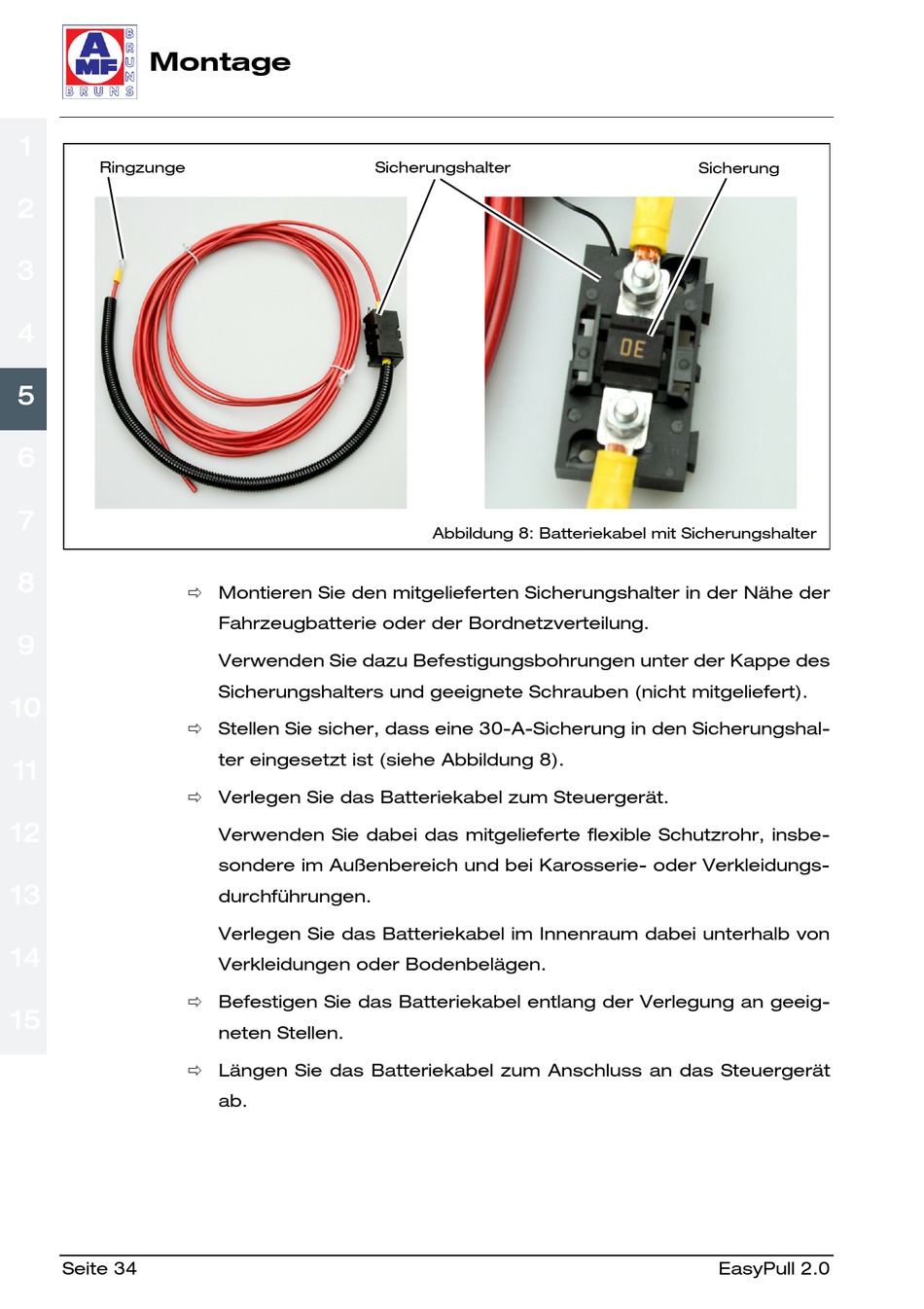

Abbildung 8: Batteriekabel mit Sicherungshalter
Sicherung
EasyPull 2.0
