Installationshandbuch | VLT® Safety Option MCB 150/151
Schirmen Sie alle Sensor-/Drehgeberleitungen des Näherungsschalters ab. Verbinden Sie die Abschirmung an beiden Enden
mit Masse. Schließen Sie die Masse des Drehgebers immer an die Masse des Frequenzumrichters an.
SACHSCHÄDEN
Das Einstecken oder Abziehen von Sensorverbindungen während des Betriebs kann die elektrischen Bauteile des Drehgebers
beschädigen.
Schalten Sie angeschlossene Drehgeber und die Sicherheitsoption vor Aus- oder Einstecken von Drehgeberverbindungen
-
immer spannungsfrei.
Verwenden Sie für Datensignale oder Spur A und Spur B paarig verdrillte Leitungen zur Signalübertragung gemäß RS485.
-
Wählen Sie den Kabelquerschnitt in jedem einzelnen Fall in Übereinstimmung mit dem Stromverbrauch des Drehgebers
-
und der für die Installation erforderlichen Kabellänge.
An den Drehgebereingangssignalen erfolgt eine Diagnose. Wenn die Diagnoseprüfungen des Drehgebers scheitern, tritt Fehler 99
(Sicherer Zustandsfehler) auf.
4.2.2 Verdrahtungsbeispiele für Drehgeber
Siehe Beispiele für den Anschluss von Drehgeberstromversorgung und Drehgebersignalen in
FC 302
MCB 151
4
A
B
7
10
24 V
GND 11

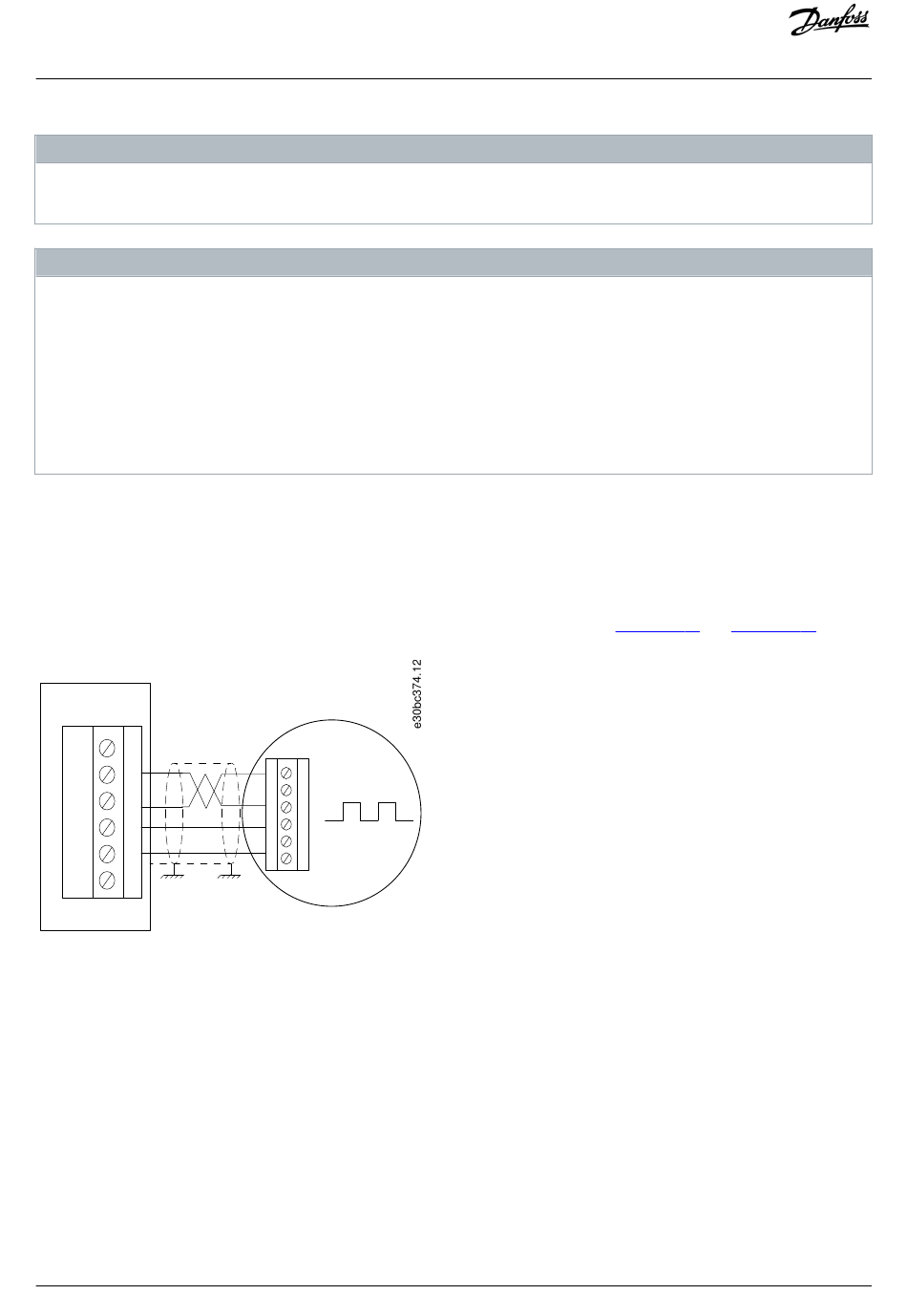

Abbildung 26: Y31/Anschluss von Stromversorgung und Drehgebersignalen am HTL-Drehgeber (VLT® Safety Option MCB 151)
48 | Danfoss A/S © 2019.01
H I N W E I S
H I N W E I S
Installation
Abbildung 26 und Abbildung
AQ279747441421de-000201 / 130R0292
27.
