• Bei Verbindung des sicheren Eingangs der Option mit einem elektromechanischen Sensor kann Kontaktprellen dazu führen, dass
Signaländerungen auftreten, auf welche die Option reagieren könnte.
• Mehrere Steuermodule testen ihre sicheren Ausgänge über Testimpulsmuster (Ein/Aus-Tests), um Störungen durch Kurz- oder
Querschlüsse zu identifizieren. Bei Verbindung des sicheren Eingangs der Option mit einem sicheren Ausgang eines Steuermoduls
könnte die Option auf diese Testsignale reagieren.
Eine Signaländerung während eines Testimpulsmusters dauert in der Regel 1 ms.
Bei stabiler Signalzeit können kurze Impulse, die zu falscher Aktivierung von Sicherheits-Subfunktionen führen können, gefiltert
werden.
Die stabile Signalzeit verlängert die Antwortzeit der Sicherheitsoption. Die Sicherheitsoption aktiviert die Sicherheits-
Subfunktion erst, nachdem die Antwortzeit abgelaufen ist.
Wenn das Signal zum Eingang der Sicherheitsoption nicht stabil ist, reagiert die Option mit einem Fehler.
Definition eines stabilen Signals
Nach einer Änderung der Digitaleingangssignale löst die Option eine interne Überwachungszeit aus. Wählen Sie mit Parameter 42-23
Stabile Signalzeit eine geeignete stabile Signalzeit auszuwählen. Ein konstanter Signalpegel ist ein hoher oder niedriger Zustand über
eine in Parameter 42-23 Stabile Signalzeit festgelegte Mindestzeit.
Eingangssignal Testimpulsmuster
DI1/DI2
Stabile Signalzeit
Sicherheits-Subfunktion
Aktiviert
Inaktiv

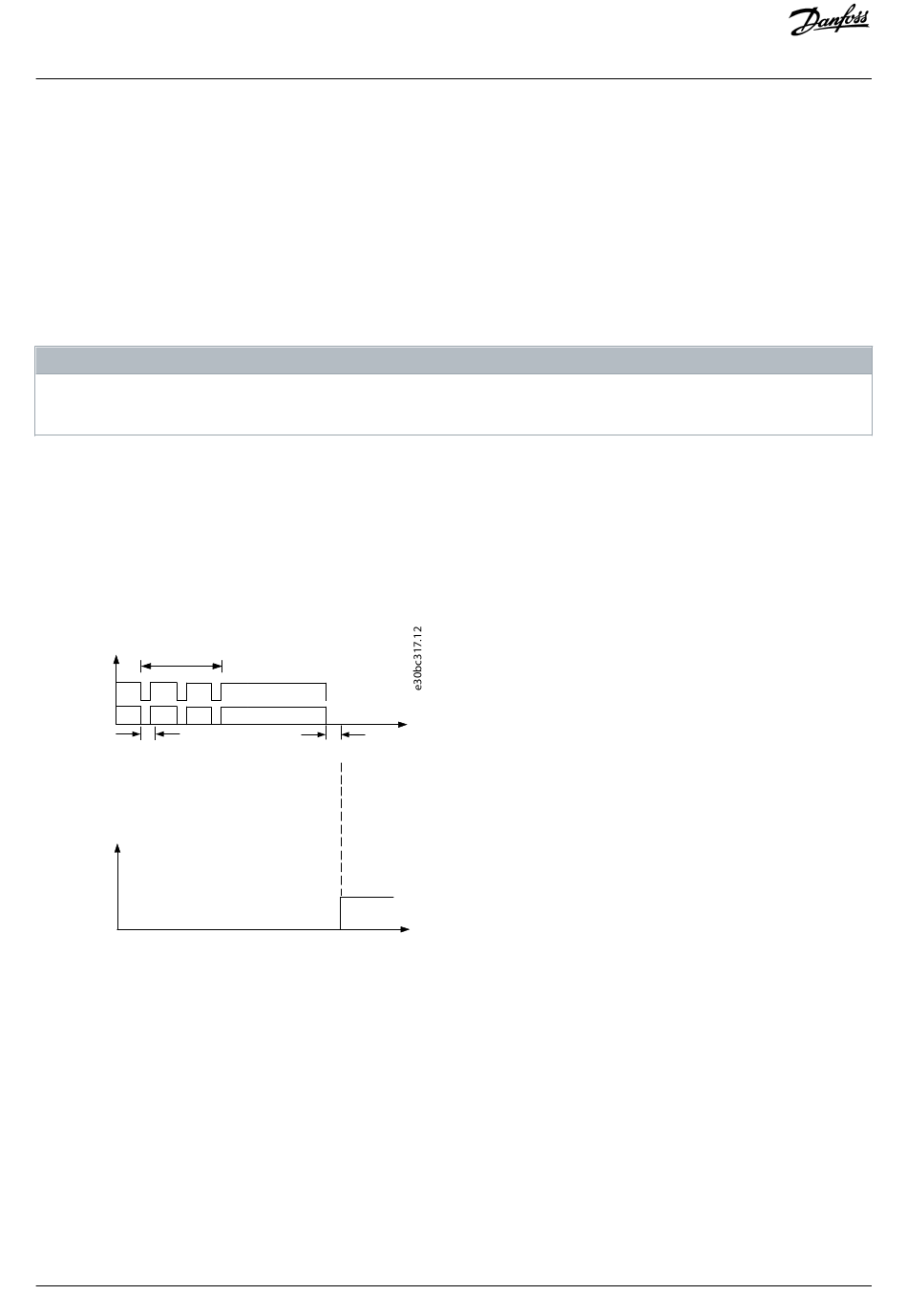

Abbildung 17: Filter zur Unterdrückung kurzzeitiger Signaländerungen

3.6.8 Fehlererkennung des Zero Speed-Timers

Der Zero Speed-Timer überwacht, ob der Frequenzumrichter während der sicher begrenzten Geschwindigkeit unter 120 U/min
betrieben wird.
Parameter 42-18 Zero Speed Timer enthält die Restzeit, bis die Überwachung anspricht. Die Sicherheitsoption signalisiert nach Ablauf
der Überwachungszeit Alarm Ext Fail Prec Thresh Timer Elapsed (Alarm). Definieren Sie die Überwachungszeit während der
Inbetriebnahme des Systems abhängig von der jeweiligen Anwendung.
