3.6.6 Signalfilterung

Wenn ein Sensor mit 2 Öffnungskontakten oder 1 Öffnungskontakt/Schließkontakt ausgewählt wird, prüft die Sicherheitsoption die
Signale des sicheren Digitaleingangs auf Widerspruchsfreiheit. Widerspruchsfreie Signale an beiden Eingängen nehmen immer den
gleichen Signalzustand (hoch oder niedrig) an. Wenn 1 Öffnungskontakt/1 Schließkontakt ausgewählt wird, prüft er den richtigen
Zustand jedes Eingangs.
Bei elektromechanischen Sensoren (z. B. Not-Aus-Tastern oder Türschaltern) schalten die 2 Sensorschalter niemals gleichzeitig
(Diskrepanz). Eine langfristige Diskrepanz weist auf eine Störung in der Verdrahtung eines sicheren Eingangs hin, z. B. einen
Drahtbruch. Ein einstellbarer Filter in der Sicherheitsoption verhindert Störungen, die durch kurzzeitige Diskrepanz verursacht werden.
Innerhalb der Filtertoleranzzeit (Parameter 42-22 Diskrepanzzeit) unterdrückt die Sicherheitsoption die Diskrepanzüberwachung der
sicheren Eingänge.
Input signal
DI1/DI2
D1 x A
D1 x B
Discrepancy time
Safety function
Active
Inactive

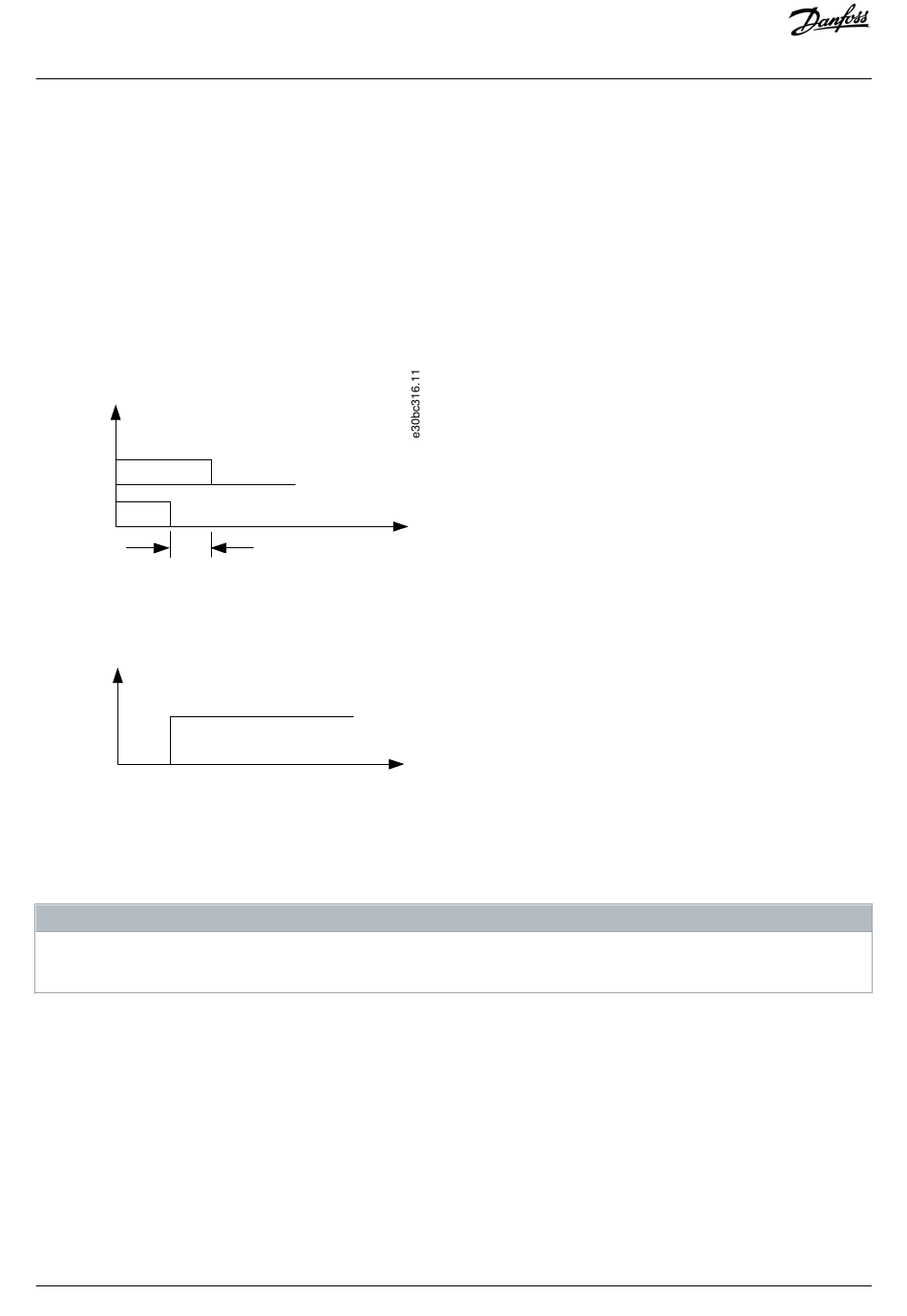

Abbildung 16: Diskrepanzzeit
Parametrieren Sie die Diskrepanzzeit der Schaltelemente, die mit den Digitaleingängen verbunden sind. Die Werkseinstellung ist 10
ms.
Die Diskrepanzzeit verlängert nicht die Antwortzeit der Sicherheitsoption. Die Sicherheitsoption aktiviert ihre Sicherheits-
Subfunktion, sobald eines der 2 Digitaleingangssignale von ein auf aus wechselt.
3.6.7 Stabile Signalzeit von Sicherheitsausgängen
Die Sicherheitsoption reagiert normalerweise auf Signaländerungen an ihren sicheren Digitaleingängen 1 oder 2 sofort. Diese Reaktion
ist in den folgenden Fällen nicht erforderlich:
