Sichere Festdrehzahl JOG mit SLS
f
3
A
6
1
A Tatsächliche Frequenz
1 SLS ist aktiviert
3 Parameter 42-50 Abschaltdrehzahl
5 Aktivierung der in Parameter 42-52 Fehlersichere Reaktion
eingestellten Ausfallfunktion
Abbildung 13: Sichere Festdrehzahl JOG
Zugang unter bestimmten reduzierten Risikobedingungen
Unter bestimmten reduzierten Risikobedingungen erlaubt sichere Festdrehzahl JOG Zugang zu Bereichen zur Fehlersuche,
Inbetriebnahme usw. Bei Maschinen, bei denen sichere Festdrehzahl JOG (Tipp- oder Rangierbetrieb) notwendig ist, ist dies auch vom
Sollwert der Nulldrehzahl aus möglich. Durch Aktivierung der SLS-Funktion kann der Motor mit sicherer Festdrehzahl JOG bewegt
werden. Dies ergibt eine Reihe von Zyklen mit sicher überwachten Bewegungen. Der Motor kann kontinuierlich gestartet und
gestoppt werden, auch von Nulldrehzahl.

3.5.5.2 SLS mit Rampe

Wenn diese Sicherheits-Subfunktion nicht benötigt wird, konfigurieren Sie die Sicherheitsoption auf „Sicher begrenzte
Geschwindigkeit" (SLS). Wenn die Digitaleingänge 1 oder 2 als SLS ausgewählt werden, ist der Eingang AUS, die
Istwertgeschwindigkeit wird überwacht und mit einer konfigurierbaren sicheren Drehzahlgrenze verglichen.
Wählen Sie Parameter 42-53 Startrampe aus, um eine SLS-Überwachungsrampe zu konfigurieren. Das Rampen beginnt, wenn SLS-
Überwachung vom ausgewählten Eingang bei SLS-Übergang von EIN auf AUS angefordert wird. Die Sicherheitsoption beginnt die
Überwachung auf sicher begrenzte Geschwindigkeit nach Ablauf der Rampe-ab-Zeit. Wenn die Systemgeschwindigkeit die sicher
begrenzte Geschwindigkeit während der Überwachung „Sicher begrenzte Geschwindigkeit" überschreitet oder gleich dieser ist, tritt
ein Fehler „Sicher begrenzte Geschwindigkeit" auf. Die Sicherheitsoption initiiert anschließend den konfigurierten Typ „Sicherer
Stopp" in Parameter 42-52 Fehlersichere Reaktion.
Die Rampe beginnt beim Absolutwert der Istdrehzahl. Falls die Istdrehzahl bereits unter dem Grenzwert für die sicher begrenzte
Geschwindigkeit ist, wird die Grenze sofort ohne Rampe wirksam. Wenn die Funktion „Sicher begrenzte Geschwindigkeit" deaktiviert
ist, wird eine Rampe auf der Drehzahlgrenzen zurück zu den in Parametergruppe 3-1* Sollwerteinstellung Werten durchgeführt. Die
Istgeschwindigkeit kehrt dann zu dem Sollwert zurück, falls sie durch diese Funktion beschränkt wurde.
30 | Danfoss A/S © 2019.01
5 4
B
2
t

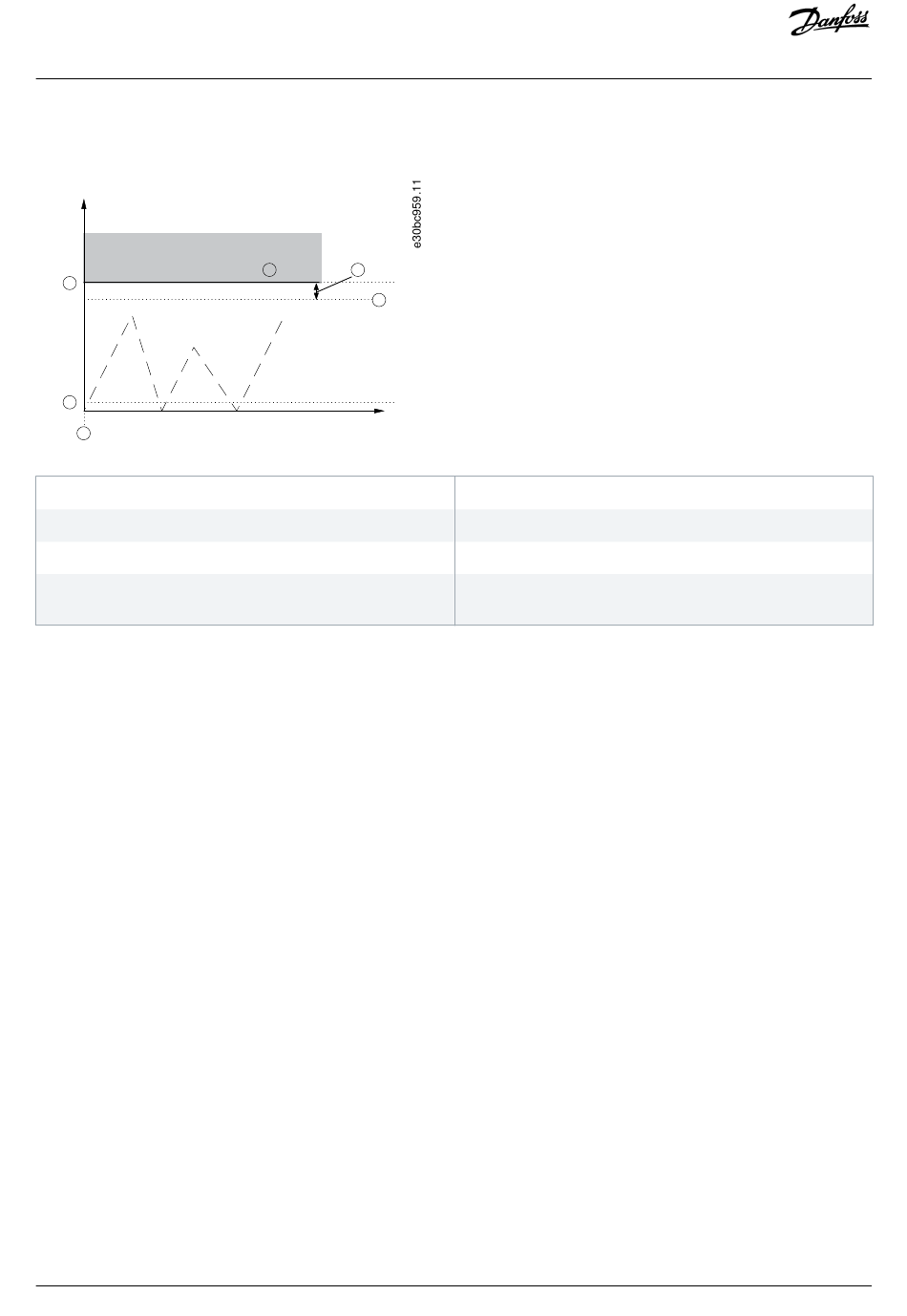

Funktions- und Systemübersicht
B SLS-Grenze
2 Parameter 42-51 Drehzahlgrenze
4 Delta-Drehzahlgrenze
6 Fester Wert von 120 U/min in Parameter 42-19 Zero Speed
Limit
