Installationshandbuch | VLT® Safety Option MCB 150/151
Vorgehensweise
1. Trennen Sie die Stromversorgung zum Frequenzumrichter.
2. Entfernen Sie das LCP, die Klemmenabdeckung und die LCP-Frontabdeckung vom Frequenzumrichter.
3. Schieben Sie die Sicherheitsoption in Steckplatz B ein.
4. Entfernen Sie die Drahtbrücke zwischen den Steuerklemmen 31 und 12 oder 13.
Ein Durchschneiden oder Brechen der Drahtbrücke reicht zur Vermeidung von Kurzschlüssen nicht aus.

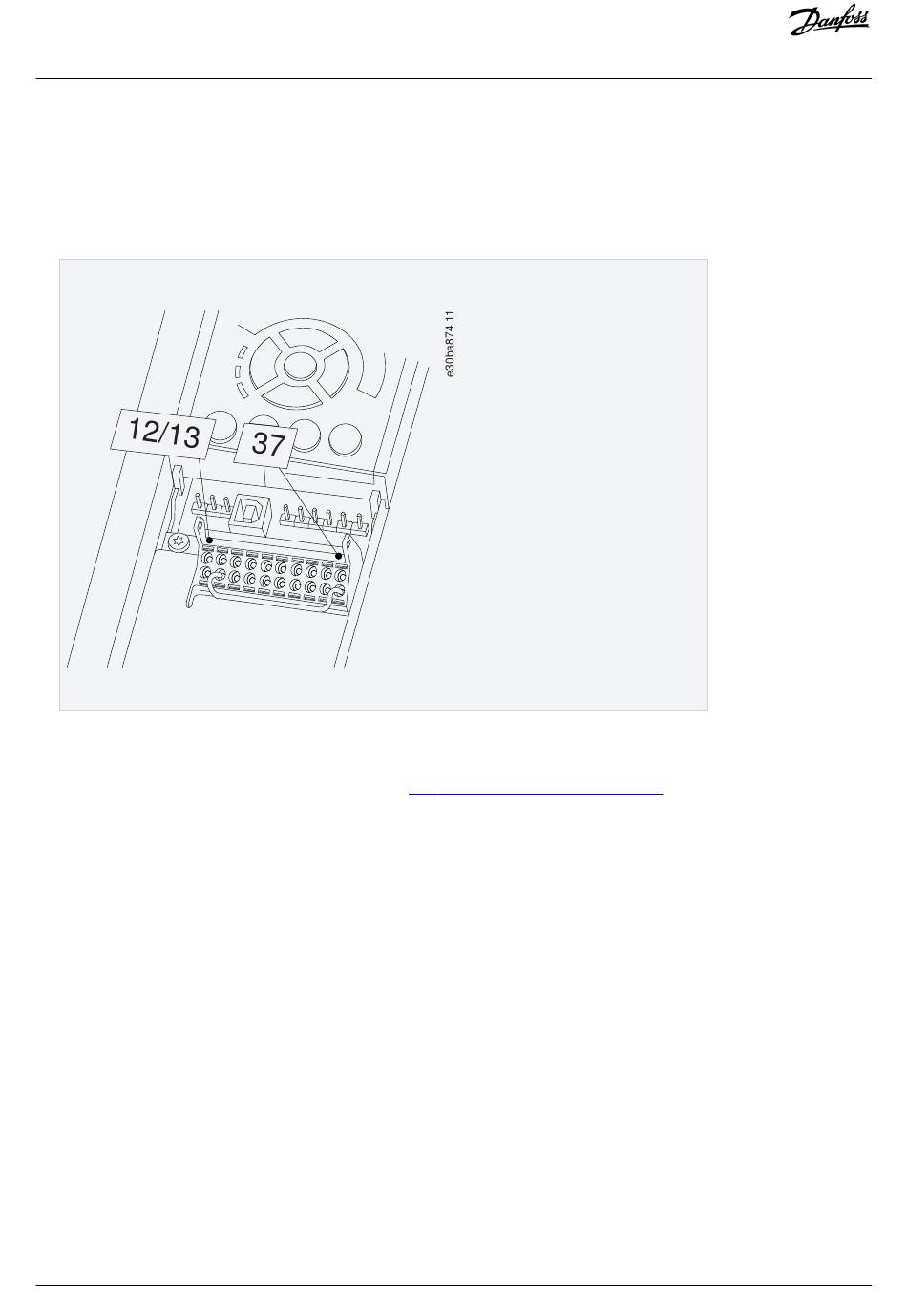

Abbildung 19: Drahtbrücke zwischen den Klemmen 12/13 und 37
5. Verbinden Sie den sicheren Ausgang S37 an der Sicherheitsoption mit Klemme 37 auf der Steuerkarte (maximale Länge dieses
Drahts ist 100 mm (3,9 in)).
6. Verbinden Sie die Steuerleitungen mit der Sicherheitsoption und entlasten Sie das Kabel über die mitgelieferten Kabelbänder.
Befolgen Sie die allgemeinen Verdrahtungsrichtlinien in
