3 Funktions- und Systemübersicht
3.1 Systemüberblick
SPS
Feldbusschnittstelle
MCB 150/151
Sicherheitsoption
Passive Aktive
Sensoren Sensoren
STOPP
T R

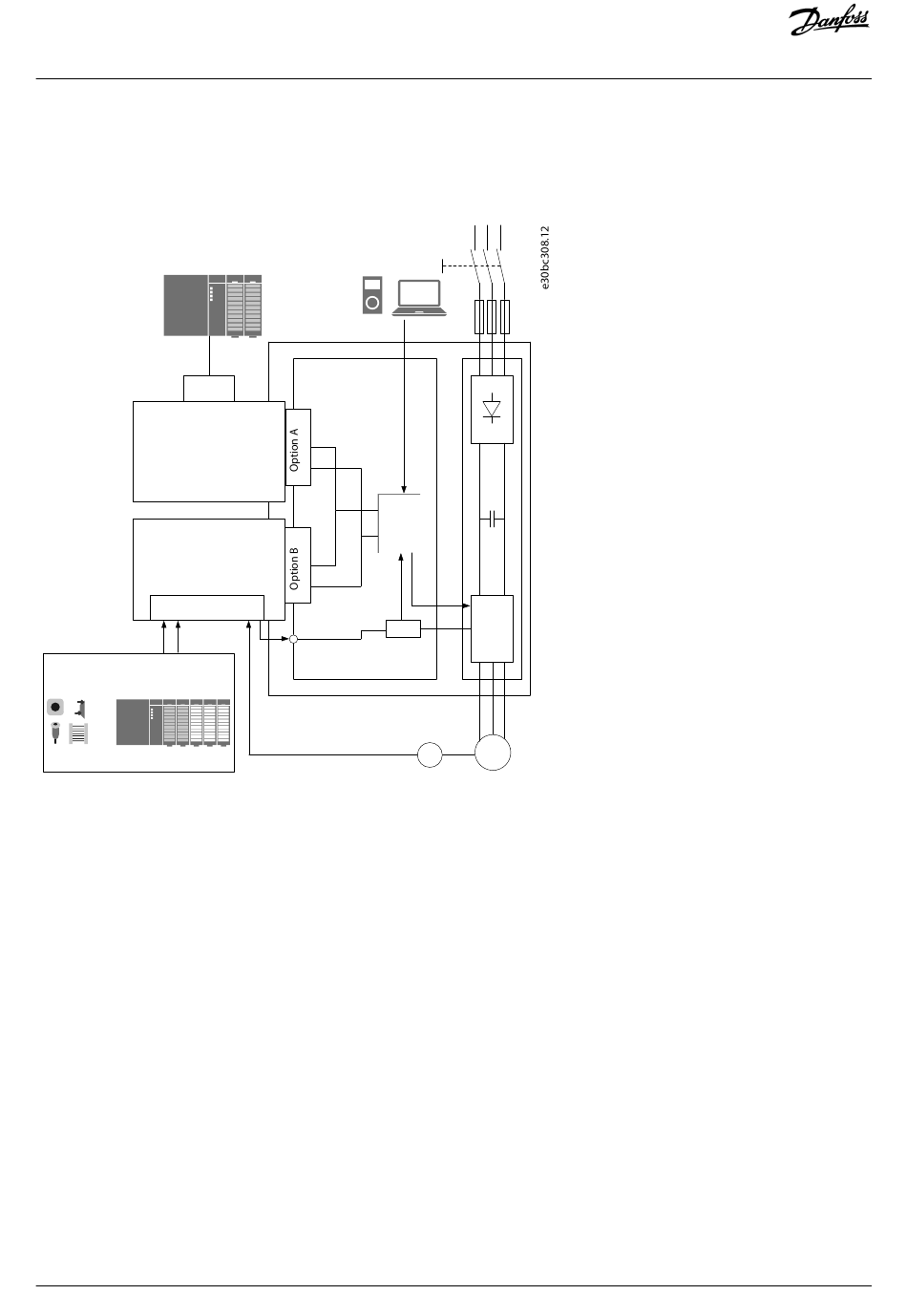

Abbildung 2: Frequenzumrichter mit Sicherheitsoption und Feldbus-Option
Die Sicherheitsoption führt Sicherheits-Subfunktionen nach EN IEC 61800-5-2 durch. Sie überwacht sichere Bewegungsabläufe an
Frequenzumrichtern, die sicher zum Stillstand gebracht und im Falle eines Fehlers abgeschaltet werden.
Die Sicherheitsoption:
• Aktiviert Sicherheits-Subfunktionen.
• Überwacht sichere Bewegungsabläufe.
• Meldet den Status der Sicherheits-Subfunktionen über optional angeschlossenen Feldbus an das sicherheitsbezogene
Steuerungssystem.
• Aktiviert die gewählte Fehlerreaktion „Safe Torque Off" oder „Sicherer Stopp 1" im Falle eines Fehlers.
Es gibt 2 Varianten der Sicherheitsoption:
• Mit HTL-Drehgeberschnittstelle (MCB 151).
• Mit TTL-Drehgeberschnittstelle (MCB 150).
Die Sicherheitsoption ist als Standardoption für den VLT AutomationDrive FC 302 konstruiert und wird nach der Installation
automatisch erkannt.
