GEFAHR
Äußere Kräfte, die auf den Motor wirken (vertikale Achse), und ungewollte Bewegung, zum Beispiel durch Schwerkraft, können
eine Gefahr darstellen, die zum Tod und zu schweren Verletzungen führen kann!
Ergreifen Sie Maßnahmen für den Absturzschutz, bevor Sie den Motor betreiben.
-
Safe Torque Off (STO) kann angewendet werden, wenn ein Entfernen der Stromversorgung notwendig ist, um unerwarteten Anlauf zu
verhindern. Die Funktion schaltet die Steuerspannung in der Ausgangsstufe des Frequenzumrichters ab. Damit verhindert sie, dass der
Frequenzumrichter die Spannung, die der Motor zum Drehen benötigt, erzeugt (siehe
Wartungsarbeiten an nicht elektrischen Teilen der Maschinen, ohne die Stromversorgung zum Frequenzumrichter auszuschalten.
f
A
1
A Tatsächliche Frequenz
2 Motorstillstand

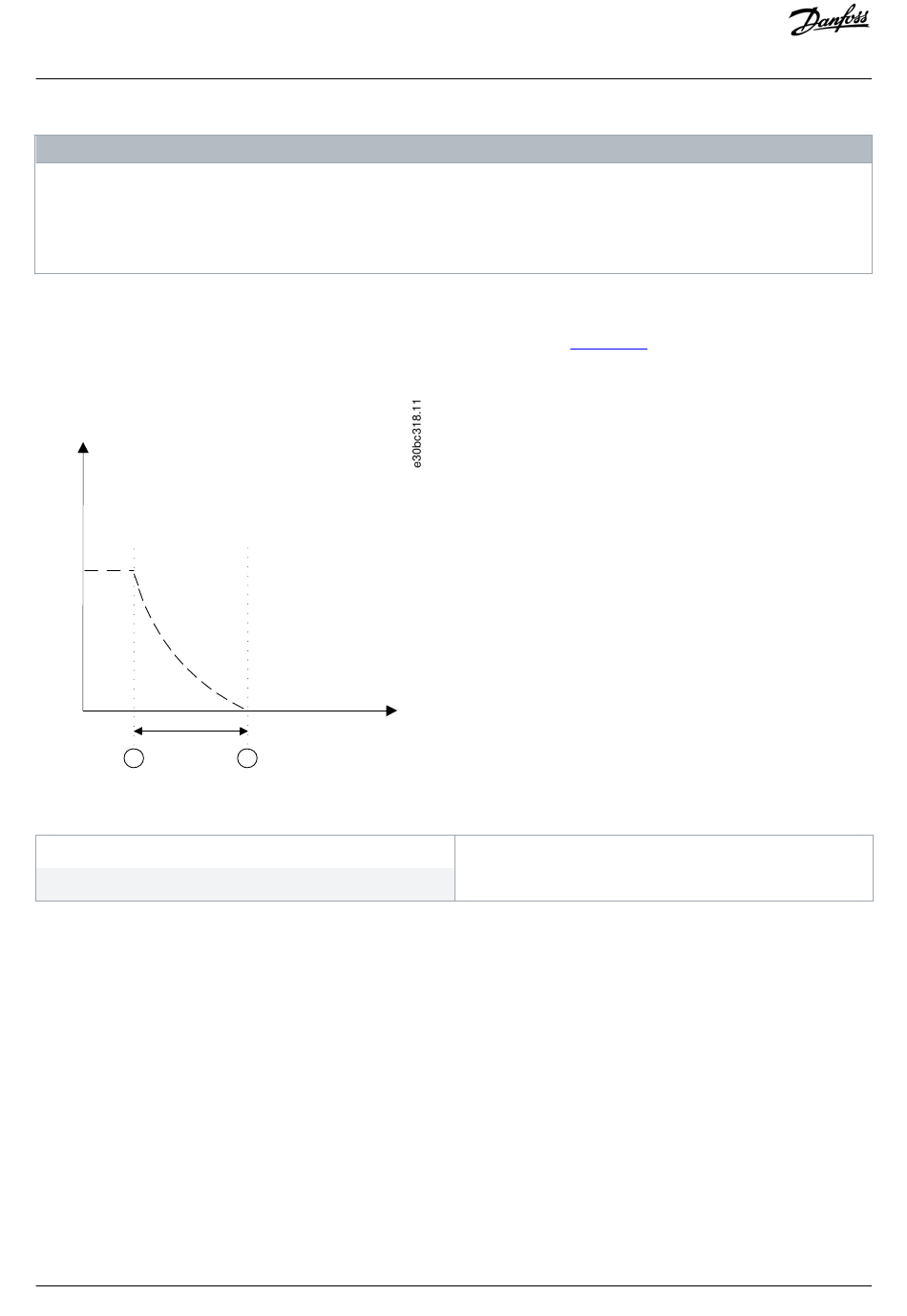

Abbildung 7: Safe Torque Off

3.5.4 Sicherer Stopp 1 - SS1

Die Sicherheits-Subfunktion „Sicherer Stopp 1" überwacht die kontrollierte Verzögerung auf Nulldrehzahl und aktiviert die Funktion
„Safe Torque Off" nach Erkennung eines Stopps. Sicherer Stopp 1 kann als SS1 Verzögerung oder als SS1 Rampe konfiguriert werden.
Funktionsmerkmale der Sicherheits-Subfunktion
• Die Sicherheits-Subfunktion „Sicherer Stopp 1" entspricht einem Stopp der Kategorie 1 (kontrollierter Stopp) nach EN IEC 60204-1.
• Die Überwachung der Drehzahlverzögerung, wonach die Energiezufuhr zum Motor sicher unterbrochen wird.
• Der Motor wird drehmomentfrei und gefährliche Bewegungen werden abgeschaltet.
