Installationshandbuch | VLT® Safety Option MCB 150/151
1
1 2
3
2

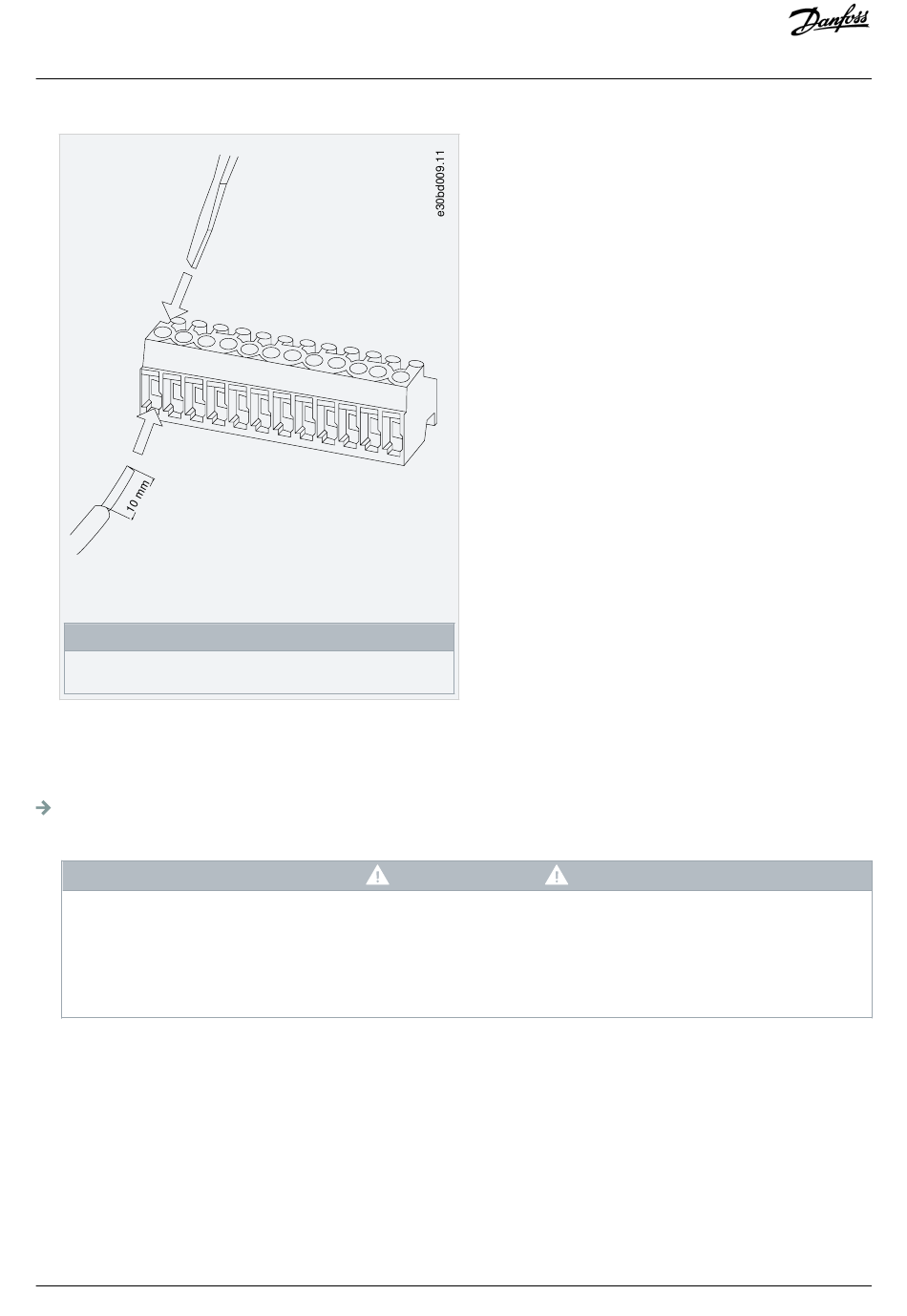

Abbildung 21: Anschluss der Steuerleitungen
Die Anschlüsse sind nicht ab Werk vorverdrahtet.
9. Bringen Sie das LCP oder die Blindabdeckung an der Frontabdeckung des LCP an.
Schließen Sie die Netzversorgung am Frequenzumrichter an.
Richten Sie die Ein-/Ausgangsfunktionen in den entsprechenden Parametern ein, wie im Kapitel Sicherheits-Plug-in in der VLT®
Motion Control Tool MCT 10-Bedienungsanleitung beschrieben.
Der Inbetriebnahmeprüfbericht wird nach Einlesen der Parameter in der Sicherheitsoption automatisch über das Sicherheits-Plug-
in in MCT 10 erzeugt.
ORDNUNGSGEMÄSSE ERDUNG
Qualifiziertes Personal, in diesem Fall der Bediener bzw. der Elektroinstallateur, ist für eine ordnungsgemäße Erdung und
die Einhaltung der jeweils gültigen nationalen und örtlichen Sicherheitsvorschriften verantwortlich. Erfolgt die Installation
der Verkabelung nicht durch qualifiziertes Personal, kann dies zum Tod oder zu schweren Verletzungen führen!
Nur qualifiziertes Personal darf die Verkabelung dieses Geräts installieren.
-

4.1.5 Allgemeine Verdrahtungsrichtlinien

Eingänge
Verwenden Sie entsprechende Verdrahtung, um Kurzschlüsse zwischen den Eingängen oder zu einer Versorgungsleitung
auszuschließen.
44 | Danfoss A/S © 2019.01
4
5
6
7
8
9
10
11 12
H I N W E I S
W A R N U N G
Installation
AQ279747441421de-000201 / 130R0292
