Installationshandbuch | VLT® Safety Option MCB 150/151
A
b
24 V DC
c
0 V
A Sicherheits-SPS
C GND

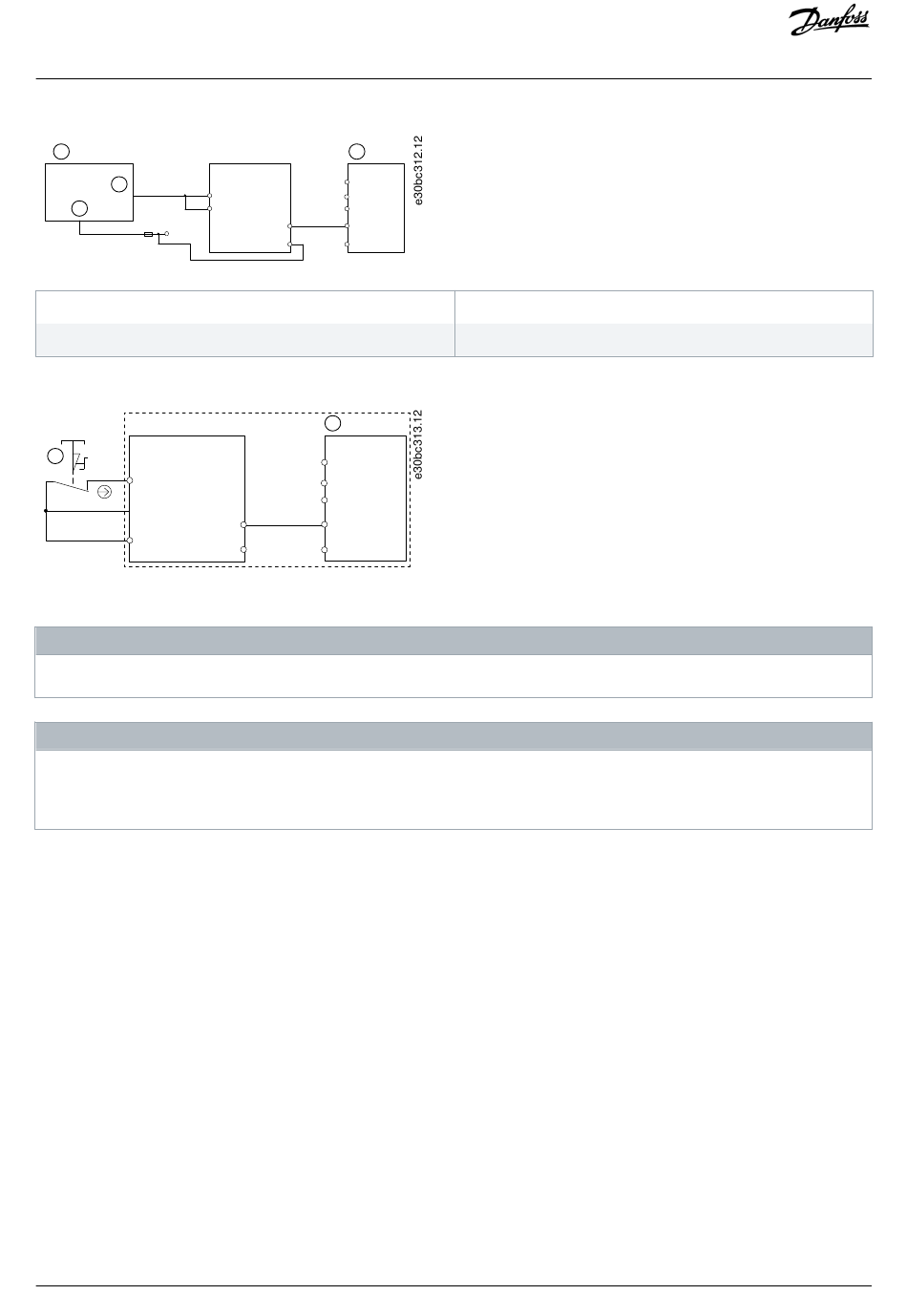

Abbildung 35: Anschluss eines Digitalausgangsmoduls, z. B. Sicherheits-SPS
MCB15x
A
10
1
3
Abbildung 36: Anschluss eines Sensors, z. B. 1-Kanal-Not-Aus-Taster oder Endschalter
Alle verwendeten Geräte müssen für die gewählte Kategorie/das gewählte PL oder SIL geeignet sein.
Die Verwendung eines 1-Kanal-Not-Aus-Tasters bietet keine Eingangsredundanz und keine Möglichkeit für die
Sicherheitsoption, auf Eingangskurzschlüsse zu überwachen. Ein-Kanal-Not-Aus-Taster, die mit einer Sicherheitsoption
verwendet werden, sind nur für Kategorie-2-Anwendungen nach EN ISO 13849-1 PL c oder SIL1 geeignet.
Wenn ein 1-Kanal-Not-Aus-Taster verwendet wird, müssen Vorkehrungen gegen Fehlermöglichkeiten getroffen werden, die zu einem
unsicheren Zustand führen können. Ein Beispiel für einen unsicheren Zustand könnte der Ausfall des Kontakts in einen
Kurzschlusszustand sein. Es sollte ein Schalter mit Zwangsöffnung verwendet werden, um das Risiko zu verringern, dass der Schalter
sich nicht öffnet. Ein Kurzschlussfehler verursacht einen Schaltfunktionsverlust. Dieser Fehler kann durch einen Kurzschluss zwischen
den Schalterkontakten, einen Kurzschluss zwischen den mit dem Schalter und der Sicherheitsoption verbundenen Leitungen oder
einen Kurzschluss an einer sekundären Energiequelle auftreten. Um diese Risiken zu verringern, trennen Sie die Leitungen physisch
voneinander und von anderen Energiequellen (z. B. in separaten Kabelkanälen). Gemäß der Definition der Europäischen Norm EN ISO
13849-1 könnte ein 1-Kanal-Not-Aus bei Anwendungen eingesetzt werden, bei denen PL c oder weniger (b oder a) über eine
Risikobeurteilung ermittelt wurde.
Danfoss A/S © 2019.01
D
MCB15x
12
1
3
12 37
11 20
B
12
12 37
11
20
B Sicherheitsausgang
D Frequenzumrichter
H I N W E I S
H I N W E I S
Installation
AQ279747441421de-000201 / 130R0292| 53
