A Tatsächliche Frequenz
2 Aktivierung von STO
4 Parameter 42-43 Delta T
6 Parameter 42-49 S-Form Ende bei Verzög. Ende

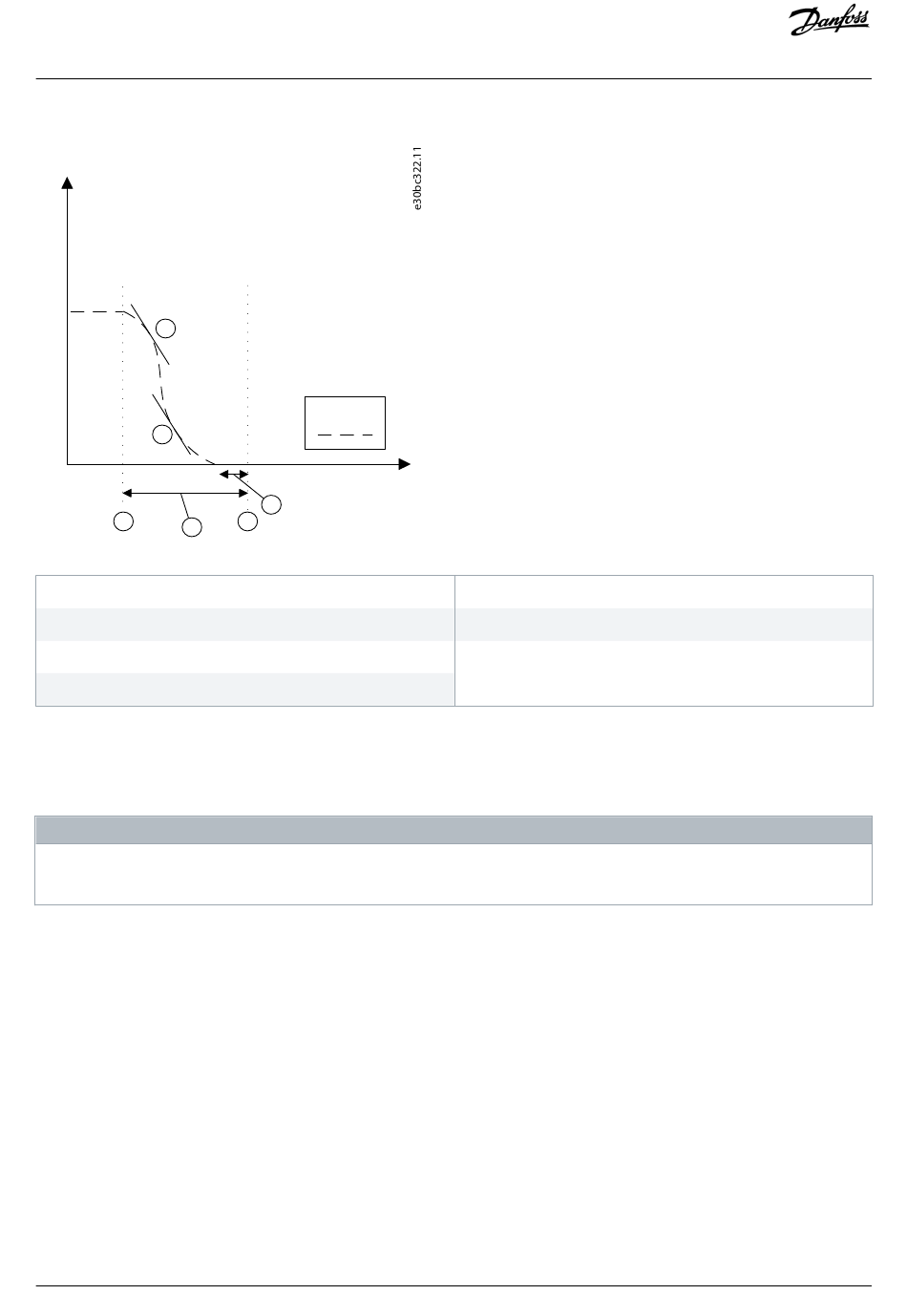

Abbildung 9: SS1 Verzögerung mit S-Rampen-Stopp-Profil
3.5.4.3 SS1 Rampe
Die Funktion SS1 Rampe kann nur verwendet werden, wenn ein Drehgeber oder eine VLT® Sensorless Safety MCB 159-Option
mit der Sicherheitsoption verbunden ist.
Diese Art von sicherem Stopp ermöglicht sofortigen Zugang zum Gefahrenbereich, nachdem Stoppen der Bewegung erkannt worden
ist, statt zu warten, bis eine bestimmte Zeit vergangen ist.
Die Sicherheitsoption überwacht die folgenden Funktionen
• Bremsrampe:
- Im Sicherheits-Plug-in der MCT 10 Konfigurationssoftware wird die Bremsrampe festgelegt und Überwachung aktiviert. Die
Bremsdauer hängt von der Drehzahl des Motors zu Beginn der Bremsung ab. Die Bremsrampe kann über einen maximalen
Drehzahlfehler überwacht werden, der in der MCT 10 Konfigurationssoftware in Parameter 42-45 Delta V festgelegt wird.
• Bremsrampe bei Normalbetrieb:
- Der Frequenzumrichter startet mit der konfigurierten Bremsrampe, wenn die Sicherheits-Subfunktion Sicherer Stopp 1 aktiviert
worden ist. Sobald die Drehzahl an der Nulldrehzahlgrenze ist, wird STO aktiviert.
• Die Sicherheits-Subfunktion STO wird aktiviert, wenn der konfigurierte Grenzwert für den Positionsfehler überschritten ist.
