3.5.5.2.1 Konfigurieren des SLS-Betriebs
Vorgehensweise
1. Wenn eine sichere Drehzahlgrenze überwacht werden muss, stellen Sie einen der 2 sicheren Digitaleingänge 1 oder 2 auf [1] SLS-a
oder [2] SLS-b (in Parameter 42-20 Sicherheitsfunktion).
2. Wählen Sie den Eingangstyp in Parameter 42-21 Typ aus.
3. Wählen Sie Parameter 42-53 Startrampe aus, um „Sicher begrenzte Geschwindigkeit" mit überwachter Bremsrampe auszuführen.
Die Werkseinstellung ist [0] Nein bei Anwendungen ohne SLS-Rampensteuerung.
4. Stellen Sie die zulässige Zeit zum Erreichen der sicher begrenzten Geschwindigkeit in Parameter 42-54 Rampenzeit ab ein.
Wenn die Sicherheitsoption „Sicher begrenzte Geschwindigkeit" aktiv überwacht und die Motordrehzahl an oder unter der
konfigurierten sicheren Drehzahlgrenze ist, überwacht die Funktion die Drehzahl, bis die Funktion deaktiviert wird.
5. Stellen Sie den Wert in Parameter 42-50 Abschaltdrehzahl fest.
Beispiel:
f
B
A
6
5
1
2
3
A Tatsächliche Frequenz
1 SLS wird mit SS1 Rampe aktiviert
3 Rampe-ab-Zeit
5 Nulldrehzahlgrenze, Festwert von 120 U/min
7 Aktivierung der in Parameter 42-52 Fehlersichere Reaktion
eingestellten Ausfallfunktion

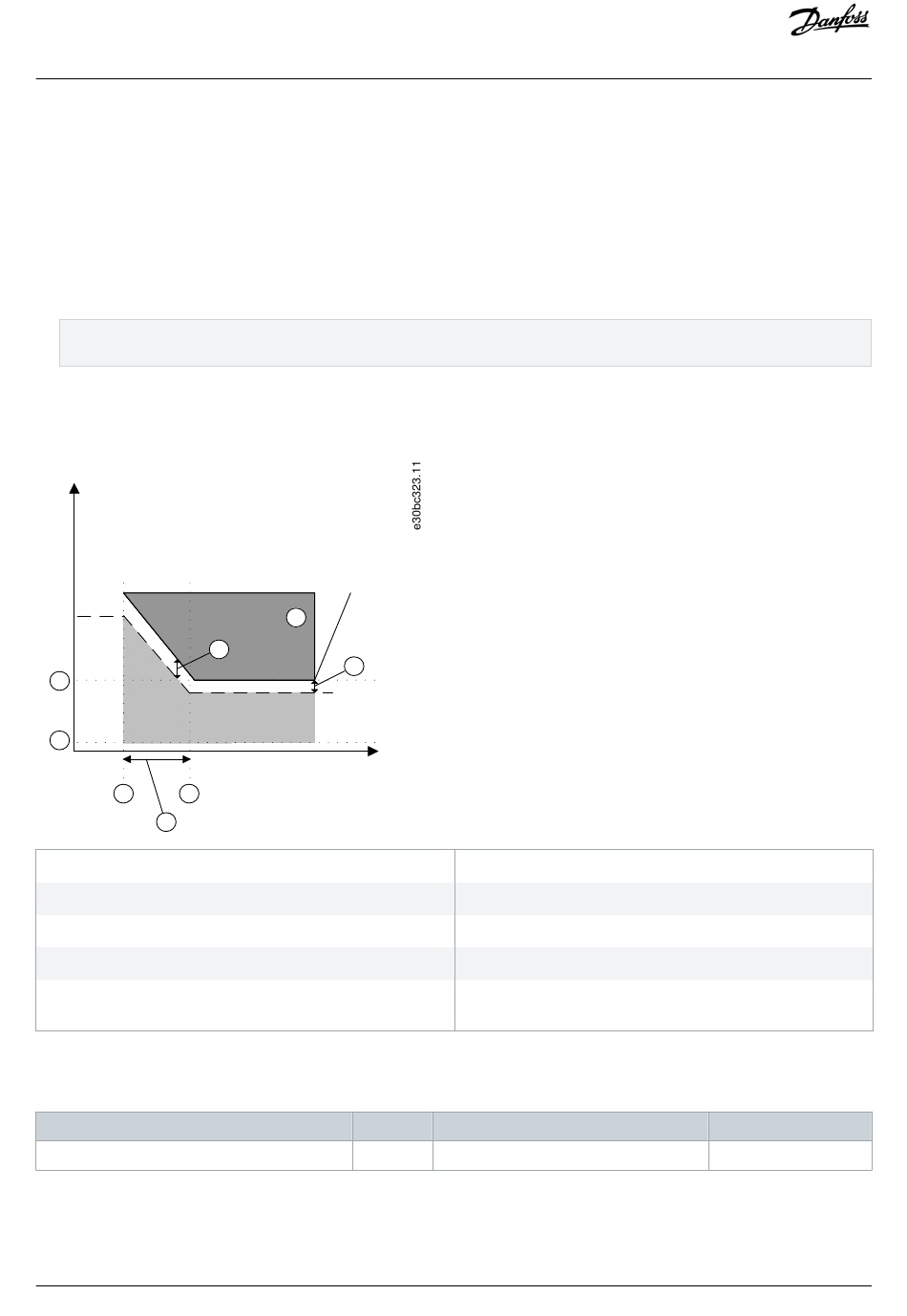

Abbildung 14:
SLS mit Rampe
Tabelle 7: Parameter für SLS mit Rampe
Parameter
Parameter 42-50 Abschaltdrehzahl
Danfoss A/S © 2019.01
7
4
4
t
Einheit
U/min
B SLS-Grenze
2 SLS-Drehzahlgrenze erreicht
4 Delta-Drehzahlgrenze
6 Abschaltdrehzahl
Bereich
120–10000 U/min
Funktions- und Systemübersicht
Werkseinstellung
270 U/min
