Installationshandbuch | VLT® Safety Option MCB 150/151
Wenn die Funktion Sicherer Stopp 1 aktiv ist, bringt der Frequenzumrichter den Motor auf Nulldrehzahl. Die Verzögerung wird
überwacht. Wenn die überwachte Verzögerung langsamer als erwartet ist oder bei Nulldrehzahl, wird STO ausgelöst.
Diese Sicherheits-Subfunktion entspricht einem kontrollierten Stopp des Frequenzumrichters nach EN IEC 60204-1, Stoppkategorie.
3.5.4.5 SS1 Rampenzeit
Definiert ein Drehzahlüberwachungsprofil mit Verzögerungszeit und tolerierbarer Drehzahl (Dreieck V).
Tabelle 5: Parameter für SS1 Rampenzeit
Parameter
Parameter 42-47 Digitalpoti Rampenzeit
Parameter 42-45 Delta V
Parameter 42-46 Zero Speed
f
A
6
6
5
1 3
A Tatsächliche Frequenz
1 Aktivierung der SS1 Rampenzeit
3 Parameter 42-47 Digitalpoti Rampenzeit
5 Parameter 42-46 Zero Speed
7 Aktivierung der Ausfallfunktion STO

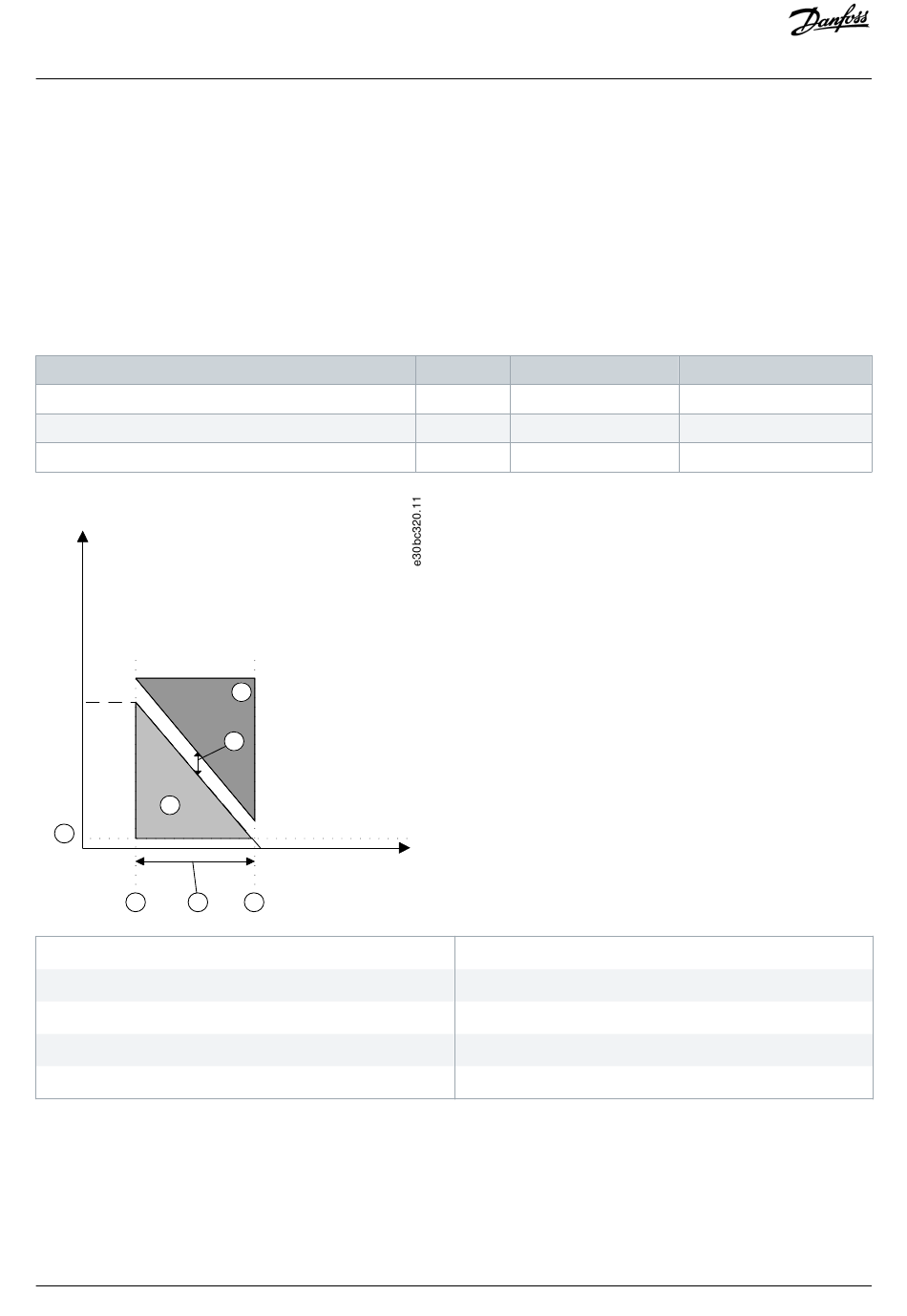

Abbildung 11: SS1 Rampenzeit
Danfoss A/S © 2019.01
7
4
B
2
Einheit Bereich
s 0,1–3600,0 s
U/min 1–10000 U/min
U/min 1–600 U/min
t
B SS1 Rampe
2 Aktivierung von STO
4 Parameter 42-45 Delta V
6 Sicherheits-Subfunktion überwacht
Funktions- und Systemübersicht
Werkseinstellung
1,0 s
120 U/min
10 U/min
AQ279747441421de-000201 / 130R0292| 27
