Installationshandbuch | VLT® Safety Option MCB 150/151
3.3 Gerätefunktionen
Die Sicherheitsoption hat folgende Merkmale:
• 2 zweipolige Digitaleingänge zur Aktivierung der Sicherheitsfunktionen nach EN IEC 61800-5-2:
- Safe Torque Off (STO).
- Sicherer Stopp 1 (SS1).
- Sicher begrenzte Geschwindigkeit (SLS).
• Überwachung der sicheren Drehzahl:
- Safe Maximum Speed (SMS) kann aktiviert werden (unabhängig von Digitaleingängen).
• Quittierfunktion:
- Der Digitaleingang 2 kann zum Zurücksetzen (Quittieren) der Sicherheitsoption nach einem Fehler oder nach der
Deaktivierung einer Sicherheits-Subfunktion verwendet werden.
• Statusanzeigen:
- Zustand Sicherheitseingang (LED 1 und LED 2).
- Zustand Sicherheitsausgang (LED 4).
- LED 3 ist eine Anzeige für SMS.
- Bei Fehler oder Warnung zeigen die LED einen Fehler durch ein Blinkmuster an, siehe
• Versorgungsspannung:
- Intern vom Frequenzumrichter versorgt.
- 24 V DC Ausgang für Sicherheitssensoren und Drehgeber verfügbar.

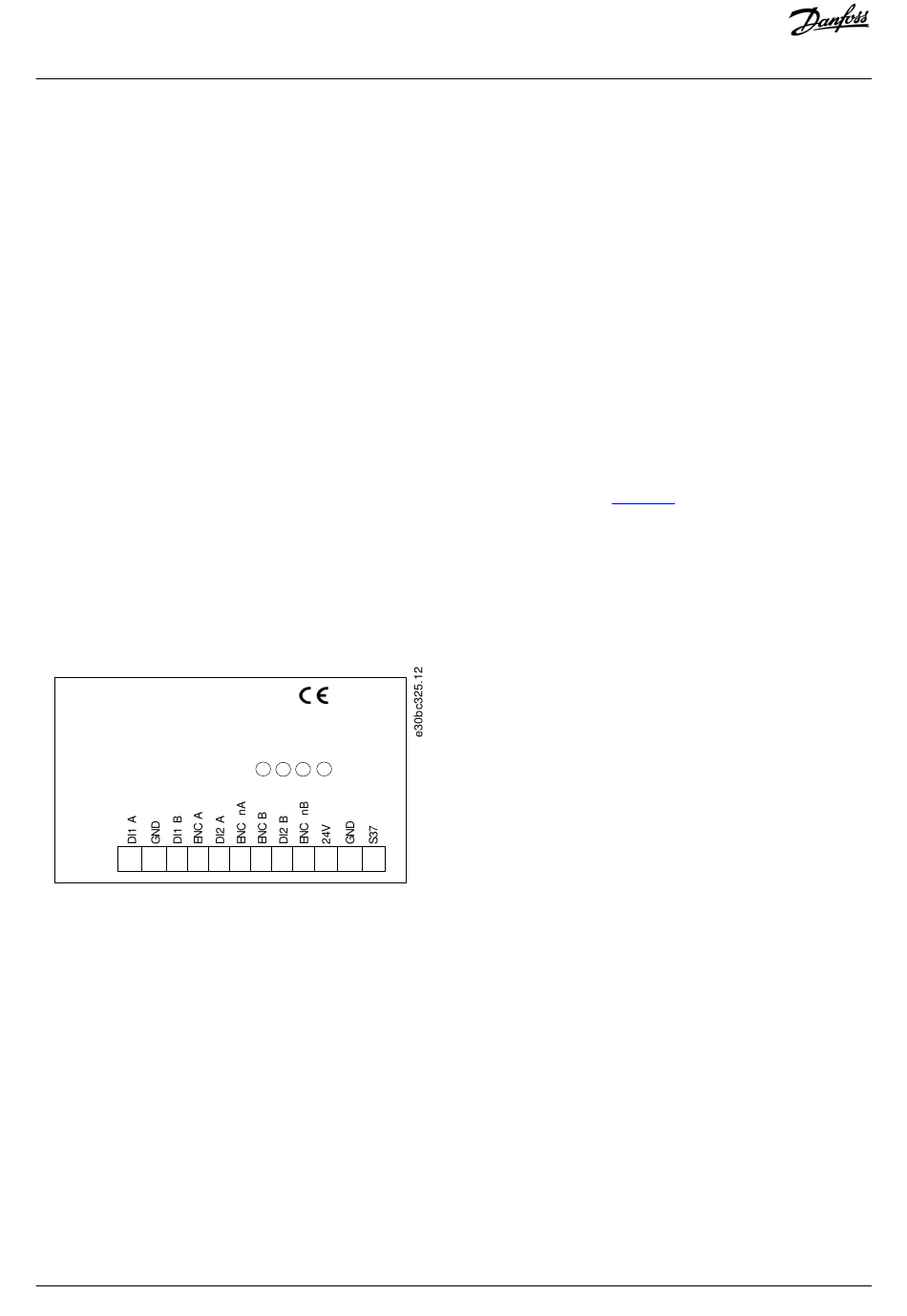

3.4 Vorderansicht

MCB 150
Safe Option
SW. ver. xx. xx
TT L Enc.interface
1 2 3 4
Y30/
Abbildung 5: VLT® Safety Option MCB 150
Danfoss A/S © 2019.01
Option B
130B3280
1 2 3 4
LED:
5 6 7 8 9 10 11 12
Funktions- und Systemübersicht
Tabelle 26.
AQ279747441421de-000201 / 130R0292| 19
