• Controleer of het zaagblad en de zaagbladflenzen helemaal
schoon zijn.
• De binnenste zaagbladflens dient op zijn plaats te blijven
(uitgezonderd modellen bestemd voor Noord-Amerika
geleverd met de silver dual-sided binnenste flens). Na
verwijdering van de flens voor reiniging dient u de flens
terug te plaatsen in zijn oorspronkelijke oriëntatie.

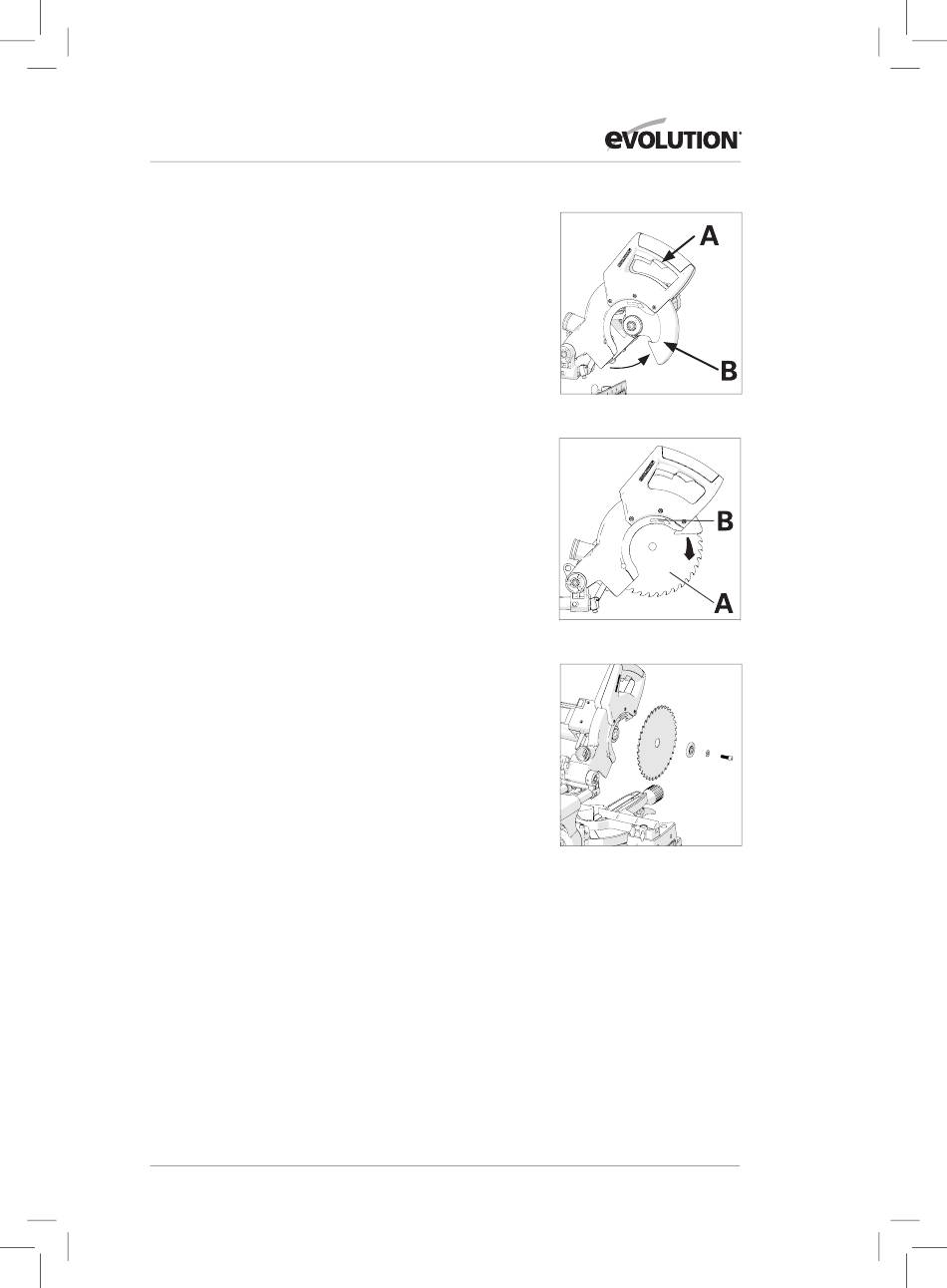

Om het zaagblad te kunnen plaatsen drukt u op de trekker voor
vrijgave van de onderste zaagbladkap (A), draait u de onderste
zaagbladkap (B) omhoog in de bovenste zaagbladkap en houd
u de onderste zaagbladkap in die positie. (Fig. 18)
Plaats het nieuwe zaagblad op de binnenste flens, controleer of
het zaagblad goed tegen de schouder van de flens rust en laat
de onderste zaagbladkap naar diens uitgangspositie terugkeren.
Controleer of de pijl met de draairichting op het zaagblad (A)
overeenkomt met de draairichting afgebeeld op de bovenste
zaagbladkap (B). (Fig. 19)
Let op: De tanden van het zaagblad dienen altijd aan de voorkant van
de zaag omlaag te wijzen.
Monteer de buitenste flens (1) (platte zijde naar machine),
ring (2) en de opspanschroef (3). (Fig. 20)
Houd de vergrendelknop van de opspankop op de motorbehuizing
ingedrukt terwijl u de opspanschroef vastdraait met de inbussleutel
tot de knop volledig in de as aangrijpt en de as blokkeert. (Fig. 16)
Draai de opspanschroef goed maar niet overmatig vast. Zorg dat
u voor gebruik van de machine de inbussleutel verwijdert en
de vergrendelknop van de opspankop loslaat. Controleer of de
zaagbladkap correct functioneert voordat u de machine gebruikt.
ACHTERSTE STEUNPOOT GEBRUIKEN
Direct onder het kantelmechanisme van de kantelkop bevindt
zich een steunpoot die voor extra stabiliteit zorgt tijdens het
gebruik van de machine.
Trek de steunpoot volledig uit de machinevoet voordat u de
laatste veiligheidscontroles uitvoert.
Zie 'Laatste veiligheidscontroles' op pagina 89.
Fig. 18
Fig. 19
Fig. 20
