DISTANZIATORE
MANOPOLA
DI BLOCCO
DELL'INCLINAZIONE,
CORTA
MANOPOLA
DI BLOCCO
DELL'INCLINAZIONE,
LUNGA
Fig. 2a
Fig. 2b
FIG. 2C MOLLA ANTIVIBRAZIONE
Fig. 2c

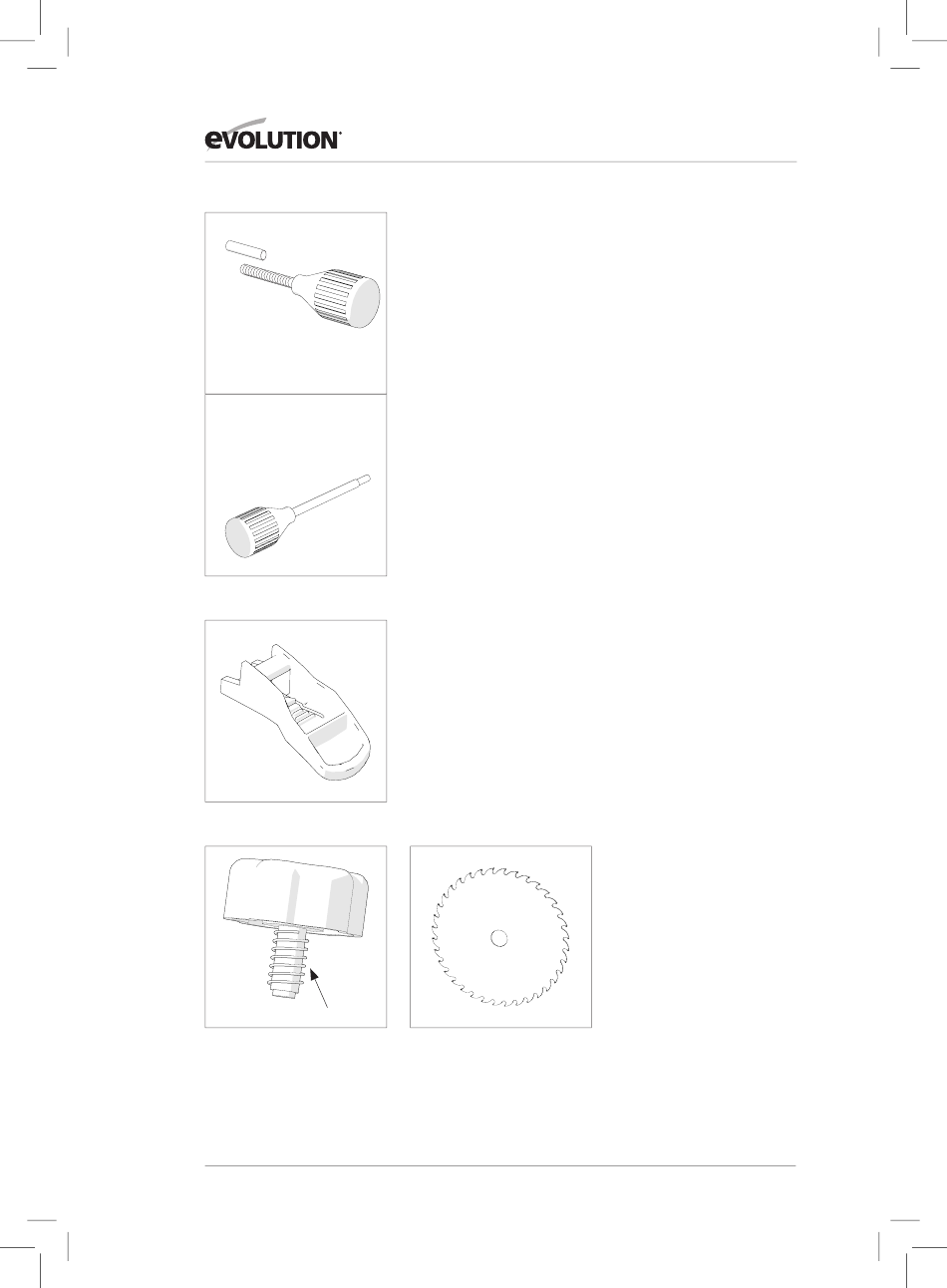

Sarà necessario montare anche:
• La manopola di blocco dell'inclinazione (Fig. 2a).
• La leva di blocco per arresto positivo (Fig. 2b).
• La vite di blocco dei cursori e la molla antivibrazioni (Fig. 2c).
• La lama (Fig. 2d).
Nota: Sarà fornito uno dei due tipi di manopola di blocco
dell'inclinazione, in base all'apparecchio acquistato. Il
distanziatore è necessario solo per la manopola corta.
(Fig. 2a) Inserire il distanziatore sulla filettatura della
manopola di blocco prima dell'installazione. (solo per
apparecchi con manopola di blocco corta).
AVVERTENZA: La lama è l'ultima parte da montare. Dovrà
essere montata solamente dopo il completamento del processo
di montaggio e dopo che la sega avrà passato i controlli di
sicurezza del montaggio.
Rivedere la check list di sicurezza a pagina 70.
Fig. 2d
