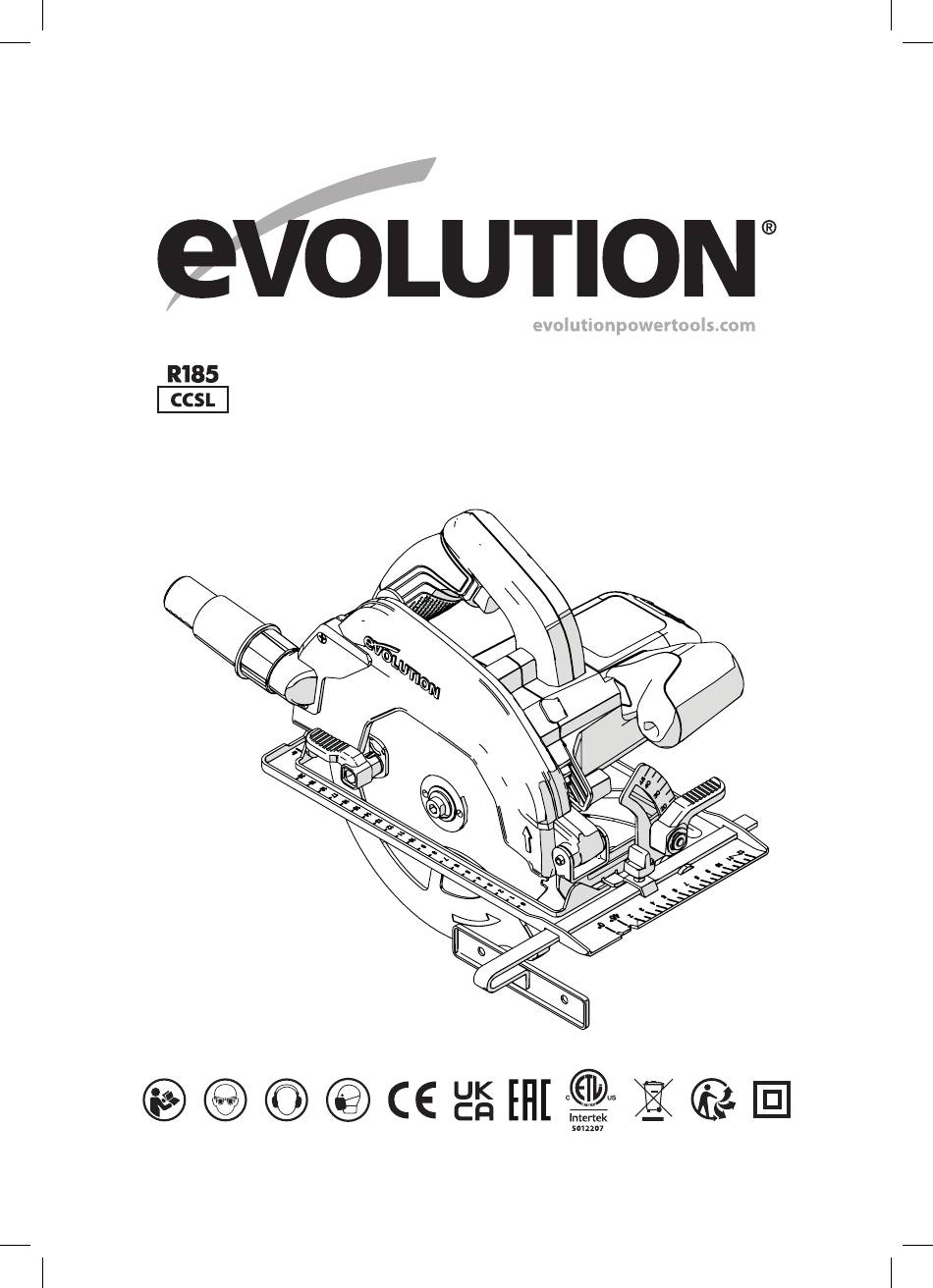

- Seite 1 Original Instructions Original-Anleitung Instrucciones originales Instructions Originales Oryginalna instrukcja Instrucțiuni Iniţiale GB2438285 Original written in UK English Date Published:19/01/2018...
- Seite 22 Elektrowerkzeugs unsicher fühlen, kontaktieren Sie zu Ihrer eigenen Sicherheit unsere technische Helpline, deren Nummer auf der Website von Evolution Power Tools zu finden ist. Wir bieten weltweit eine Vielzahl von Helplines an, technische Hilfe ist jedoch auch über Ihren Einzelhändler verfügbar.
-
Seite 23: Technische Daten
www.evolutionpowertools.com TECHNISCHE DATEN CCSL TECHNISCHE DATEN DER MASCHINE Motor EU (220-240V ~ 50 Hz) 1200 W Motor GB (110V ~ 50 Hz) 1200 W Max. Speed (min /rpm) 3700 Gewicht 4,2 kg Durchmesser Entstaubungsanschluss Ø 30 mm Max. Schnittwinkel des Sägeblatts (Grad) °... - Seite 24 www.evolutionpowertools.com VIBRATION Personen, die längere Zeit oder regelmäßig mit diesem Gerät arbeiten, sollten den Hinweis: Die Ermittlung des (1.5) Zustand ihrer Hände und Finger aufmerksam Vibrationspegels geschah unter Standard- beobachten. Falls die vorgenannten bedingungen in Übereinstimmung mit: EN Symptome auftreten, sollte unverzüglich 62841-1: 2015, EN 62841-2-5: 2014 ärztlicher Rat eingeholt werden.
-
Seite 25: (1.10) Nicht Zulässiger Gebrauch Des Elektrowerkzeugs
WARNUNG: Verwenden Sie die Maschine nicht, wenn Warnhinweise und/oder WARNUNG: Dieses Produkt ist eine von Hinweisschilder fehlen oder beschädigt sind. Für Ersatz wenden Sie sich an Evolution Hand betriebene Kreissäge und wurde für den Power Tools. Einsatz mit speziellen Evolution-Sägeblättern entwickelt. -
Seite 26: (1.12) Elektrische Sicherheit
www.evolutionpowertools.com ELEKTRISCHE SICHERHEIT (1.12) Begriff „Elektrowerkzeug“ bezieht sich auf Diese Maschine ist ausgestattet mit den auf netzbetriebene Elektrowerkzeuge (mit dem Zielmarkt jeweils verwendeten Stecker Netzleitung) oder auf akkubetriebene und Anschlusskabel. Bei Beschädigung des Elektrowerkzeuge (ohne Netzleitung). Anschlusskabels ist dieses durch ein vom Hersteller oder dessen Händler zur Verfügung 1) Arbeitsplatzsicherheit (2.2) - Seite 27 www.evolutionpowertools.com e) Wenn Sie mit einem Elektrowerkzeug Dadurch können Sie das Elektrowerkzeug in im Freien arbeiten, verwenden Sie nur unerwarteten Situationen besser kontrollieren. Verlängerungsleitungen, die auch für den f) Tragen Sie geeignete Kleidung. Tragen Außenbereich geeignet sind. Sie keine weite Kleidung oder Schmuck. Die Anwendung einer für den Außenbereich Halten Sie Haare und Kleidung fern von geeigneten Verlängerungsleitung verringert...
-
Seite 28: Sicherheitsanweisungen Für Alle Sägen [Schnittverfahren]
www.evolutionpowertools.com e) Pflegen Sie Elektrowerkzeuge ) Passen Sie die Schnitttiefe an die Dicke des und Einsatzwerkzeug mit Sorgfalt. Werkstücks an. Es sollte weniger als eine volle Kontrollieren Sie, ob bewegliche Teile Zahnhöhe unter dem Werkstück sichtbar sein. einwandfrei funktionieren und nicht d) Halten Sie das zu sägende Werkstück klemmen, ob Teile gebrochen oder so niemals in der Hand oder über dem Bein... - Seite 29 www.evolutionpowertools.com e) Verwenden Sie keine stumpfen oder Wird das Sägeblatt im Sägeschnitt verdreht beschädigten Sägeblätter. Sägeblätter mit oder falsch ausgerichtet, können sich die Zähne der hinteren Sägeblattkante in der stumpfen oder falsch ausgerichteten Zähnen Holz-Oberfläche verhaken, wodurch sich verursachen durch einen zu engen Sägespalt das Sägeblatt aus dem Sägespalt heraus eine erhöhte Reibung, Klemmen des Sägeblattes bewegt und die Säge in Richtung der...
-
Seite 30: Zusätzliche Sicherheitsanweisungen Für Alle Kreissägen
www.evolutionpowertools.com d) Legen Sie die Säge nicht auf der WARNUNG: Sollten Teile fehlen, verwenden (3.4) Werkbank oder dem Boden ab, ohne dass Sie die Maschine nicht, bis die fehlenden Teile die untere Schutzhaube das Sägeblatt ersetzt wurden. Nichtbefolgen kann zu schweren körperlichen Verletzungen führen. -
Seite 31: (4.1) Erste Schritte - Auspacken
Wenn Sie sich zu einem Aspekt der Nutzung, Beschreibung CCSL Pflege oder Wartung eines Produkts nicht sicher sind, kontaktieren Sie die entsprechende Betriebsanleitung Website von Evolution oder die Hotline, wo Sie Multi-Material TCT-Sägeblatt die aktuellsten Informationen und zusätzliche Innensechskant-Schrauben- Tipps erhalten. dreher (Sägeblattauswechsel) -
Seite 32: Maschinenübersicht
www.evolutionpowertools.com MASCHINENÜBERSICHT AUSWURFÖFFNUNG FÜR SPERRHEBEL TIEFENANPASSUNG SCHNITTMATERIAL (FREIGABE) 10. TIEFENSKALA DAUMEN-HEBEL 11. HINTERER HANDGRIFF MEHRZWECKSÄGEBLATT MIT SICHERHEITS-AN/AUS- AUTOMATISCHER UNTERER AUSLÖSESCHALTER SÄGEBLATTSCHUTZ MIT MANUELLER 12. OBERER SÄGEBLATTSCHUTZ STEUERUNGSFUNKTION 13. FEINGESTANZTE GRUNDPLATTE PARALLELE KANTENFÜHRUNG 14. DAUMEN-HEBEL ERGONOMISCHER VORDERER GRIFF 15. SCHRÄGSCHNITT-FUNKTION KOHLEBÜRSTEN 16. -
Seite 33: Erste Schritte - Vorbereitung
(10.1) Abb. 1 WARNUNG: Verwenden Sie nur originale Sägeblätter von Evolution (oder von Evolution Power Tools anerkannte), die für den Einsatz in diesen Maschinen konzipiert wurden. Stellen Sie sicher, dass die maximale Drehzahl des Sägeblattes mit der Maschine kompatibel ist. Diese Arbeiten dürfen lediglich bei getrennter Hauptstromversorgung durchgeführt werden. -
Seite 34: Parallele Kantenführung
www.evolutionpowertools.com Hinweis: Der innere Sägeblatt-Flansch kann, falls gewünscht, an Ort und Stelle belassen werden; er sollte jedoch überprüft und gründlich gereinigt werden. Falls er aus der Maschine entfernt wird, muss er mit derselben Ausrichtung wie zuvor wieder eingesetzt werden. • Reinigen Sie das Sägeblatt gründlich im Bereich der Bohrungen (beide Oberflächen), wo die Blattflansche das Sägeblatt berühren und festklemmen. -
Seite 35: Einstellen Der Schnitttiefe
EINSTELLEN DES SCHNITTWINKELS (SCHRÄGE) Abb. 11 (13) Die Kreissägen der R185CCS-Serie von Evolution verfügen über die Möglichkeit, das Sägeblatt um bis zu 45° nach links zu kippen. Daher sind Schrägschnitte möglich. Hinweis: Das Sägeblatt befindet sich in vertikaler Position, wenn der Winkelmesser auf 0°... -
Seite 36: Bedienungshinweise
Evolution Power Tools die folgende allgemeine Empfehlung für einen sicheren Betriebsablauf und sichere Betriebspraktiken zur Berücksichtigung durch den Betreiber. Die Hinweise können aber nur unvollständig sein, da Evolution keinen Einfluss auf die Art der Werkstatt oder Arbeitsumgebung hat, in denen die Maschinen benutzt werden. -
Seite 37: Hinweise Zum Schneiden
www.evolutionpowertools.com Hinweis: Alle Maschinen der CCS-Serie sind mit einem Gebläse zur Entfernung von Schmutz entlang der Schnittlinie ausgestattet. Dieses bläst Luft mittels eines motorenbetriebenen Ventilators zum Bereich an der Vorderseite des Sägeblatts, sodass die Schnittlinie relativ schmutzfrei bleibt. WARNUNG: Jeglicher entstehender Staub ist potentiell gesundheitsschädlich. -
Seite 38: Auswurföffnung Für Schnittmaterial (Freigabe)
www.evolutionpowertools.com Wenn ein Schnitt beendet wurde: sicher, dass diese parallel zum Sägeblatt ist. Das Sägeblatt und/oder der Motor können • Lassen Sie den AN/AUS-Auslöseschalter los. beschädigt werden, wenn die Maschine • Warten Sie, bis das Sägeblatt vollständig zum mit einer falsch eingestellten parallelen Stillstand gekommen ist. -
Seite 39: Überprüfen Und Ersetzen Der Kohlebürsten
www.evolutionpowertools.com Hinweis: Der untere Sägeblattschutz sollte (manuell) nach oben in den oberen Blattschutz gedreht werden. Dies hilft bei der genauen Positionierung des Anschlagswinkels und der Durchführung der Überprüfung. CCSL Drehen Sie die Einstellschraube (Abb. 16) mit einem Sechskantschlüssel (nicht im Lieferumfang enthalten) im Uhrzeigersinn oder gegen den Uhrzeigersinn, bis sich das Sägeblatt in einem exakten 90°-Winkel zur Bodenplatte befindet. -
Seite 40: Allgemeine Wartung & Reinigung
www.evolutionpowertools.com ALLGEMEINE WARTUNG & REINIGUNG (20) Hinweis: Alle Instandhaltungsarbeiten dürfen nur an ausgeschalteter und vom Stromnetz getrennter Maschine ausgeführt werden. • Stellen Sie regelmäßig sicher, dass alle Sicherheitsvorkehrungen und Schutzvorrichtungen ordnungsgemäß funktionieren. Verwenden Sie die Maschine nur, wenn alle Sicherheits-/Schutzvorkehrungen ordnungsgemäß... -
Seite 41: Eg-Konformitätserklärung
EG-KONFORMITÄTSERKLÄRUNG Der Hersteller dieses von dieser Konformitätserklärung gedeckten Produktes ist: UK: Evolution Power Tools Ltd. Venture One, Longacre Close, Holbrook Industrial Estate, Sheffield, S20 3FR. FR: Evolution Power Tools SAS. 61 Avenue Lafontaine, 33560, Carbon-Blanc, Bordeaux, France. Hiermit erklärt der Hersteller, dass die Maschine wie in dieser Erklärung dargestellt allen relevanten Auflagen der Maschinenrichtlinie und anderer betreffender weiter unten ausgeführter Richtlinien entspricht. - Seite 61 www.evolutionpowertools.com Notes...
