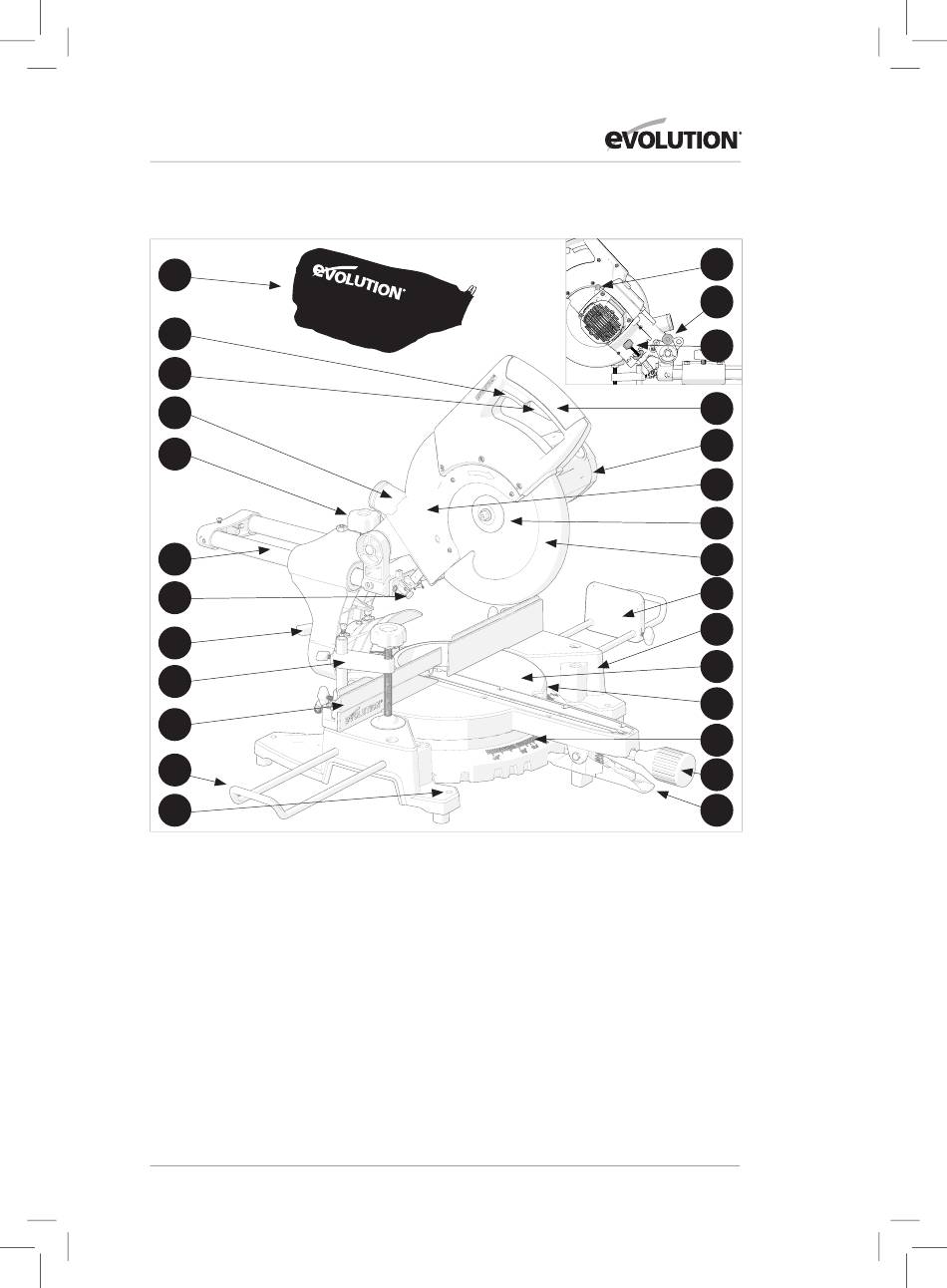

PANORAMICA SULLA SEGA OBLIQUA
1
2
3
4
5
6
7
8
9
10
11
12
1. Sacchetto per la polvere *
2. Interruttore acceso/spento
3. Leva di rilascio del coprilama
(modelli Eu) / Pulsante di
sblocco (modello Canadese)
4. Presa di estrazione
5. Vite di blocco del
carrello scorrevole
6. Cursori del carrello
7. Guida laser
8. Leva di blocco
dell'inclinazione
9. Morsetto di trattenuta
10. Barriera scorrevole
11. Supporto per pezzo
da lavorare *
12. Foro di montaggio (X4)
13. Pulsante di blocco del
mandrino
14. Spina di aggancio della testa
15. Regolazione di profondità
16. Impugnatura
17. Motore
18. Coprilama superiore
19. Lama
(alloggiata all'interno
del coprilama)
20. Coprilama inferiore ritraibile
57
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
21. Fermo di battuta *
22. Base
23. Banco di lavoro
24. Piano girevole
25. Scala angolare di
inclinazione
26. Manopola di blocco
dell'inclinazione
27. Leva di blocco per
arresto positivo
* In dotazione originale
su RAGE3+ e RAGE3-S+ e
RAGE3-S300.
