Evolution RAGE3+ Originalmontageanleitung Seite 86

All manuals and user guides at all-guides.com
KANT VAN DE MACHINE
2. HEAD STIJGT
1. UITTREKKEN
HEAD LATCHING
PIN
Fig. 15
Fig. 16
Fig. 17

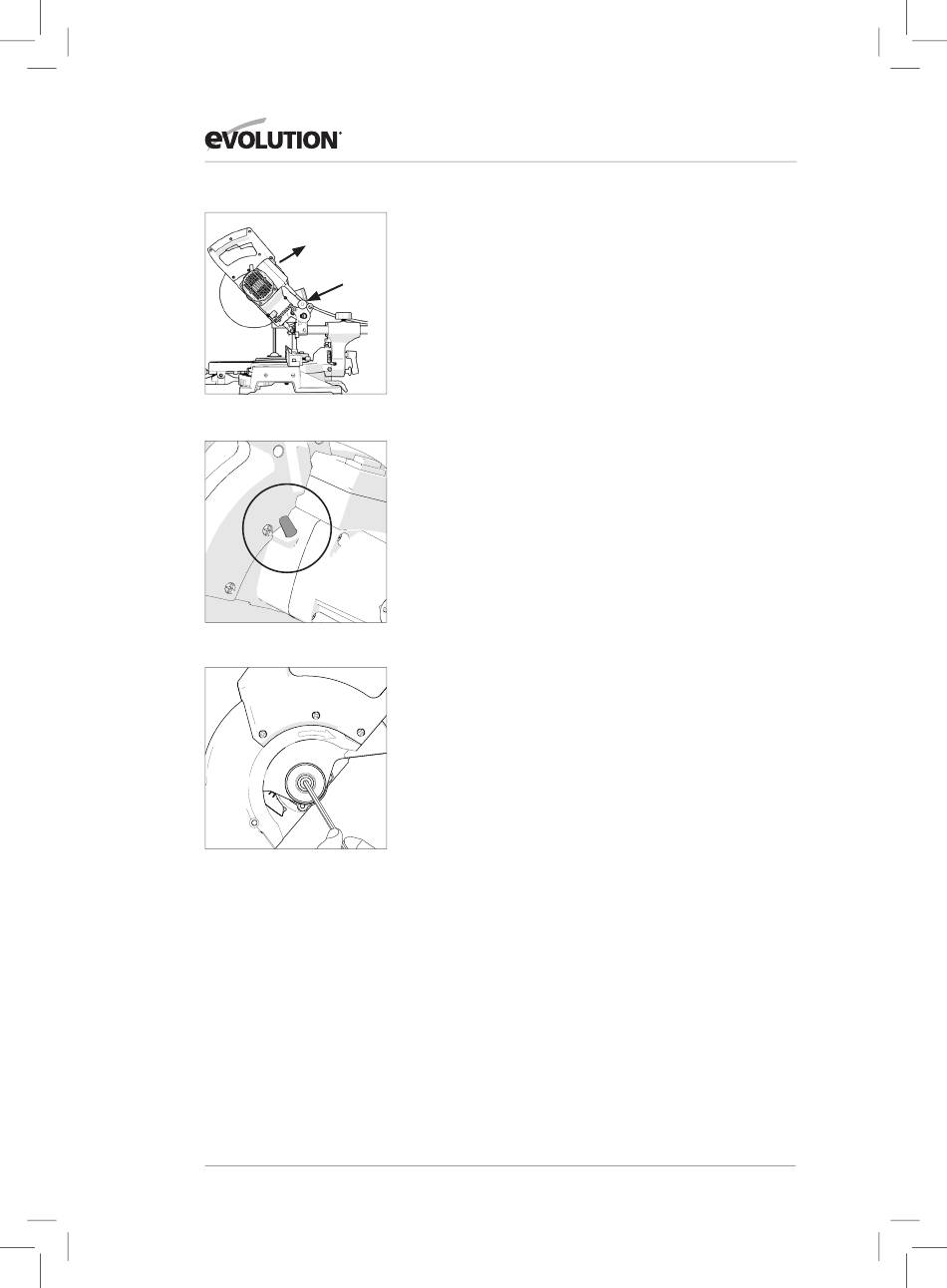

ZAAGKOP ONTGRENDELEN EN RECHTOP ZETTEN
Plaats de zaagkop in de bovenste stand door de grendelstift
los te trekken en de handgreep aan de zaagkop vast te
pakken (1. Fig. 15) zodat de zaagkop langzaam omhoog kan
bewegen (2. Fig. 15). Meer informatie hierover vindt u in de
'Gebruiksaanwijzing' in het hoofdstuk 'Zaagkop ontgrendelen
en rechtop zetten'
ZAAGBLAD PLAATSEN
WAARSCHUWING: Voer deze handeling uitsluitend uit als de
machine niet op de netvoeding is aangesloten.
WAARSCHUWING: Het zaagblad pas monteren nadat
alle andere componenten gemonteerd zijn en de
veiligheidscontroles na assemblage zijn uitgevoerd.
Zie 'Veiligheidscontroles na assemblage' op pagina 88.
Let op: We adviseren beschermende handschoenen te dragen
tijdens het plaatsen of vervangen van zaagbladen.
WAARSCHUWING: Gebruik uitsluitend originele Evolution
zaagbladen of zaagbladen die door Evolution Power Tools
worden aangeraden en speciaal voor deze machine werden
ontwikkeld. Let erop dat het maximumtoerental van het
zaagblad hoger is dan dat van de motor van de machine.
Let op: Verloopstukken voor het zaagbladgat alleen gebruiken
in situaties waarin de fabrikant dat adviseert.
WAARSCHUWING: De schroef van de opspanknop is voorzien van
linkse schroefdraad. Rechtsom losdraaien en linksom vastdraaien.
De vergrendelknop van de opspankop op de motorbehuizing
ingedrukt houden terwijl u de schroef van de opspanknop
verdraait met behulp van de meegeleverde inbussleutel tot de
knop volledig in de as aangrijpt en de as blokkeert (Fig. 16) en
verwijder de schroef van de opspankop, de ring en de buitenste
zaagbladflens. (Fig. 17)
Laat de vergrendelknop van de opspankop los.
86
