VISIONE POSTERIORE
Fig. 5
Red
White
Fig. 6

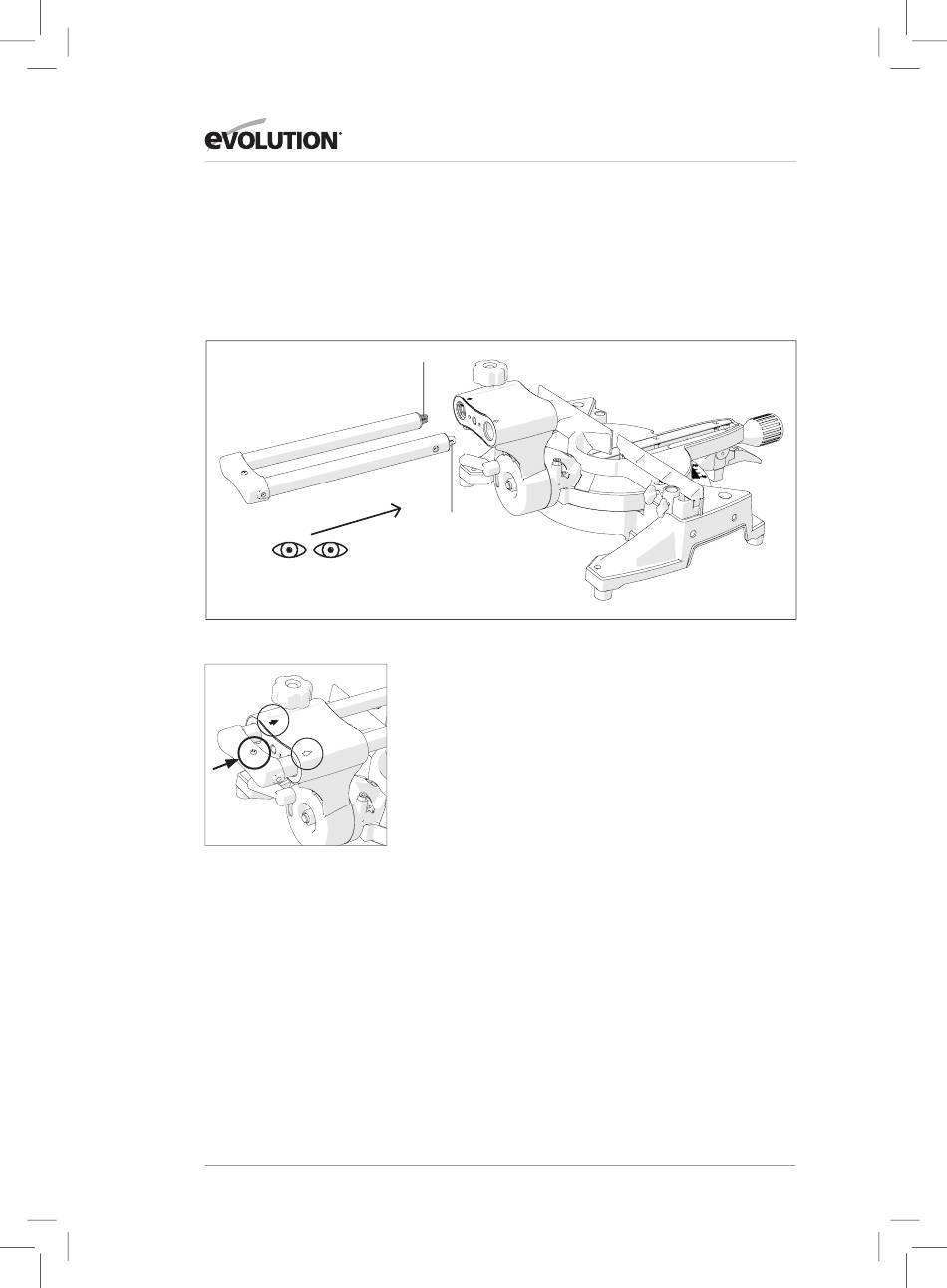

INSERIMENTO DEL CURSORE DEL CARRELLO
I due bracci del cursore del carrello devono essere inseriti nelle
due sedi lineari nel collo angolato. Dal RETRO dell'apparecchio
la barra di colore rosso dovrà trovarsi a destra e quella bianca a
sinistra (Fig. 5).
Rosso
Bianco
Come aiuto per un corretto montaggio, notare che i singoli
bracci del cursore sono identificati da un colore, rosso per
il braccio sinistro (se visto dal retro dell'apparecchio) e
bianco per il braccio destro. Le sedi lineari sono anch'esse
corrispondentemente identificate da un colore.
AVVERTENZA: Leggere le fasi relative alle h
figg. 4, 5, 6 e 7 prima di procedere.
A scopo di precisione di montaggio, i due (2) bracci del cursore
del carrello non hanno lo stesso diametro. Ciascun braccio è
provvisto di una apposita sede lineare nel collo angolato.
Accertarsi che il cursore del carrello sia inserito nel collo angolato
nel senso corretto, con la posizione di fissaggio per il cavo sulla
staffa di supporto posteriore rivolta verso l'alto (Fig. 6)
• Fare scorrere il carrello scorrevole attraverso il collo angolato
per una metà della sua lunghezza.
• IInserire la vite di blocco del carrello scorrevole nel foro
filettato nel collo angolato assicurandosi che la molla
antivibrazioni sia sistemata sotto la manopola.
