Cutting Head
Carriage
Slide
Arms

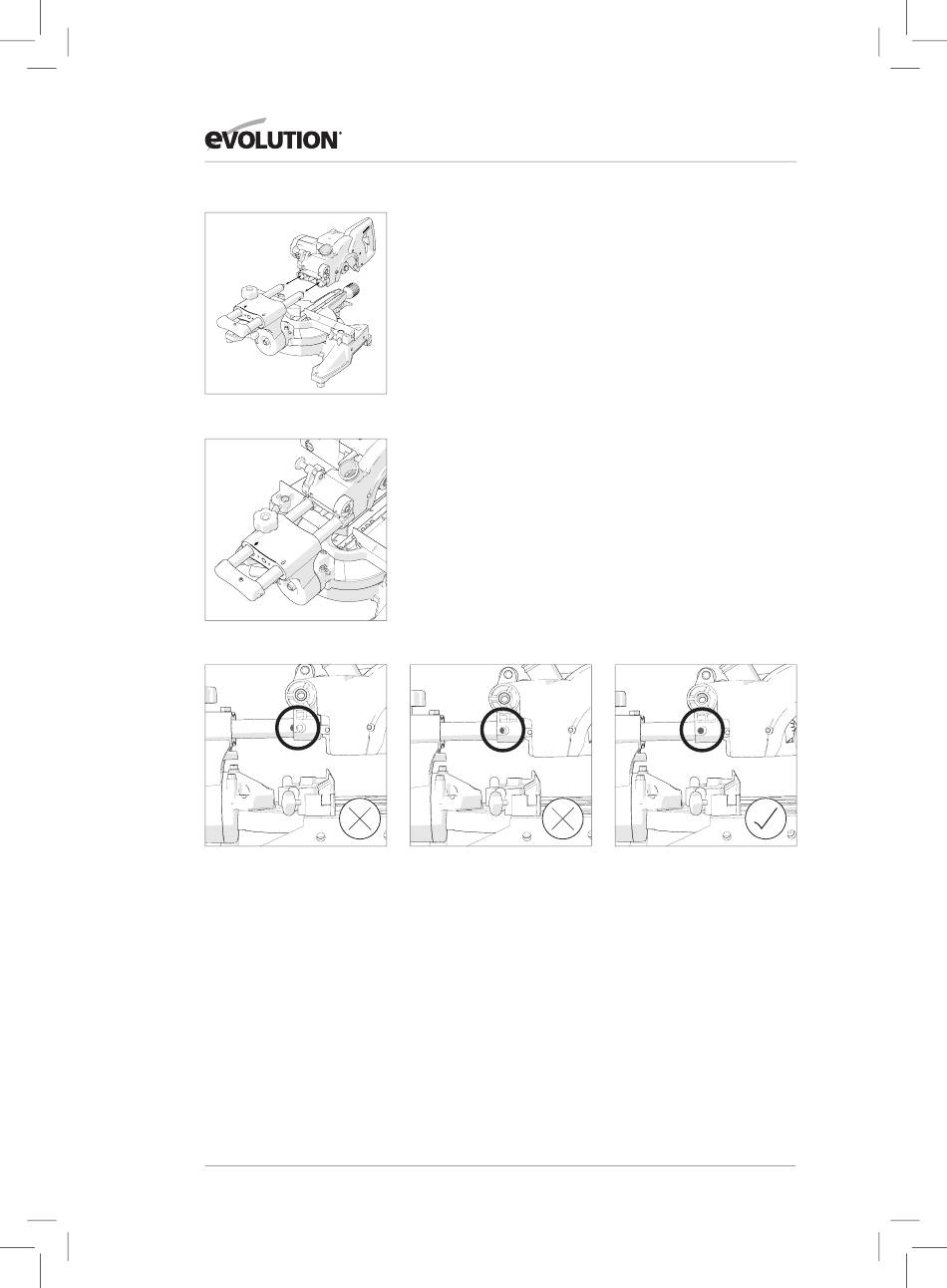

Fig. 10a
Fig. 10b
Fig. 11
DE ZAAGKOP INSTALLEREN
WAARSCHUWING: Let op dat de voedingskabel niet tussen
de twee armen van de trekgeleider valt.De kabel kan
beschadigd raken als deze tussen bewegende delen van
de machine terechtkomt.
Lijn de zaagkop uit met de twee armen van de trekgeleider.
Duw de zaagkop stevig op de armen van de trekgeleider tot de
positioneringsnokjes hoorbaar vastklikken. (Fig. 10a en 10b)
Controleer of alles correct en stevig is bevestigd.
De uitgeklapte positioneringsnokjes moeten geheel zichtbaar
zijn wanneer u vanaf de zijkanten van de zaagkop kijkt. (Fig. 11)
