PROCEDURA DI MONTAGGIO

Selezionare il cursore del carrello, la base girevole e il collo
angolato.

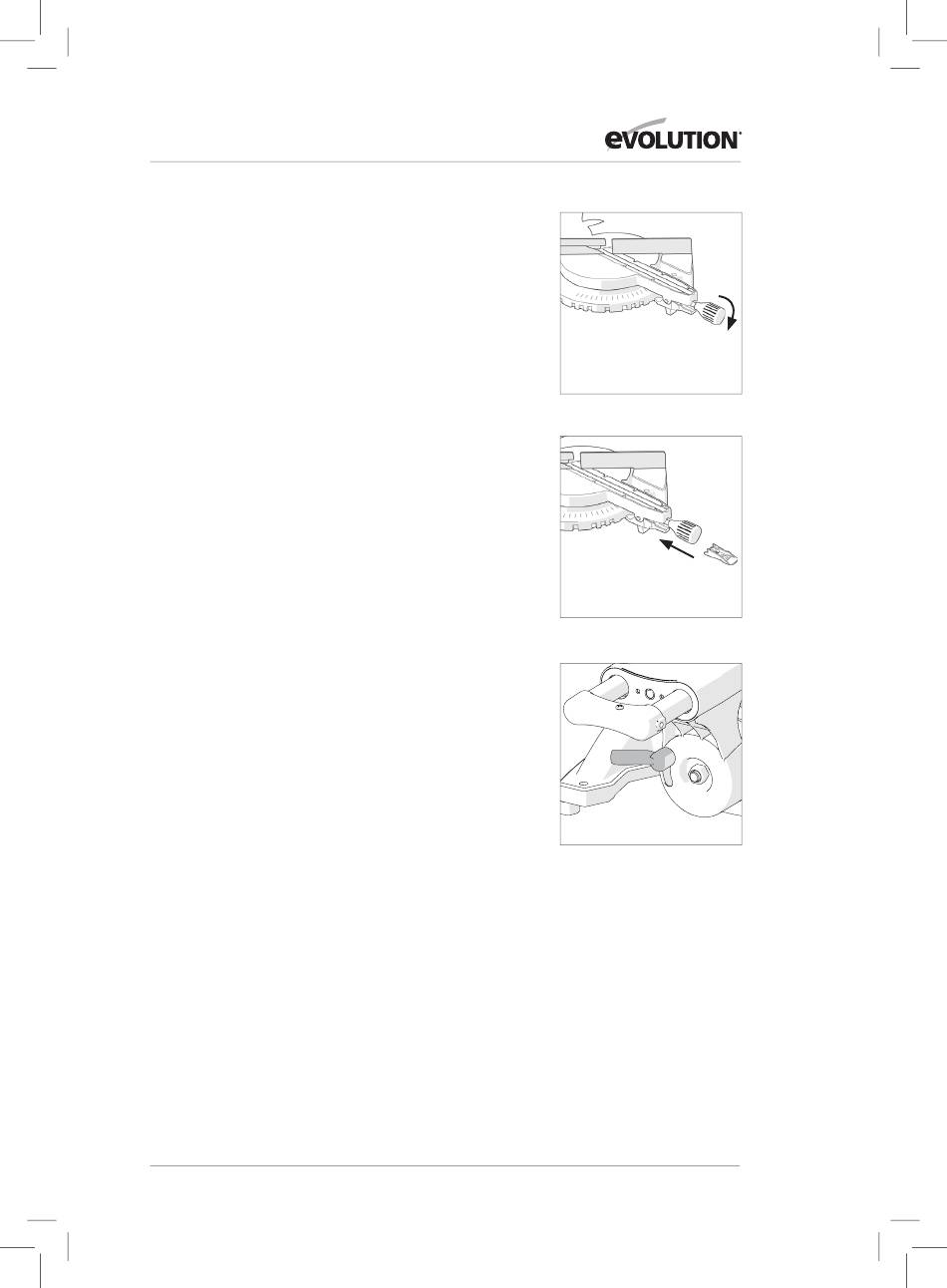

Montaggio della manopola di blocco per tagli obliqui
L'asta filettata della manopola scorre in una cavità o si inserisce
a vite in un mozzo (secondo il tipo di apparecchio acquistato)
posto appena sopra la leva di blocco per l'arresto positivo.
• Inserire con cura la manopola di blocco per tagli obliqui entro
l'estensione del piano girevole.
• Ruotare la manopola di blocco dell'inclinazione in
senso orario per impegnare ed estrarre la manopola nel
meccanismo di blocco (Fig. 3a).
• Stringere saldamente la manopola di blocco dell'inclinazione
fino a bloccare il piano girevole.
Montaggio della leva di blocco per arresto positivo
La leva di blocco positivo spinge sul meccanismo di blocco che
si trova appena sotto la manopola di blocco per tagli obliqui
(Fig 3b).
Regolazione del collo angolato a 0°
Il collo angolato viene fornito montato nella base girevole e inclinato
a un angolo di 45° a sinistra. Prima di inserire i cursori del carrello
nel collo angolato è necessario riportare quest'ultimo in posizione
verticale (0°).
• Allentare la manopola di blocco dell'inclinazione (Fig. 4).
• Ruotare il collo angolato in posizione verticale in modo che si
trovi contro l'arresto a 0°.
• Stringere la vite di blocco dell'inclinazione.
Fig. 3a
F LEVA DI BLOCCO PER
ARRESTO POSITIVO
Fig. 3b
Fig. 4
63
MANOPOLA DI
BLOCCO
