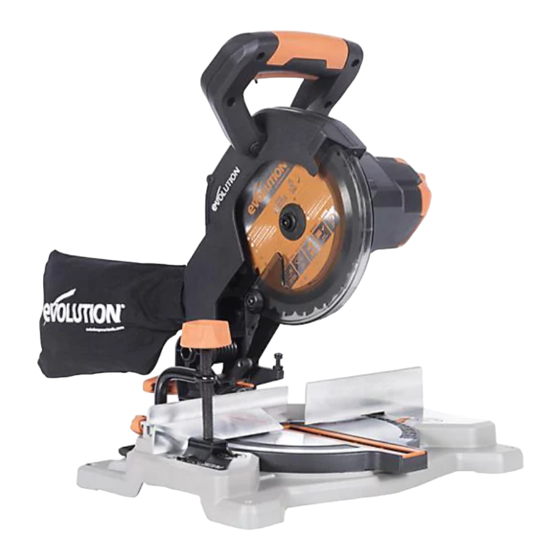

Evolution R185SMS - Li Allgemeine Originalbetriebsanleitung
Schiebegehrungssäge
Vorschau ausblenden
Andere Handbücher für R185SMS - Li:
- Originalbetriebsanleitung (308 Seiten) ,
- Originalbetriebsanleitung (72 Seiten) ,
- Originalbetriebsanleitung (209 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Evolution R185SMS - Li
Inhaltszusammenfassung für Evolution R185SMS - Li
-
Seite 24: Einleitung
USA: evolutioninfo@evolutionpowertools.com EVOLUTION BEGRENZTE GARANTIE Wir gratulieren Ihnen zum Kauf einer Maschine von Evolution Power Tools. Bitte füllen Sie Ihre Produktgarantieregistrierung online aus, wie in der diesem Gerät beiliegenden Garantie- Registrierungsbroschüre beschrieben. Sie können ebenfalls den auf dem Merkblatt enthaltenen QR- Code mithilfe eines Smartphones scannen. -
Seite 25: Technische Daten
www.evolutionpowertools.com TECHNISCHE DATEN MASCHINE GB/EU/AUS Produktcode 088-0001 088-0004 Antrieb 18V d.c. 20V d.c. Leerlaufgeschwindigkeit 4200min Gewicht (Netto) 5.9kg 13Lbs Durchmesser Entstaubungsanschluss 35mm 1-3/8 Zoll 10-15/16 x 16-12/16 x Werkzeugabmessungen (H x T x B) 278 x 426 x 346mm 13-19/32 Zoll SCHNITTLEISTUNG Baustahlplatte –... -
Seite 26: Unzulässiger Gebrauch Dieses Elektrowerkzeugs
Säbelsäge und wurde für den Einsatz Ampere mit speziellenEvolution-Sägeblättern entwickelt. Hertz Verwenden Sie ausschließlich für den Gebrauch mit dieser Maschine entwickeltes und/oder Drehzahl ausdrücklich von Evolution Power Tools Ltd. Wechselstrom empfohlenes Zubehör. Leerlaufdrehzahl MIT DEM RICHTIGEN SÄGEBLATT KANN DIESE MASCHINE ZUM SCHNEIDEN FOLGENDER Schutzbrille tragen MATERIALIEN VERWENDET WERDEN: •... -
Seite 27: Allgemeine Sicherheitsanweisungen Für Elektrowerkzeuge
www.evolutionpowertools.com Elektrowerkzeug [Elektrische Sicherheit] WARNUNG: Lassen Sie die Maschine nicht von a) Der Stecker des Elektrowerkzeugs muss zur Personen bedienen, die mit der Maschine oder Steckdose passen. Verändern Sie den Stecker dieser Anleitung nicht vertraut sind. Maschinen niemals auf irgendeine Weise. Verwenden sind in den Händen von ungeschulten Benutzern Sie keine Adapterstecker für geerdete gefährlich. - Seite 28 www.evolutionpowertools.com c) Verhindern Sie unbeabsichtigte Derartige vorbeugende Sicherheitsmaßnahmen Inbetriebnahme. Vergewissern Sie sich, dass verringern das Risiko, dass das Elektrowerkzeug das Werkzeug ausgeschaltet ist, bevor Sie es unbeabsichtigt startet. an der Stromquelle und/oder an der Batterie d) Bewahren Sie unbenutzte Geräte außerhalb anschließen, anheben oder transportieren.
- Seite 29 www.evolutionpowertools.com KAPPSÄGE – SPEZIFISCHE Kontakt, mit Wasser spülen. Wenn die Flüssigkeit in die Augen gelangt, suchen Sie zusätzlich SICHERHEITSHINWEISE • Verwenden Sie keine Sägeblätter aus einen Arzt auf. Flüssigkeit, die aus der Batterie austritt, kann Reizungen oder Verbrennungen Schnellarbeitsstahl. • Verwenden Sie die Säge nur, wenn deren verursachen.
- Seite 30 www.evolutionpowertools.com mit der linken Hand rechts vom Sägeblatt oder gehalten werden. Wenn das abgeschnittene umgekehrt, ist sehr gefährlich. Stück oder das Werkstück kippen, kann die untere f) Fassen Sie den Anschlag nicht mit einer Schutzvorrichtung angehoben oder von dem sich Hand an, die weniger als 100 mm von beiden drehenden Sägeblatt weggeschleudert werden.
-
Seite 31: Persönliche Schutzausrüstung (Psa)
www.evolutionpowertools.com SÄGEBLATT-SICHERHEITSHINWEISE Sicherheitsvorkehrungen einzuhalten, um WARNUNG: Rotierende Kreissägeblätter sind das Risiko für einen Brand, Stromschlag und äußerst gefährlich und können zu schweren körperliche Verletzungen einschließlich den Verletzungen und dem Verlust von Gliedmaßen folgenden zu verringern. Lesen Sie alle diese führen. Halten Sie Finger und Hände immer Anweisungen, bevor Sie versuchen, dieses mindestens 100 mm vom Sägeblatt entfernt. -
Seite 32: Schnitte Korrekt Und Sicher Ausführen
www.evolutionpowertools.com Verriegelungshebel für den Messerschutz reduzieren, halten Sie das Werkzeug beim verriegelt ist und dass das Messer vollständig Anheben nahe an Ihren Körper. Beugen Sie die vom Schutz abgedeckt ist. Knie, damit Sie mit den Beinen heben können, nicht mit dem Rücken. Heben Sie die Säge Überprüfen Sie vor jedem Gebrauch die Funktion an den Griffbereichen an beiden Seiten des der einziehbaren Schutzvorrichtung und ihres... -
Seite 33: Im Lieferumfang Enthaltene Teile
Hinweis: Die Seriennummer befindet sich am gelten: 0 °C bis 40 °C; als Ladetemperatur gelten: 5 °C Elektromotorgehäuse der Maschine. Anweisungen bis 40 °C. zur Identifizierung des Chargencodes erhalten Sie von der Evolution-Power-Tools-Helpline oder unter: IM LIEFERUMFANG ENTHALTENE TEILE www.evolutionpowertools.com ARTIKEL... -
Seite 34: Maschinenübersicht
www.evolutionpowertools.com MASCHINENÜBERSICHT 1. GRIFF DES SCHNEIDKOPFES 7. MASCHINENFU 2. GEHRUNGSWINKELSKALA 8. MOTORGEHÄUSE 3. OBERER SÄGEBLATTSCHUTZ 9. MONTAGEBOHRUNG (x 4) 4. GLEITANSCHLAG 10. BLATTHALS 5. UNTERER SÄGEBLATTSCHUTZ 11. SEITLICHE TRAGEGRIFFE 6. DREHTISCH... - Seite 35 www.evolutionpowertools.com MASCHINENÜBERSICHT 12. SCHRÄGVERRIEGELUNGSGRIFF 16. HINTERER STABILISIERUNGSARM 13. GEHRUNGSFESTSTELLSCHRAUBE 17. ENTSTAUBUNGSANSCHLUSS 14. RASTBOLZEN 18. ON/OFF-AUSLÖSESCHALTER (EIN/AUS) 15. VERRIEGELUNGSSCHRAUBE 19. SICHERHEITSVERRIEGELUNGSAUSLÖSER GLEITANSCHLAG 20. BATTERIE...
-
Seite 36: Montage Und Vorbereitung
www.evolutionpowertools.com MONTAGE UND VORBEREITUNG So installieren/entfernen Sie die Batterie Zum Einsetzen der Batterie schieben Sie diese fest in das Gerät, bis Sie ein Klicken hören. So wird sichergestellt, dass die Batterie vollständig eingesetzt und eingerastet ist. Um die Batterie zu entnehmen, drücken Sie den Batterieentriegelungsknopf und ziehen Sie die Batterie aus dem Gerät. -
Seite 37: Oberer Teil Des Gleitanschlags
www.evolutionpowertools.com NIEDERHALTER (Abb. 3) In die Rückseite des Maschinenanschlags sind zwei Halterungen (eine auf jeder Seite) eingefasst. Diese Halterungen dienen der Positionierung des Niederhalters. • Bringen Sie den Niederhalter an der Halterung an, die am besten für die Schneidanwendung geeignet ist, und vergewissern Sie sich, dass dieser vollständig nach unten gedrückt ist. -
Seite 38: Anpassung Der Präzisionswinkel
www.evolutionpowertools.com Abrutschen in den Schneidweg des Sägeblattes geraten könnten. • Führen Sie vor dem ersten Schnittversuch einen Probelauf ohne Batterie durch, um den Schneidweg des Sägeblattes zu beobachten. • Halten Sie Ihre Hände so lange in ihrer Position, bis der AN/AUS- Auslöseschalter freigegeben wurde und das Sägeblatt vollständig stillsteht. -
Seite 39: Weg Des Schneidkopfes
www.evolutionpowertools.com • Neigen Sie den Schneidkopf in die 45°-Stellung und prüfen Sie erneut die Ausrichtung auf das Zeichendreieck. • Wiederholen Sie die obenstehenden Schritte, bis die korrekte winkelige Ausrichtung erzielt wurde. • Ziehen Sie die Kontermutter der Einstellschraube wieder sicher fest, sobald die korrekte Ausrichtung erzielt wurde. -
Seite 40: Letzte Anpassungskontrollen
www.evolutionpowertools.com LETZTE ANPASSUNGSKONTROLLEN Führen Sie bei ausgeschaltetem Gerät und entnommener Batterie die folgenden Schritte aus (nachdem alle Einstellungen vorgenommen wurden); • Stellen Sie die Maschine auf ihre Maximalwerte ein. • Senken Sie das Sägeblatt in seine niedrigste Position ab und drehen Sie es mit der Hand (dabei wird das Tragen von Handschuhen empfohlen). -
Seite 41: Schrägstellung Des Schneidkopfes
www.evolutionpowertools.com KAPPSCHNITT Diese Art von Schnitt wird in der Regel zum Schneiden von Werkstoffen mit kleinen oder schmalen Abmessungen verwendet. Der Schneidkopf wird vorsichtig nach unten gedrückt, um das Werkstück zu schneiden. • Legen Sie das Werkstück auf den Tisch und drücken Sie es gegen den Anschlag. -
Seite 42: Abstützung Langer Werkstücke
www.evolutionpowertools.com Um den Schneidkopf nach links zu neigen: • Lösen Sie die Verriegelungsschraube der Schräge (Abb. 20). • Neigen Sie den Schneidkopf in den gewünschten Winkel. Die Einstellung wird durch einen eingearbeiteten Winkelmesser erleichtert (Abb. 21). • Ziehen Sie die Verriegelungsschraube der Schräge wieder fest, sobald der gewünschte Winkel ausgewählt wurde. -
Seite 43: Einsetzen Oder Entfernen Eines Sägeblattes
Sägeblattes während der Installation oder beim Austausch des Sägeblattes Schutzhandschuhe trägt. Warnung: Verwenden Sie ausschließlich originale Evolution- Sägeblätter oder ausdrücklich von Evolution Power Tools empfohlene Sägeblätter, die für diese Maschine geeignet sind. Stellen Sie sicher, dass die maximale Drehzahl des Sägeblattes größer als die Drehzahl des Maschinenmotors ist. -
Seite 44: Adapterrohr Für Entstaubungsanschluss
VERWENDUNG DER EVOLUTION-ZUBEHÖRTEILE STAUBBEUTEL An den Entstaubungsanschluss an der Rückseite der Maschine kann ein Staubbeutel angebracht werden. Der Staubbeutel darf lediglich beim Schneiden hölzerner Werkstoffe verwendet werden. • Schieben Sie den Staubbeutel über den Entstaubungsanschluss und stellen Sie sicher, dass die Federklemme am Anschluss einrastet und den Staubbeutel in seiner Position sichert (Abb. -
Seite 45: Umweltschutz
www.evolutionpowertools.com • Schutzsystem per Sichtprüfung auf Ablagerungen, verkeilte Bruchstücke usw. untersuchen, die dessen Betrieb beeinträchtigen könnten. • Großen Bruchstücke mit einem stumpfen Werkzeug entfernen, z. B. mit einer Langbeck- Flachzange oder ähnlichem. • Ablagerungen lassen sich mit trockener Druckluft (oder ähnlichem) entfernen. Solange die Gebrauchsanweisungen des jeweiligen Herstellers befolgt werden, können hierfür auch handelsübliche Aerosoldosen... -
Seite 46: Eg-Konformitätserklärung
EG-KONFORMITÄTSERKLÄRUNG Der Hersteller des von dieser Konformitätserklärung gedeckten Produktes ist: UK: Evolution Power Tools, Venture One, Longacre Close, Holbrook Industrial Estate, Sheffield, S20 3FR. FR: Evolution Power Tools SAS. 61 Avenue Lafontaine, 33560, Carbon-Blanc, Bordeaux, Frankreich. Hiermit erklärt der Hersteller, dass die Maschine wie in dieser Erklärung dargestellt allen relevanten Auflagen der Maschinenrichtlinie und anderer betreffender weiter unten ausgeführten... - Seite 47 EG-KONFORMITÄTSERKLÄRUNG Der Hersteller des von dieser Konformitätserklärung gedeckten Produktes ist: UK: Evolution Power Tools, Venture One, Longacre Close, Holbrook Industrial Estate, Sheffield, S20 3FR. FR: Evolution Power Tools SAS. 61 Avenue Lafontaine, 33560, Carbon-Blanc, Bordeaux, Frankreich. Hiermit erklärt der Hersteller, dass die Maschine wie in dieser Erklärung dargestellt allen relevanten Auflagen der Maschinenrichtlinie und anderer betreffender weiter unten ausgeführten...
