• Die Schlittenführungsarme mit der
Schlittenführungsarretierschraube in Position arretieren.
(Abb. 7)
Hinweis: Wenn aus irgendeinem Grund (Transportschaden,
Fehler beim Auspacken, Bedienerfehler, etc.) die
Positionieransätze ausgelöst wurden (Abb. 8), kann die
Schlittenführung nicht im Gehrungshals oder auf dem
Schneidkopf angebracht werden, bis sie zurückgesetzt wurden.
Zum Zurücksetzen der Positionieransätze:
• Den ausgelösten Positionieransatz vorsichtig nach unten drücken.
• Den Betätigungskolben des Positionieransatzes vorsichtig
mit einem Schlitzschraubendreher (nicht mitgeliefert) lösen.
(Abb. 9)
Schlitten-
Feststellschraube
Verriegelung

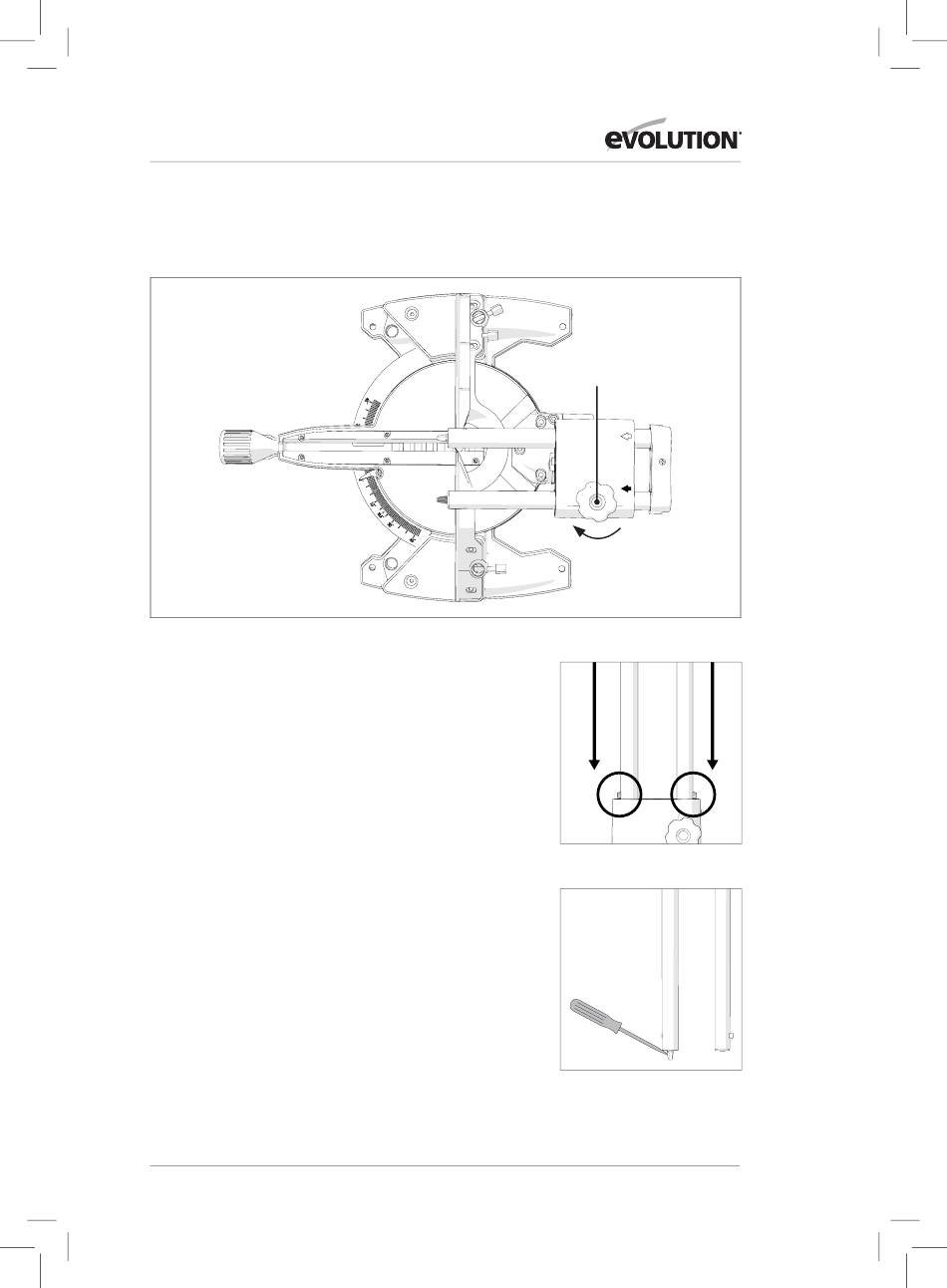

Abb. 7
Abb. 8
Abb. 9
