SPACER
KORTE
BLOKKEERHENDEL
LANG
BLOKKEERHENDEL
Fig. 2a
Fig. 2b
SCHROEFKNOP MET
TRILLINGDEMPENDE VEER
Fig. 2c

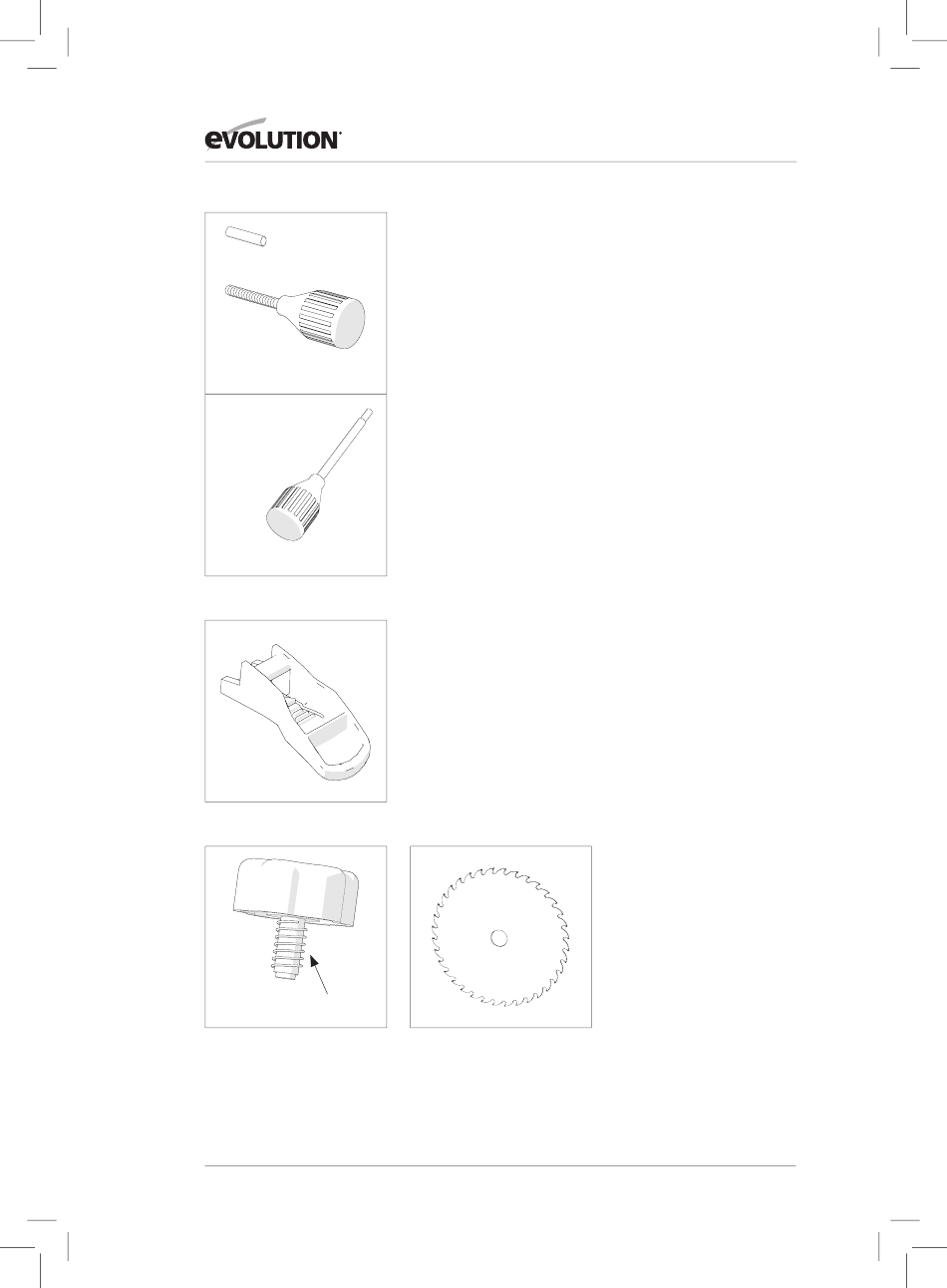

Verder dient u te monteren:
• Blokkeerhendel voor verstekplaat. (Fig. 2a)
• Vergrendeling positieve aanslag. (Fig. 2b)
• Schroefknop voor geleidestang met trillingdempende veer
(Fig. 2c)
• Het zaagblad. (Fig. 2d)
Opmerking: de meegeleverde blokkeerhendel kent twee
varianten, afhankelijk van het type machine. De afstandbus is
uitsluitend bedoeld voor gebruik met de korte blokkeerhendel.
(Fig. 2a) Plaats de afstandsbus over de schroefdraad van
de blokkeerhendel voor de verstekplaat voordat u die
installeert. (Geldt uitsluitend voor machines voorzien van korte
blokkeerhendel voor de verstekplaat).
WAARSCHUWING: Het zaagblad dient u als laatste te installeren.
U mag het zaagblad pas aanbrengen nadat de machine volledig
is gemonteerd en nadat u alle veiligheidscontroles betreffende
het samenbouwen van de machine hebt uitgevoerd.
Zie 'Veiligheidscontroles na assemblage' op pagina 88.
Fig. 2d
