DE VOEDINGSKABEL INSTALLEREN
WAARSCHUWING: Let op dat de voedingskabel niet tussen
de twee armen van de trekgeleider valt. De kabel kan
beschadigd raken als deze tussen bewegende delen van
de machine terechtkomt.
Overtuig u ervan dat de zaagkop is vergrendeld in de onderste stand
en dat de grendelstift volledig in de uitsparing grijpt. (Fig. 12)
Bevestig de voedingskabel aan de achterste montagesteun
met behulp van de schroef, ring en kabelklem (aan de kabel
bevestigd). (Fig. 13)
De voedingskabel mag niet worden uitgerekt of strak staan
tussen de zaagkop en de achterste kabelklem.
De kabel dient in het midden ca. 50-60 mm ruimte te hebben
(Fig. 14). Dit zorgt voor voldoende speling in de kabel voor het
probleemloos omhoog en omlaag bewegen van de zaagkop.

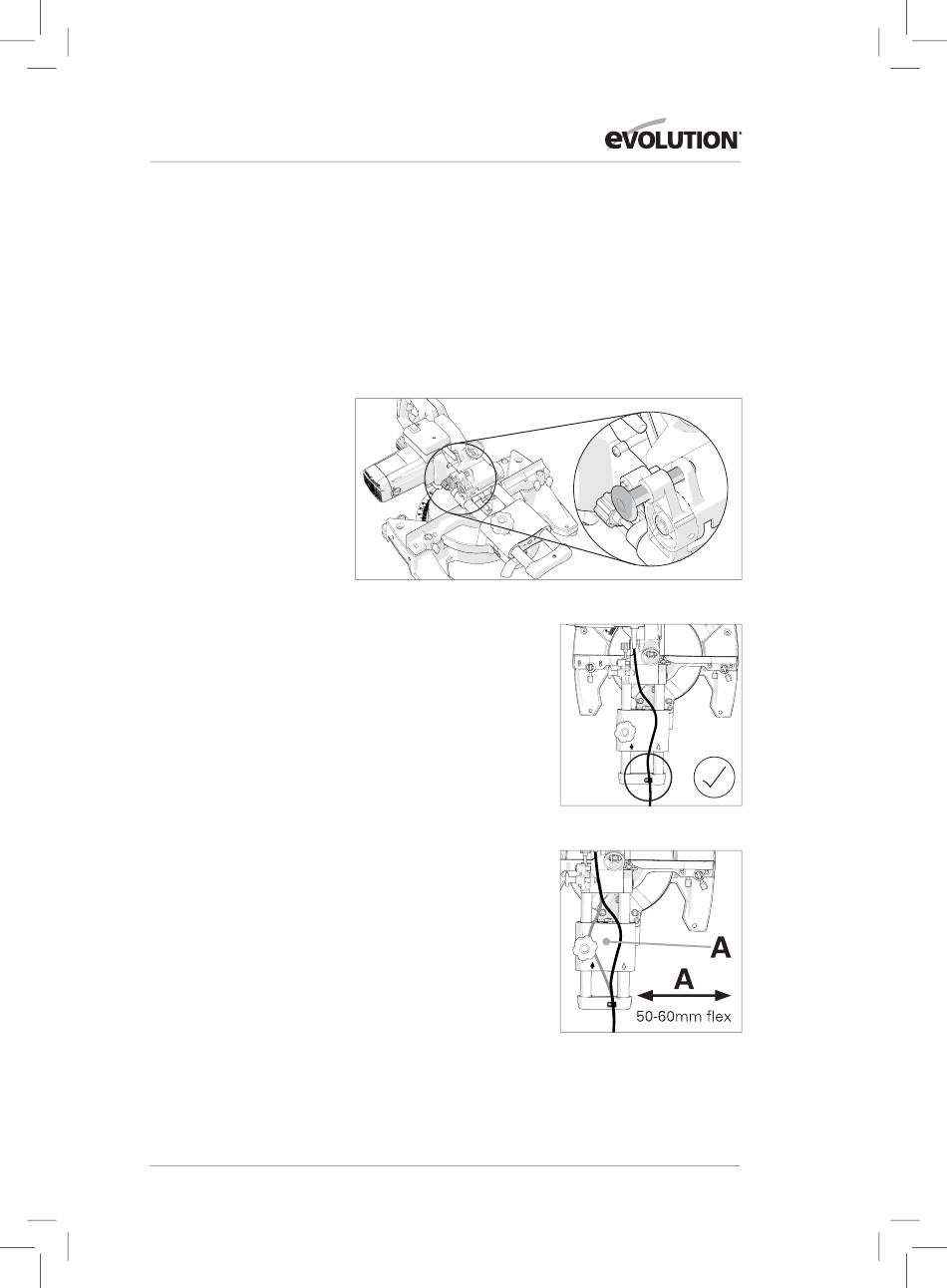

Fig. 12
Fig. 13
Fig. 14
