Rückansicht
Abb. 5
Rot
Weiss
Abb. 6

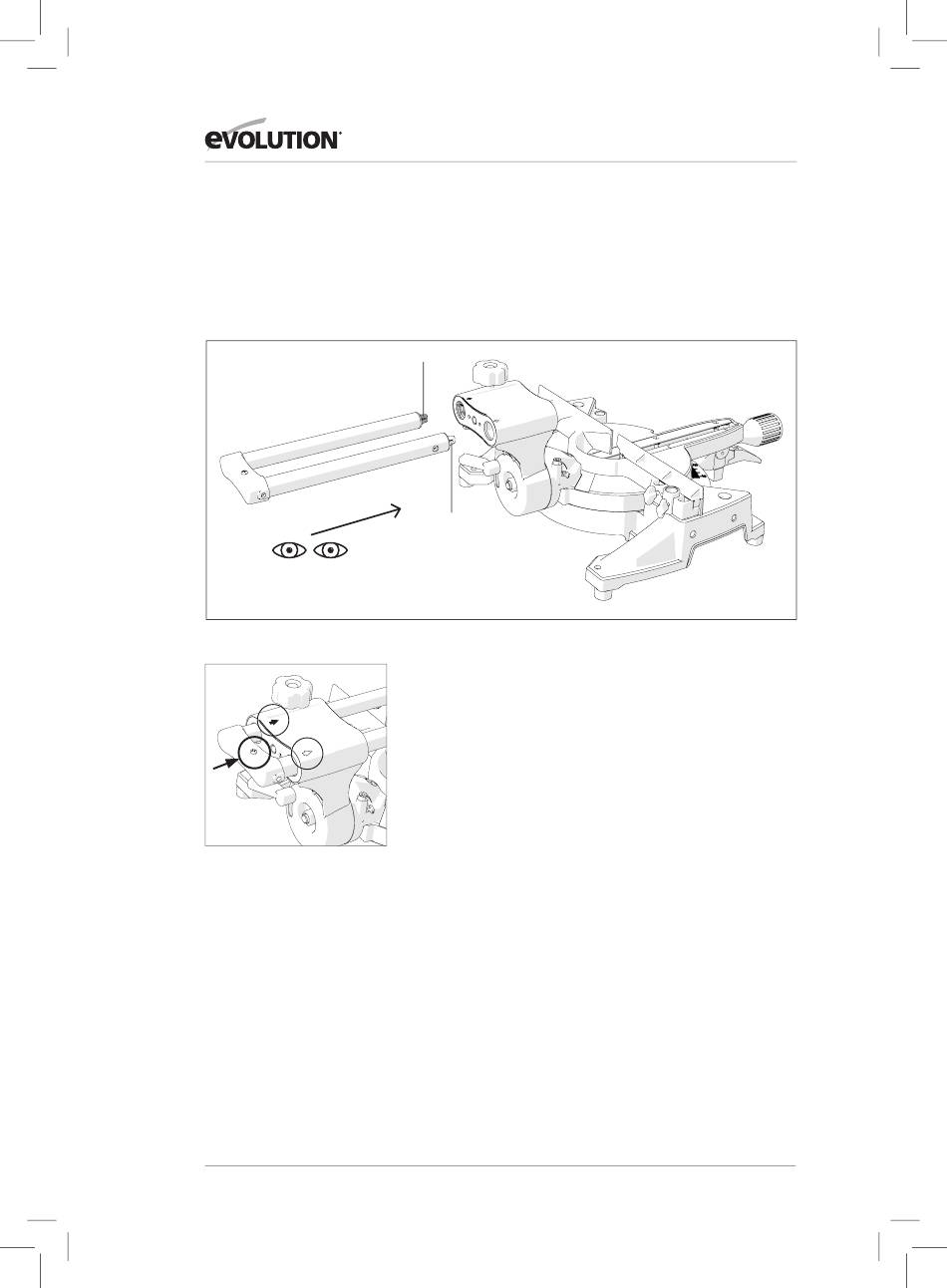

EINSETZEN DER SCHLITTENFÜHRUNGEN
Die beiden Schlittenführungsarme müssen in die beiden
Linearführungen im Gehrungshals eingesetzt werden. Von der
RÜCKSEITE der Maschine aus gesehen muss der rote Ansatz
links und der weiße Ansatz rechts sein. (Abb. 5)
Rot
Weiss
Achten Sie für eine korrekte Montage darauf, dass die einzelnen
Arme des Schlittens farblich codiert sind, rot für den linken Arm
(bei Ansicht auf die Rückseite der Maschine) und weiß für den
rechten Arm. Die Linearführungen sind genauso farblich codiert.
WARNUNG: Lesen Sie die Schritte im Zusammenhang mit den
Abbildungen 4, 5, 6 und 7 bevor Sie fortfahren.
Für eine exakte Montage haben die beiden (2) Arme der
Schlittenführungen nicht denselben Durchmesser. Jeder Arm
hat eine zugehörige Linearführung im Gehrungshals.
Stellen Sie sicher, dass die Schlittenführung richtig herum im
Gehrungshals eingesetzt ist, mit der Befestigungsposition der
Kabelklemme an der hinteren Halterung nach oben zeigend.
(Abb. 6)
• Die Schlittenführungsarme ungefähr zur Hälfte in den
Gehrungshals schieben.
• Die Schlittenführungsarretierschraube in die
Gewindebohrung im Gehrungshals einsetzen und dabei
sicherstellen, dass die Schwingungsdämpffeder unter dem
Handgriff angebracht ist.
46
