- Seite 31 www.evolutionpowertools.com NOTES...
- Seite 32 ®...

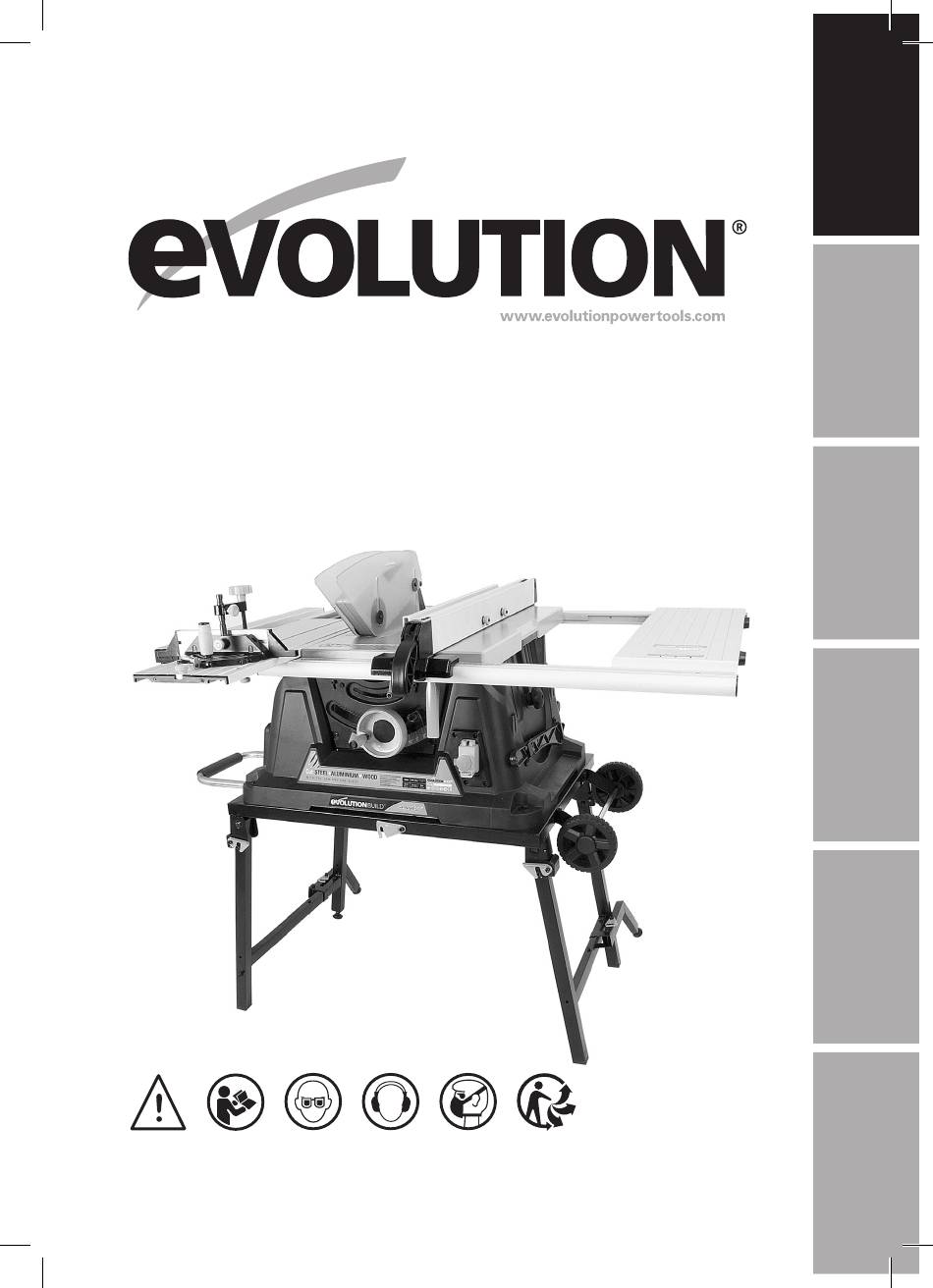

- Seite 33 DEUTSCH Übersetzung Original Bedienungsanleitungen...
- Seite 34 www.evolutionpowertools.com TABLE OF CONTENTS English Page 02 Deutsch Seite 32 Español Página 68 Français Page 104 Italiano Pagina 140 Nederlands Pagina 176 Wichtiger Hinweis Page 35 Garantie Page 35 Technische Daten Page 36 Etiketten und Symbole Page 37 Allgemeine Sicherheitshinweise Page 38 Sicherheitshinweise für alle Sägen Page 39...
- Seite 35 Ausrüstung sind, bitte auf das entsprechende Technische Helpline, kann die Anzahl der dem Diese Garantie gilt nicht für Maschinen und auf die Evolution Power Tools Website gefunden / oder Komponenten, die verändert wurden, werden. Wir betreiben mehrere Helplines in geändert oder in irgendeiner Weise verändert unserer weltweiten Organisation, sondern oder ausgesetzt über die empfohlenen...
-
Seite 36: Technische Daten
www.evolutionpowertools.com TECHNISCHE DATEN MACHINE METRISCH IMPERIAL Motor UK/EU: 230-240V ~ 50Hz (S6 40%) 1800W Motor UK: 110V ~ 50Hz 1600W Tabelle Abmessungen 656 x 1260mm 26 x 49-5/8” Drehzahl (Leerlauf ) 2500min 2500rpm EINSCHNITTSKAPAZITÄTEN Mild Steel Plate - Max Dicke 1/4”... -
Seite 37: Etiketten Und Symbole
Nehmen Sie die Säge nicht in Betrieb, wenn irgendwelche der Warn- und/oder Volt Hinweisetiketten fehlen oder beschädigt sind. Wenden Sie sich an Evolution Power Tools, um Ersatzetiketten zu erhalten. Ampere Verwenden Sie immer nur Original- Ersatzsägeblätter von Evolution. Nicht zugelassene Sägeblätter können gefährlich sein! Achten Sie... -
Seite 38: Wichtige Sicherheitsanweisungen
www.evolutionpowertools.com WICHTIGE SICHERHEITSANWEISUNGEN Bewahren Sie diese Gebrauchsanweisung auf 1. Sicherheit am Arbeitsplatz Dieses Produkt ist mit einem für das jeweilige Bestimmungsland zugelassenen Kabel sowie a) Sorgen Sie für einen sauberen und gut Stecker ausgerüstet, um die Gefahr von beleuchteten Arbeitsplatz. Unordentliche Stromschlägen zu reduzieren. - Seite 39 www.evolutionpowertools.com d) Entfernen Sie vor dem Einschalten des verhedderte Elektrokabel erhöhen das Risiko Elektrowerkzeugs alle Einstellwerkzeuge eines Stromschlags. e. Arbeiten mit einem Elektrowerkzeug oder Schlüssel. Ein Schrauben- oder im Freien nur mit Verlängerungskabel Spannfutterschlüssel, der sich noch an einem durchführen, die für die Verwendung beweglichen Teil des Elektrowerkzeugs befindet, im Freien geeignet sind.
-
Seite 40: Gesundheitsbezogene Empfehlungen
www.evolutionpowertools.com GESUNDHEITSBEZOGENE EMPFEHLUNGEN d. Lagern Sie abgeschaltete Elektrowerkzeuge ausser Reichweite WARNUNG: Beim Bohren, Schmirgeln, Sägen von Kindern und erlauben Sie keinen Personen, die das Elektrowerkzeug oder die oder Schleifen entstehen Staubpartikel. Je nach vorliegenden Anweisungen nicht kennen, bearbeitetem Material kann dieser Staub in mit dem Elektrowerkzeug zu arbeiten. -
Seite 41: Zusätzliche Spezifische Sicherheitshinweise
Positionierung und Führung des Werkstücks. regelmässig und ersetzen Sie ihn, wenn er abgenutzt ist. Verwenden Sie ausschliesslich den WARNUNG: Originalspaltkeil von Evolution, da es sich hier um Freihändiges Schneiden einen zu dieser Säge zugehörigen ist einer der Hauptursachen für Unfälle. - Seite 42 Verwenden Sie empfohlenes Zubehör. x) Lassen Sie die Säge niemals Verwenden Sie immer nur Originalzubehör unbeaufsichtigt laufen. Verlassen Sie die von Evolution. Säge nicht, bevor sie ausgeschaltet wurde p) Kontrollieren Sie das Werkzeug und das Sägeblatt zum vollständigen auf beschädigte Teile. Vor der weiteren Stillstand gekommen ist.
-
Seite 43: Gelieferte Teile
www.evolutionpowertools.com GELIEFERTE TEILE Beschreibung Menge Werkzeuge zum Auswechseln des Sägeblatts: Gehrungsanschlag: Werkstückklemme: Verstellbarer Parallelanschlag: Schiebestock: Sägeblattschutz: Gebrauchsanweisung: TCT Mehrzwecksägeblatt (montiert): Spaltkeil:... -
Seite 44: Überblick Über Die Säge

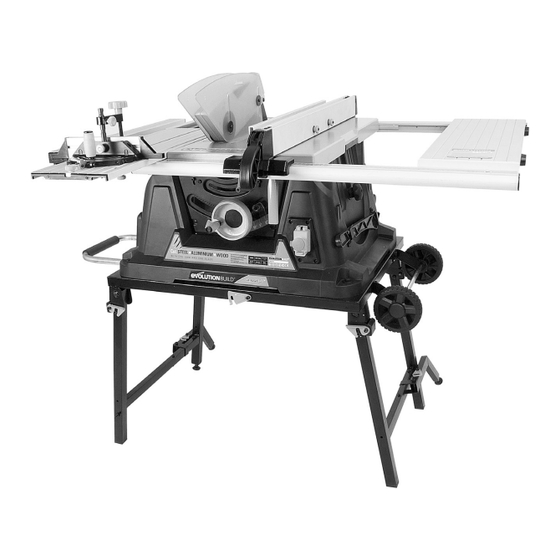

www.evolutionpowertools.com ÜBERBLICK ÜBER DIE SÄGE Einzelteile der Tischkreissäge 1. Ein-/Aus-Schalter 2. Schlitten 3. Gehrungsanschlag 4. Sägeblattschutz 5. Parallelanschlag 6. Verriegelungsgriff Parallelanschlag 7. Transportgriff 8. Transportrollen 9. Werkstückklemme 10. Einstellgriff mit zwei Funktionen 11. Tischerweiterung rechts 12. Verriegelungshebel Tischerweiterung rechts 13. Schiebestock 14. -
Seite 45: Parts Diagram
www.evolutionpowertools.com PARTS DIAGRAM Parts Diagrams can also be downloaded from www.evolutionpowertools.com... - Seite 46 www.evolutionpowertools.com PARTS DIAGRAM Parts Diagrams can also be downloaded from www.evolutionpowertools.com...
-
Seite 47: Zusammenbau
www.evolutionpowertools.com ZUSAMMENBAU Hinweis: Für den Gebrauch dieser Säge sind einige Vorbereitungen erforderlich. Bitte sehen Sie sich auch die Explosionszeichnung der Einzelteile an. Einige der nachfolgend genannten Arbeiten können auch durchgeführt werden, wenn sich die Säge noch in ihrer Verpackung befindet. WARNUNG: Schliessen Sie die Säge nicht an eine Stromversorgung an, bevor der Zusammenbau fertiggestellt ist und... - Seite 48 www.evolutionpowertools.com ZUSAMMENBAU 2. Einsetzen des Spaltkeils. WARNUNG: Stellen Sie sicher, dass diese Arbeiten nur dann durchgeführt werden, wenn der Gerätestecker aus der Steckdose gezogen ist. Der Spaltkeil ist ein sehr wichtiger Bestandteil und muss korrekt angebracht werden. Der Spaltkeil hat zwei Funktionen: •...
- Seite 49 www.evolutionpowertools.com ZUSAMMENBAU Befestigen des zusammengesetzten Parallelanschlags an der Säge: • Hängen Sie das hintere Ende der Parallelanschlagführung über die hintere Parallelanschlagschiene ein (Abb. 6A). • Setzen Sie das vordere Teil des Parallelanschlags über die vordere Parallelanschlagschiene, mit dem Griff in seiner oberen Position (Abb.
- Seite 50 www.evolutionpowertools.com ZUSAMMENBAU • Kontrollieren Sie die Funktion Sägeblattschutzes. Stellen Sie sicher, dass er richtig funktioniert und die Seiten des Sägeblatts sowie den Zahnkranz vollständig abdeckt. • Senken Sie das Sägeblatt etwas und kontrollieren Sie, ob der Sägeblattschutz funktioniert. • Wenn sichergestellt ist, dass der Sägeblattschutz über den gesamten Höheneinstellbereich funktioniert, muss kontrolliert werden, ob der Schutz genauso gut funktioniert, wenn sich das Sägeblatt in einem Neigungswinkel befindet (Abb.
-
Seite 51: Betrieb
www.evolutionpowertools.com ZUSAMMENBAU BETRIEB BEDIENELEMENTE 1. EIN-/AUS-Schalter I/O WARNUNG: Vor der Bedienung des Schalters Ein/Aus sicherstellen, dass der Sägeblattschutz richtig angebracht ist und korrekt funktioniert. Drücken Sie auf die Lasche auf der linken Seite der roten Abb. 11 Sicherheitstaste und ziehen Sie diese und die Schalterabdeckung nach oben, um die Ein-/Aus-Tasten freizulegen. - Seite 52 www.evolutionpowertools.com ZUSAMMENBAU 3. Neigen des Sägeblatts Das Sägeblatt kann bis zu 45° nach links geneigt werden. • Die Feststellschraube für den Neigungswinkel (Abb. 13) durch Drehen des Feststellhebels für den Neigungswinkel lösen. • Das Handrad gegen seine Feder drücken, bis es in die Zahnstange greift. • Stellen Sie den benötigten Winkel mit dem Handrad ein. Hinter dem Handrad befindet sich ein Winkelmesser als Einstellungshilfe. • Die Feststellschraube für den Neigungswinkel festdrehen, wenn Abb.
- Seite 53 www.evolutionpowertools.com ZUSAMMENBAU Sollte eine falsche Ausrichtung vorliegen, ist möglicherweise der Druck, der vom Feststellhebel des Parallelanschlags ausgeübt wird, fehlerhaft. Einstellen des Feststellhebeldrucks: • Stellen Sie sicher, dass sich der Feststellhebel in gelöster Position befindet. • Drehen Sie die Einstellmutter für den Klemmdruck (Abb. 15) um die Breite einer Seitenfläche der Mutter entweder mit oder entgegen dem Uhrzeigersinn.
- Seite 54 www.evolutionpowertools.com ZUSAMMENBAU Neupositionierung der Führungsfläche des Parallelanschlags: • Lösen Sie die beiden Flügelmuttern an der rechten Seite des Parallelanschlags. • Schieben Sie den extrudierten Teil der Führungsfläche heraus. • Befestigen Sie die Führungsfläche in der Position „unten“. • Die Führungsfläche wie benötigt einstellen und die beiden Flügelmuttern anziehen.
- Seite 55 www.evolutionpowertools.com ZUSAMMENBAU Verwendung der Schnellindexeinrichtung: • 90° - Vergewissern Sie sich, dass sich der „Anschlag“ in der unteren Position befindet und die 90°-Indexschraube an seiner rechten Seite liegt (Abb. 20). • 45° L - Öffnen Sie den „Anschlag“ durch Drehen nach oben. Lösen Sie den vertikalen Feststellgriff und drehen Sie den Gehrungsanschlag so, dass die Indexschraube 45°...
- Seite 56 www.evolutionpowertools.com ZUSAMMENBAU Kontrolle und Einstellen der Indexschraube Zur Kontrolle der Präzision der Winkeleinstellungen benötigt der Bediener der Säge einen Schlosserwinkel und einen 45°-Winkel (nicht im Lieferumfang enthalten). WARNUNG: Diese Arbeiten nur dann durchführen, wenn der Netzstecker der Säge aus der Steckdose gezogen ist. Kontrolle der 90°-Einstellung (Abb.
-
Seite 57: Multifunktions-Sägetisch
www.evolutionpowertools.com ZUSAMMENBAU 6. Multifunktions-Sägetisch Diese Tischkreissäge ist mit einem vielseitigen Tisch für zahlreiche Einstellungen ausgerüstet, die hilfreich sind für die Effizienz und Sicherheit des Bedieners. Tischverlängerungen Der Tisch lässt sich sowohl auf der rechten wie auf der linken Seite verlängern, um ggf. als zusätzliche Stütze für das Werkstück zu dienen. - Seite 58 www.evolutionpowertools.com ZUSAMMENBAU Schlittensystem Diese Säge ist auf der linken Seite des Sägeblatts mit einem Schlitten ausgestattet. Diese Einrichtung kann besonders hilfreich beim Ablängen von Material mit geringem Querschnitt wie z. B. bei Metall-Kastenprofilen oder Extrusionen usw. sein. Der Schlitten sollte immer mit dem in der gewünschen Position daran befestigten Gehrungsanschlag verwendet werden.
- Seite 59 ZUSAMMENBAU GRUNDLEGENDE TISCHKREISSÄGEARBEITEN Mehrzweck-Sägeblatt. Die Rage 5 Säge ist mit einem Mehrzweck-TCT-Sägeblatt ausgestattet, das eine Vielzahl von Materialien schneiden kann. Wir empfehlen, beim Schneiden von Holz oder Produkten aus Holz stets ein Werkstatt-Staubabsaugsystem an den Staubabsauganschluss (Abb. 30) anzuschliessen, um jegliche Ansammlung von Sägemehl im unteren Sägeblattschutz zu...
- Seite 60 www.evolutionpowertools.com ZUSAMMENBAU 2. Gehrungsschnitt Schneiden von Gehrungen (Kappsägen) bedeutet Schneiden des Materials in einem anderen Winkel als 90°. Den Gehrungsanschlag auf den gewünschten Winkel einstellen, befestigen und wie gemäss oben beschriebenem Kappsägen (Ablängen) vorgehen (Abb. 33). 3. Kappsägen mit Fasenwinkel Kappsägen mit Fasenwinkel erfolgt wie das Ablängen, jedoch ist das Sägeblatt in einem Winkel geneigt.
- Seite 61 www.evolutionpowertools.com ZUSAMMENBAU Zur Verwendung des Parallelanschlags als Längenanschlag das hintere Ende der einstellbaren Anschlagsfläche mit dem hinteren Ende des Sägeblatts ausrichten und im erforderlichen Abstand vom Sägeblatt anbringen. Dadurch entsteht Spielraum für das Material, wenn es das Sägeblatt durchläuft (Abb. 36). •...
- Seite 62 www.evolutionpowertools.com ZUSAMMENBAU Beim Parallelschneiden von Material mit schmalem Durchmesser muss ein Schiebestock verwendet werden, um die letzten 300 mm des Materials entlang des Sägeblatts zu führen. Ein Schiebestock muss immer dann verwendet werden, wenn kürzere Schnitte als 300 mm durchgeführt werden sollen. Verwenden Sie beim Parallelschneiden langer Bretter oder breiter Platten immer eine im Abstand aufgestellte Werkstückstütze oder lassen Sie sich von einer geschulten und kompetenten Person...
- Seite 63 www.evolutionpowertools.com ZUSAMMENBAU • Montieren Sie die Werkstückklemme ggf. auf den Pfosten in der Haupteinheit des Gehrungsanschlags (Abb. 39). In der gewünschten Position mit der Feststellschraube festdrehen. • Das Werkstück in der gewünschten Position an die Führungsfläche des Gehrungsanschlags legen. • Klemmen Sie das Werkstück an den Schlitten durch Einstellen der Werkstückklemme in die am besten geeignete Position, und drehen Sie die vertikale Feststellschraube mit Hilfe des grossen...
-
Seite 64: Auswechseln Des Sägeblatts
www.evolutionpowertools.com ZUSAMMENBAU AUSWECHSELN DES SÄGEBLATTS Hinweis: Wir empfehlen dem Bediener der Säge, Schutzhandschuhe beim Handhaben oder Auswechseln des Sägeblatts zu tragen. 1. Ziehen Sie den Netzstecker der Säge aus der Netzsteckdose. 2. Den Sägeblattschutz abnehmen. (Siehe Zusammenbau Teil 5) 3. Die Tischeinlage durch Öffnen der Feststellschraube 4. -
Seite 65: Umweltschutz
Kontrollieren Sie den Spaltkeil in regelmässigen Abständen und ersetzen Sie ihn, wenn er abgenutzt oder beschädigt ist. Hinweis: Verwenden Sie ausschliesslich den Originalspaltkeil von Evolution, da es sich hier um einen zu dieser Säge zugehörigen Bestandteil handelt. Nicht-originale Teile können Gefahren Abb. 42 verursachen. -
Seite 66: Eg-Konformitätserklärung
In Übereinstimmung mit EN ISO 17050-1:2004. Der Hersteller des von dieser Erklärung behandelten Produkts ist: Evolution Power Tools, Venture One, Longacre Close, Holbrook Industrial Estate, Sheffield, S20 3FR. Der Hersteller erklärt hiermit, dass die Maschine wie in dieser Erklärung angegeben alle relevanten Bestimmungen der Maschinenrichtlinie und andere einschlägige Richtlinien wie... - Seite 67 www.evolutionpowertools.com FEHLERSUCHE ZUSAGEN MÖGLICHE URSACHE ACTION Gerät startet nicht. Stecker aus der Steckdose Ersetzen Stecker und / oder entfernt Buchse oder Steckdose Schalter ‘On’ der Steckdose. nicht eingeschaltet ‘on’ . Schlitten werden Schlitten Locking Stellen Sie sicher, dass nicht bewegen. Latch noch voll oder der Wagen Locking Latch teilweise eingerückt.
