Testa di taglio
Bracci
cursori del
carrello

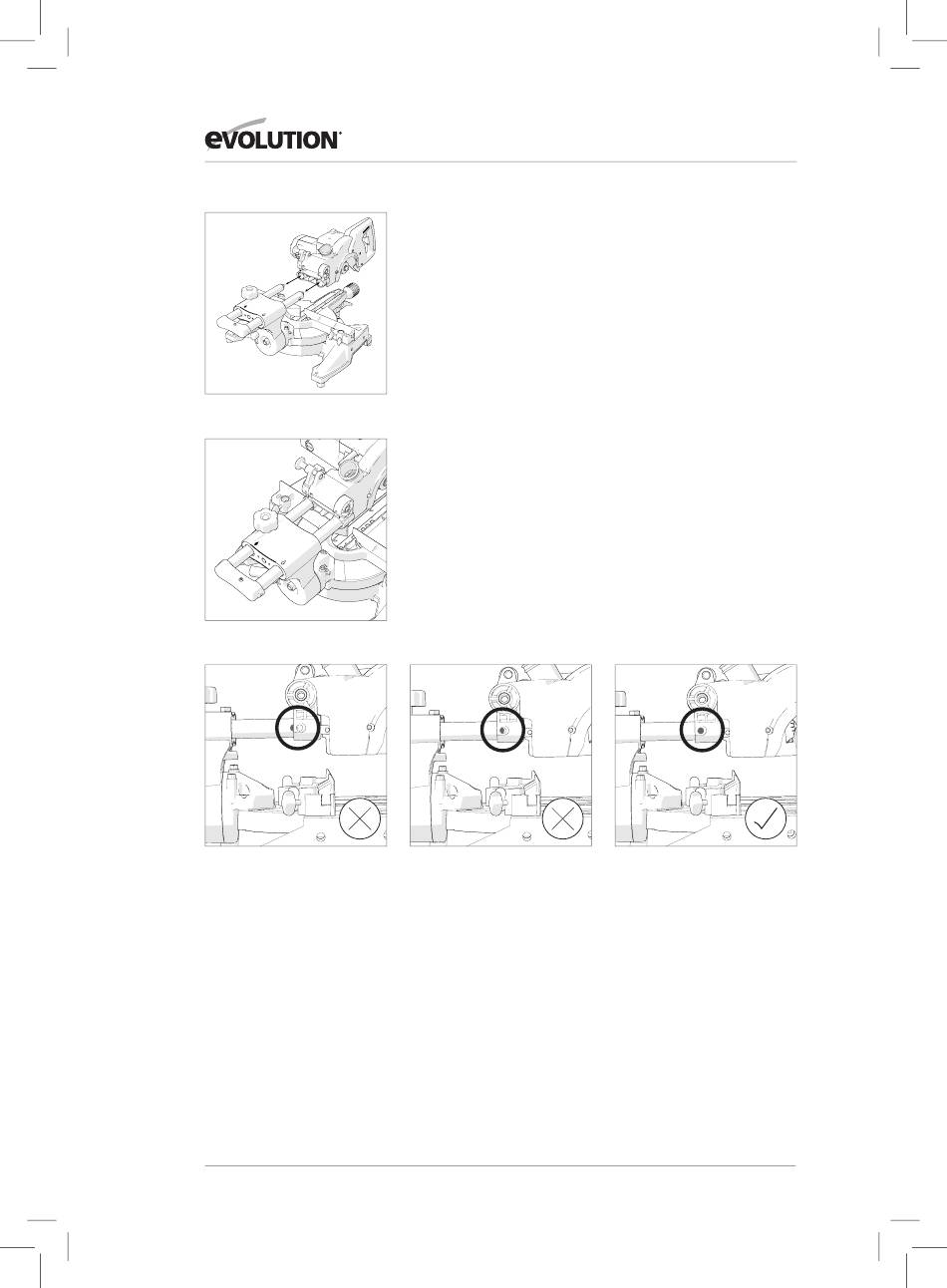

Fig. 10a
Fig. 10b
Fig. 11
FISSAGGIO DELLA TESTA DI TAGLIO
AVVERTENZA: Non lasciare che il cavo di alimentazione finisca
attraverso o tra i bracci del carrello scorrevole.
Il cavo potrebbe subire dei danni se rimane intrappolato in una
qualsiasi parte in movimento dell'apparecchio.
Allineare la testa di taglio con i due bracci del carrello scorrevole.
Spingere la testa saldamente sul braccio del carrello fino a udire
il 'clic' dei perni direzionali. (Fig. 10a e 10b)
Controllare che il montaggio sia robusto.
I perni direzionali verdi devono essere estratti e pienamente
visibili se osservati da un lato della testa di taglio. (Fig. 11)
