Schneidkopf
Schlittenfüh-
rungsarme

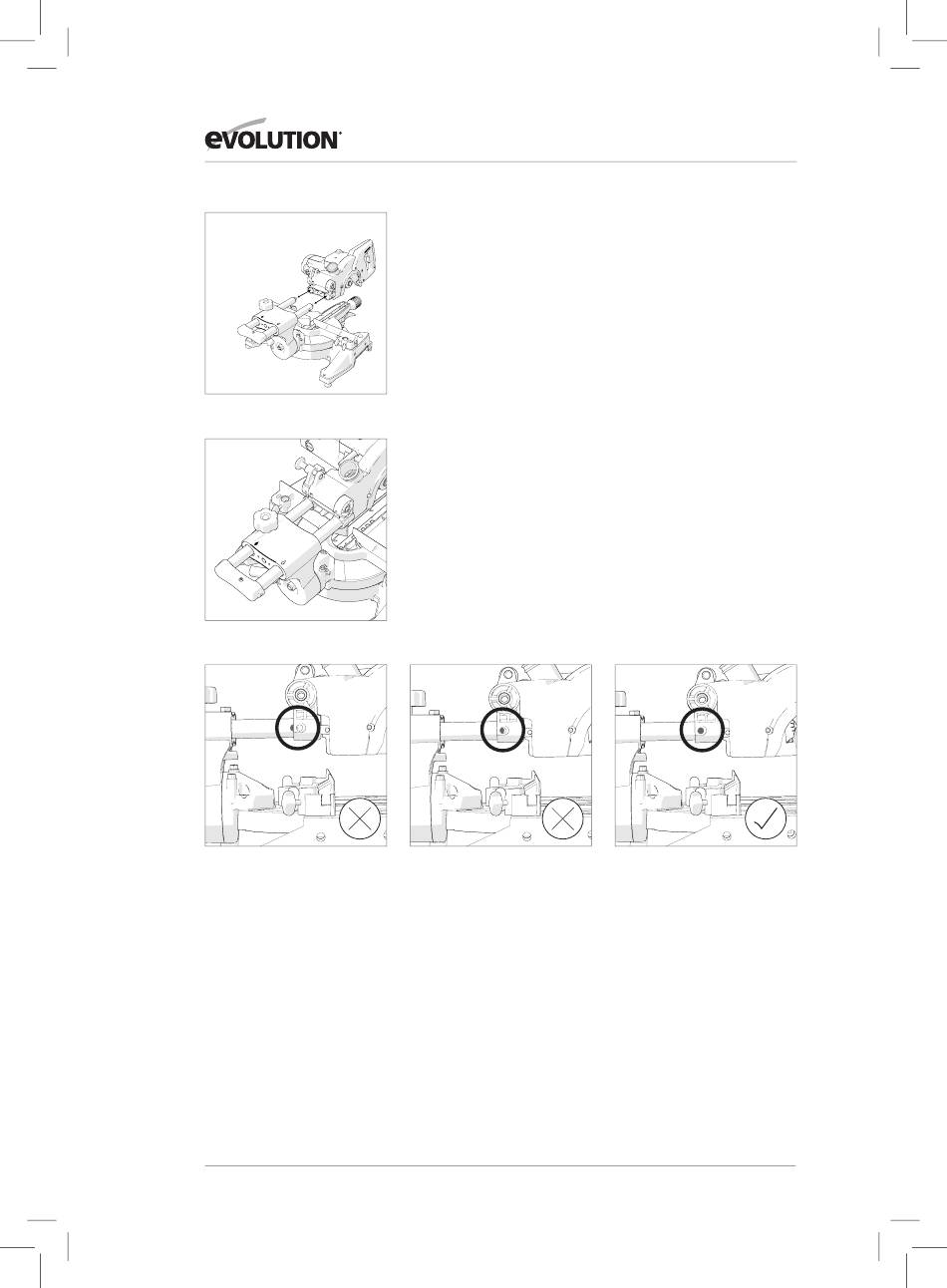

Abb. 10a
Abb. 10b
Abb. 11

MONTIEREN DES SCHNEIDKOPFS

WARNUNG: Das Netzkabel darf nicht durch oder zwischen die
beiden Arme der Schlittenführung fallen können.
Das Kabel könnte beschädigt werden, wenn es durch eines der
sich bewegenden Teile der Maschine eingeklemmt wird.
Den Schneidkopf mit den beiden Schlittenführungsarmen
ausrichten. Den Kopf fest auf die Schlittenführungsarme
drücken, bis der 'Klick' der Positionieransätze zu hören ist.
(Abb. 10a & 10b)
Prüfen der Integrität der Installation.
Die betätigten grünen Positionieransätze müssen vollständig
sichtbar sein, wenn man auf die Seiten des Schneidkopfs blickt.
(Abb. 11)
