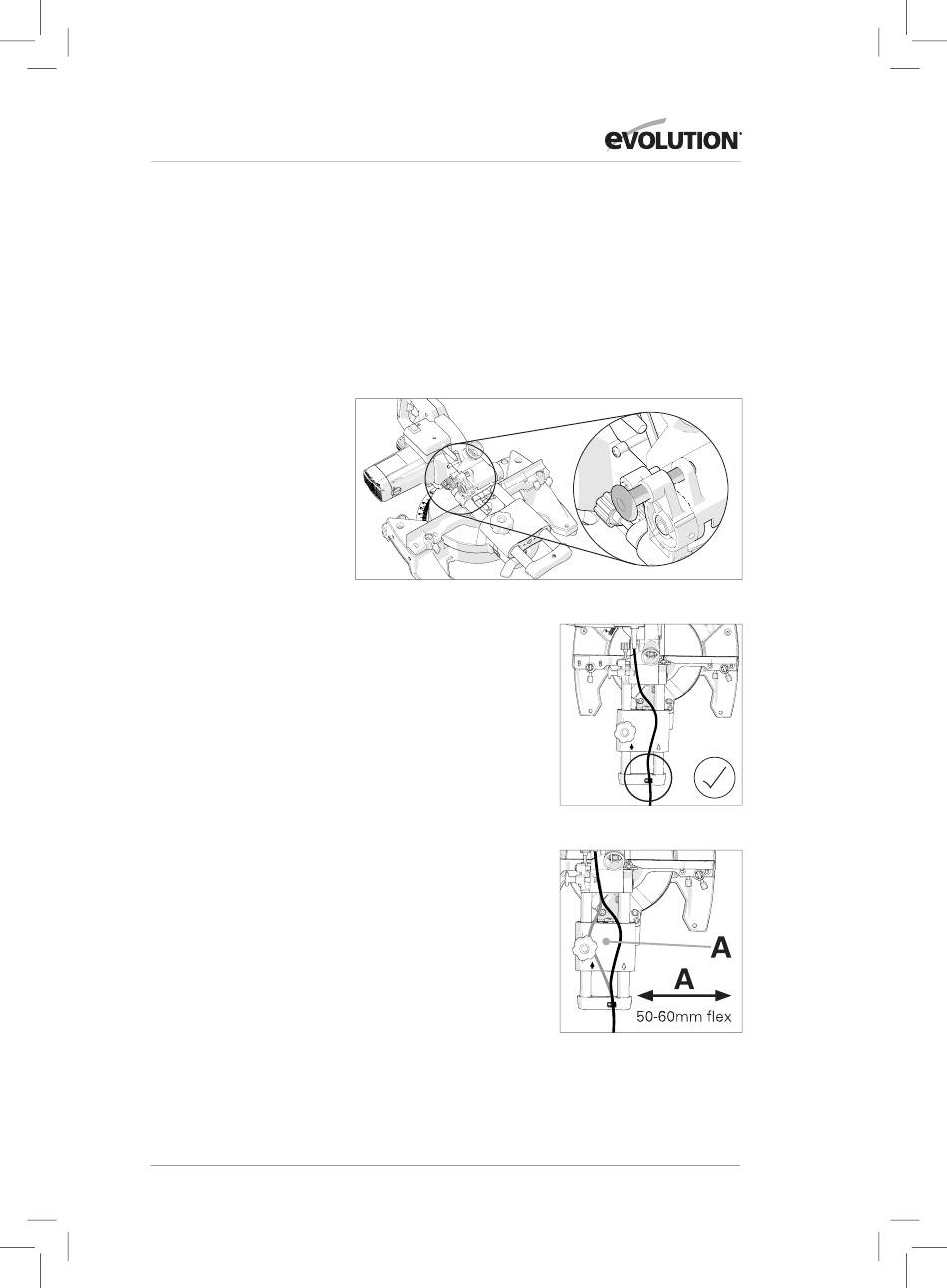

VERLEGEN DES NETZKABELS
WARNUNG: Das Netzkabel darf nicht durch oder zwischen
die beiden Arme der Schlittenführung fallen können. Das
Kabel könnte beschädigt werden, wenn es durch eines der sich
bewegenden Teile der Maschine eingeklemmt wird.
Sicherstellen, dass sich der Schneidkopf in der arretierten
Position befindet, mit vollständig eingerastetem Schneidkopf-
Feststellstift. (Abb. 12)
Das Netzkabel mit Hilfe der Schraube, Scheibe und Kabelklemme
(am Netzkabel) an der hinteren Halterung befestigen. (Abb. 13)
Das Netzkabel darf nicht zwischen Schneidkopf und der
hinteren Kabelklemme gedehnt oder gespannt werden.
Das Kabel sollte in der Mitte 50-60 mm durchhängen. (Abb.
14) Dies lässt ausreichend 'Durchhang' im Kabel, damit sich
der Schneidkopf heben und senken kann und das Kabel weiter
korrekt und sicher geführt wird.
Abb. 12
Abb. 13
Abb. 14
