SIDE OF MACHINE
2. HEAD RISES
1. PULL-OUT
HEAD LATCHING
PIN

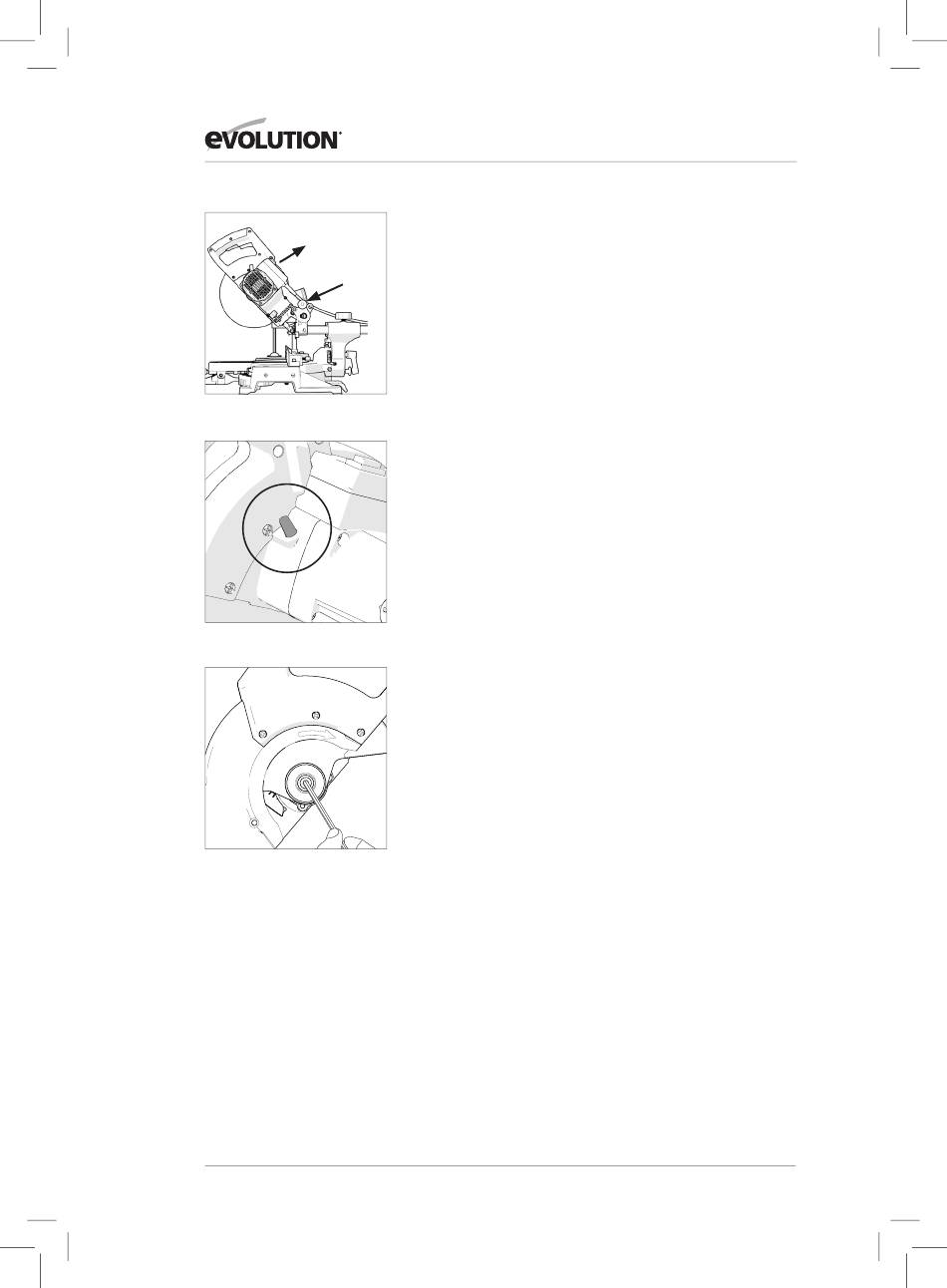

Abb. 15
Abb. 16
Abb. 17

ENTRIEGELN UND ANHEBEN DES SCHNEIDKOPFS

Sicherstellen, dass sich der Schneidkopf in seiner oberen
Position befindet, indem der Kopf-Feststellstift herausgezogen
wird während der Schneidkopfgriff gehalten wird (1. Abb. 15),
wodurch sich der Kopf langsam in seine obere Position heben
kann (2. Abb. 15). Weitere Anweisungen dazu finden sich in
der 'Original-Bedienungsanleitung' im Abschnitt 'Entriegeln und
Anheben des Schneidkopfs' .
MONTIEREN DES SÄGEBLATTS
WARNUNG: Führen Sie diese Tätigkeit nur durch, wenn die
Maschine von der Stromversorgung getrennt ist.
WARNUNG: Das Sägeblatt nur montieren, wenn der
Montagevorgang und die Sicherheitsprüfungen abgeschlossen
sind.
Siehe die Liste mit den Montage-Sicherheitsprüfungen auf
Seite 52.
Hinweis: Es wird empfohlen, dass die Bedienperson beim Umgang
mit dem Sägeblatt während der Montage oder beim Auswechseln
des Sägeblatts Schutzhandschuhe trägt.
WARNUNG: Verwenden Sie ausschließlich originale Evolution-
Sägeblätter oder solche Sägeblätter, die von Evolution Power Tools
ausdrücklich empfohlen werden und für diese Maschine entwickelt
wurden. Achten Sie darauf, dass die Höchstdrehzahl des Sägeblatts
höher ist als die Drehzahl des Motors der Maschine.
Hinweis: Reduziereinsätze für Sägeblattbohrungen sollten nur
gemäß den Anweisungen des Herstellers verwendet werden.
WARNUNG: Die Spindelschraube hat ein Linksgewinde. Zum
Lösen im Uhrzeigersinn drehen. Zum Anziehen gegen den
Uhrzeigersinn drehen.
Drücken Sie den Nabenarretierknopf am Motorgehäuse und
halten Sie ihn gedrückt, während Sie die Spindelschraube mit
dem mitgelieferten Innensechskantschlüssel drehen bis der Knopf
vollständig in die Welle einrastet und diese arretiert (Abb. 16)
und entfernen Sie dann Spindelschraube, Scheibe und äußeren
Sägeblattflansch. (Abb. 17).
Den Nabenarretierknopf loslassen.
• Sicherstellen, dass Sägeblatt und Sägeblattflansch sauber und
frei von jeglicher Verunreinigung sind.
50
